| Номер в госреестре | 77388-20 |
| Наименование СИ | Датчики температуры и влажности воздуха |
| Обозначение типа СИ | ДТВ-05 |
| Изготовитель | Акционерное общество «Минимакс-94» (АО «Минимакс-94»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и влажности воздуха ДТВ-05 (далее - датчики ДТВ-05) предназначены для автоматических измерений температуры и относительной влажности воздуха.
Принцип действия датчиков ДТВ-05: при измерении температуры основан на зависимости электрического сопротивления платины от температуры окружающей среды; при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха.
Конструктивно датчики ДТВ-05 выполнены в виде стержневого зонда в корпусе которого размещены: печатная плата с чувствительными элементами и дополнительными электронными компонентами. Верхняя часть печатной платы с чувствительными элементами защищена колпачком из пористого фторопласта. Подключение кабеля питания и связи осуществляется к контактной плате через винтовое соединение. Датчик имеет два варианта исполнения, отличающихся способом подключения соединительного кабеля. Передача данных на внешнее устройство обработки производится через внешний цифровой интерфейс RS-485.
Общий вид датчиков ДТВ-05 представлен на рисунке 1. Общий вид датчиков ДТВ-05-01 представлен на рисунке 2. Общий вид маркировки на корпусе датчиков ДТВ-05 представлен на рисунке 3.
Пломбирование датчиков ДТВ-05 от несанкционированного доступа не предусмотрено.

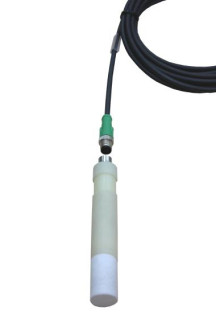

Рисунок 2 - Общий вид датчиков температуры и влажности воздуха ДТВ-05-01
АО "МиннмакС‘94"
ДАТЧИК ТЕМПЕРАТУРЫ И ВПЛЖНОСТИ ВОЗДУХА дтв.05 , п |М|
S/N 0035000105 (''irv
AiJT DTV-05 i
Сдепано «Pmt hi * \ _ J 0035009 ] 03
Рисунок 3 - Общий вид маркировки на корпусе датчиков температуры и влажности воздуха ДТВ-05
Датчики температуры и влажности воздуха ДТВ-05 имеют программное обеспечение (далее - ПО) «DTV-03», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, проверку состояния и настройку датчика ДТВ-05. ПО «DTV-03» является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DTV-03 |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,15 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 12±0,1 |
| Потребляемая мощность, ВА, не более | 2,5 |
| Габаритные размеры, мм, не более: | |
| ДТВ-05 | |
| -высота; | 152 |
| -диаметр; | 23 |
| ДТВ-05-01 | |
| -высота; | 160 |
| -диаметр; | 23 |
| Средняя наработка на отказ, ч | 20000 |
| Срок службы, лет, не менее | 5 |
| Масса, кг, не более | 0,27 |
| Условия эксплуатации: | |
| -температура воздуха, °C | от -50 до +50 |
| -относительная влажность воздуха, % | от 0 до 100 |
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус датчиков температуры и влажности ДТВ-05 в виде наклейки.
Таблица 3 - Комплектность датчиков температуры и влажности воздуха ДТВ-05
| Наименование | Обозначение | Количество |
| Датчик температуры и влажности воздуха | ДТВ-05 | 1 шт. |
| Руководство по эксплуатации | МРАШ.408946.005 РЭ | 1 экз. |
| Паспорт | МРАШ.408946.005 ПС | 1 экз. |
| Методика поверки | МП 2540-0060-2019 | 1 экз. |
осуществляется по документу МП 2540-0060-2019 «ГСИ. Датчики температуры и влажности воздуха ДТВ-05. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева»
11.10.2019 года.
Основные средства поверки:
Рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009 в диапазоне от минус 60 до 70 °С;
Рабочий эталон 2-го разряда (гигрометр) единицы влажности по ГОСТ 8.547-2009 в диапазоне от 0 до 100 %, абсолютная погрешность ±1 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические условия Датчик температуры и влажности воздуха ДТВ-05 МРАШ.408946.005 ТУ
| Зарегистрировано поверок | 511 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
