| Номер в госреестре | 77392-20 |
| Наименование СИ | Устройства зарядки и опробования тормозов с регистрацией |
| Обозначение типа СИ | УЗОТ-РМ |
| Изготовитель | ООО "Уральский завод тормозных систем", г.Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ (далее -устройства) предназначены для измерений и воспроизведений давления сжатого воздуха.
Принцип действия устройств основан на формировании давления сжатого воздуха, подаваемого в тормозные магистрали, посредством автоматического регулирования величины давления в уравнительной камере (далее по тексту - УК) пневматического повторителя электропневматического блока в зависимости от режима работы, установленного на пульте управления.
Устройства позволяют формировать заданные оператором значения давления сжатого воздуха с контролем утечек в тормозной магистрали подвижного состава железных дорог с целью зарядки и опробования тормозов. Производится регистрация в электронном виде процесса изменений давлений и утечек, формируются отчеты по обработке тормозов поезда. А также устройства позволяют автоматизировать процессы подготовки тормозов подвижного состава в парках отправления, осуществлять контроль за качеством подготовки тормозов и соблюдением технологической дисциплины в парках отправления.
Устройства позволяют производить зарядку и полное опробование тормозов грузовых составов с автоматической регистрацией в электронном виде измеренных значений давления сжатого воздуха в тормозной магистрали и контроля утечки (неплотности) из тормозной сети составов. Количество одновременно обслуживаемых устройством путей 5, 10, 15 или 20.
Конструктивно устройства включают в свой состав:
- электропневматический блок (далее по тексту - ЭПБ) от 1 до 4 в комплекте;
- блок управления (далее по тексту - ЭБУ) от 1 до 4 в комплекте (размещаемые в горловине парка отправления);
- пульт, включающей ПЭВМ (размещаемый в помещении оператора парка);
- переносные блоки головного вагона (далее по тексту - БГВ);
- переносные блоки хвостового вагона (далее по тексту - БХВ);
- устройства, образующие канал связи с ЭБУ и переносными блоками.
Структура условного обозначения устройств:
УЗОТ-РМ-п/ччч/г/х
число радиоблоков хвостового вагона (от 1 до 20).
число радиоблоков головного вагона (от 1 до 3);
частота радиоканала или тип проводного протокола связи:
485 - связь по кабелю, протокол RS-485;
160 - связь по радиоканалу 160 МГц;
433 - связь по радиоканалу 433 МГц;
2400 - связь по радиоканалу 2,4 ГГц;
количество обслуживаемых путей (5, 10, 15 или 20);
Обозначение типа

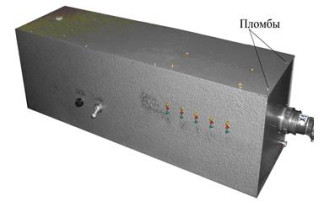

Для ограничения несанкционированного доступа к ЭБУ на два верхних крепёжных винта задней крышки ЭБУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.
Общий вид устройств и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
в) БГВ И БХВ
Рисунок 1 - Общий вид устройств и схема пломбирования от несанкционированного доступа
Устройства содержат программное обеспечение, состоящее из программ, записываемых в постоянную память контроллеров ЭБУ, БГВ и БХВ и программы управления, устанавливаемой на ПЭВМ пульта оператора.
Программа контроллеров блока управления ЭБУ имеет следующие основные функции:
- выполняет преобразование аналоговых сигналов датчиков в цифровую форму;
- поддерживает в УК ЭПБ давление воздуха в соответствии с режимами работы, задаваемыми оператором;
- обеспечивает обмен информацией и командами с пультом оператора по каналу связи. Программа контроллеров БГВ и БХВ имеет следующие основные функции:
- выполняет преобразование аналогового сигнала датчика давления в цифровую форму;
- записывает процесс изменения давления;
- обеспечивает обмен информацией и командами с пультом оператора по каналу связи.
Программа управления имеет следующие основные функции:
- передачи команд управления ЭБУ согласно заложенным алгоритмам работы и режимам, задаваемым оператором парка;
- приема и обработки данных от ЭБУ;
- прием данных от БГВ и БХВ;
- информирования оператора о состоянии тормозов состава;
- хранения результатов испытаний на магнитных дисках и их передачи в автоматическую систему управления пунктов технического обслуживания (АСУ ПТО);
- обеспечения поиска, анализа и документирования результатов испытаний.
В энергонезависимую память контроллеров ЭБУ, БГВ и БХВ при настройке записаны таблицы преобразования цифрового кода, получаемого при оцифровке аналоговых сигналов датчиков, в цифровой код результатов измерений, который затем передается программе управления для отображения и хранения.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Программа контроллеров УЗОТ-РМ | Программа управления УЗОТ-РМ | Программа БГВ и БХВ | |
| Идентификационное наименование ПО | УЗОТ-РМ-00069 | УЗОТ-РМ-00068 | УЗОТ-РМ-00070 |
| Номер версии (идентификационный номер) ПО | 01 | 05 | 01 |
| Цифровой идентификатор ПО | - | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
- уровень «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики устройств
| Наименование характеристики | Значение |
| Диапазон воспроизведений давления сжатого воздуха в УК ЭПБ, МПа (кгс/см2) | от 0 до 0,6 (6,0) |
| Пределы допускаемой основной абсолютной погрешности воспроизведений давления в УК ЭПБ, МПа (кгс/см2) | ±0,005 (0,05) |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведений давления в УК ЭПБ, вызванной изменением температуры окружающего воздуха, МПа (кгс/см ): - в диапазоне температур от -40 до +15 не включ. °С - в диапазоне температур от +35 не включ. до +50 °С | ±0,015 (0,15) ±0,01 (0,10) |
| Диапазон измерений давления блоками БГВ и БХВ, МПа (кгс/см ) | от 0 до 0,6 (6,0) |
| Пределы допускаемой основной абсолютной погрешности измерений давления блоками БГВ и БХВ, МПа (кгс/см ) | ±0,01 (0,1) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений давления блоками БГВ и БХВ, вызванной изменением температуры окружающего воздуха, МПа (кгс/см2): - в диапазоне температур от -40 до +15 не включ. °С - в диапазоне температур от +35 не включ. до +50 °С | ±0,015 (0,15) ±0,01 (0,10) |
| Наименование характеристики | Значение |
| Рабочее давление сжатого воздуха в питающей магистрали, МПа (кгс/см2) | от 0,65 (6,5) до 0,9 (9,0) |
| Параметры электрического питания от сети переменного тока для ЭБУ и пульта оператора: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 50±1 |
| Параметры электрического питания от источника постоянного тока для блоков БГВ и БХВ: - напряжение постоянного тока, В | от 10 до 14 |
| Максимальная потребляемая мощность, Вт, не более - один ЭБУ и ЭПБ - пульт оператора | 110 800 |
| Время работы блоков БГВ и БХВ от одной зарядки аккумуляторов, час, не менее | 10 |
| Габаритные размеры (высотахширинахдлина), мм, не более - ЭПБ - ЭБУ - БГВ - БХВ | 715x440x1025 210x170x620 350x150x150 150x150x350 |
| Масса, кг, не более - ЭПБ - ЭБУ - БГВ и БХВ | 120 15 5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +35 |
| Рабочие условия измерений: - температура окружающего воздуха, °С а) для ЭПБ, ЭБУ, БГВ и БХВ б) для пульта оператора | от -40 до +50 от +15 до +35 |
| Средняя наработка на отказ, ч | 12 000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства.
Комплектность устройств представлена в таблицах 4-6
| Таблица 4 - Составные части уст | ройств | ||
| Наименование | Обозначение | Количество | Примечание |
| Электронный блок управления | УЗ0Т-РМ.20.100 | 1 на 5 путей | Определяется при заказе |
| Электропневматический блок | УЗОТ.00.00-01 | 1 на 5 путей | Определяется при заказе |
| Жгут | УЗОТ-Р.09.000-01 | 1 на 5 путей | Определяется при заказе |
| Комплект ЗИП | УЗОТ-РМ.99.000 | 1 | Определяется при заказе |
| Блок головного вагона | УЗОТ-РМ.201.00 | 1 на 5 путей | Определяется при заказе |
| Блок хвостового вагона | УЗОТ-РМ.202.00 | 5 | Определяется при заказе |
| Наименование | Обозначение | Количество | Примечание |
| Персональная ЭВМ в составе - процессорный блок - монитор - принтер - клавиатура - манипулятор «мышь» - блок бесперебойного питания | По обозначению поставщика | 1 1 1 1 1 1 | ПЭВМ совместимая с Intel 8086 с операционной системой Windows XP или Windows 7 |
| Преобразователь интерфейса RS-232 - RS-485 или USB - RS-485 | По обозначению поставщика | 1 | |
| Базовая станция локальной радиосети | УЗОТ-РМ.203.00 | 1 | Определяется при заказе |
| Репитеры локальной сети | УЗОТ-РМ.204.00 | - | Определяется при проектировании сети |
| Программа управления | RU.ВАНР.00068-ХХ | 1 | хх - номер версии программы |
Таблица 6 - Комплектность документации
| Наименование | Обозначение | Количество |
| Паспорт | УЗОТ-РМ.00.000ПС | 1 |
| Руководство по эксплуатации | УЗОТ-РМ.00.000РЭ | 1 |
| Методика поверки | УЗОТ-РМ.00.000МП | 1 |
осуществляется по документу УЗОТ-РМ.00.000МП «Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ. Методика поверки», утвержденному ООО «ИЦРМ»
22.11.2019 г.
Основное средство поверки:
- манометр цифровой ДМ5002 (регистрационный номер в федеральном информационном фонде 26407-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 3184-004-15611330-2019 Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ. Технические условия
