| Номер в госреестре | 77394-20 |
| Наименование СИ | Расходомеры винтовые |
| Обозначение типа СИ | OM |
| Изготовитель | "KRAL AG", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры винтовые «ОМ» (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема любых жидкостей с вязкостью от 1 до 1000000 сСт.
Расходомеры состоят из измерительной камеры, двух измерительных шпинделей с винтовым профилем, находящихся в зацеплении друг с другом, зубчатого диска, закрепленного на измерительном шпинделе, двух импульсных датчиков.
Принцип действия основан на измерении количества оборотов винтовых шпинделей, вращающихся под действием давления протекающей жидкости.
Измеряемая среда, протекающая через полость измерительной камеры, приводит винтовые шпиндели, находящиеся в зацепление друг с другом, в движение, заставляя их вращаться под действием давления протекающей жидкости. Два встроенных чувствительных элемента бесконтактно считывают с зубчатого диска частоту вращения шпиндельной пары. Количество оборотов винтовых шпинделей преобразуются в сигнал, в виде электрических импульсов прямоугольной формы.
Количество импульсов в 1 литре протекающей жидкости определяется заводом изготовителем при калибровке и должны быть обязательно отражены в паспорте и/или на шильдике, сертификате калибровки расходомера.
Корпус измерительной камеры изготавливается из чугуна с шаровидным графитом не легированным. Винтовые шпиндели выполняют из азотированной стали.
Расходомеры выпускаются следующих модификаций: OMG, OMP, OME, OMX и в зависимости от исполнения отличаются:
-диаметром условного прохода;
-диапазоном температур измеряемой среды;
-давлением рабочей среды;
-конструктивным исполнением;
-габаритными размерами;
-массой.

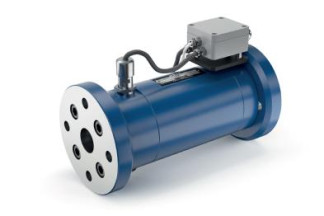

Общий вид расходомеров приведен на рисунке 1. Пломбирование расходомеров не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики расходомеров приведены в таблицах 1-5.
Таблица 1 - Метрологические характеристики расходомеров
| Наименование характеристики | Значение | ||||||
| Модели расходомеров | ОМG13 | OMG20 | OMG32 | OMG52 | OMG68 | OMG100 | OMG140 |
| Минимальный расход Qmin, дм3/мин | 0,1 | 0,3 | 1,0 | 3,5 | 7,0 | 20,0 | 50,0 |
| Номинальный расход Qn, дм3/мин | 10,0 | 30,0 | 100,0 | 350,0 | 700,0 | 2000,0 | 5000,0 |
| Максимальный расход Qmax, дм3/мин | 15,0 | 45,0 | 150,0 | 525,0 | 1050,0 | 3000,0 | 7500,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±0,3 | ||||||
| Рабочее давление, МПа, не более | 25,0 | 16,0 | 10,0 | 4,0 | |||
| Диапазон температур измеряемой среды, °С | от -20 до +200 |
| Диапазон вязкости измеряемой среды, сСт | от 1 до 1000000 |
Таблица 2 - Метрологические характеристики расходомеров
| Наименование характеристики | Значение | |||
| Модели расходомеров | ОМР13 | 0МР20 | OMR32 | 0MР52 |
| Минимальный расход Qmin, дм3/мин | 0,1 | 0,3 | 1,0 | 3,5 |
| Номинальный расход Qn, дм3/мин | 10,0 | 30,0 | 100,0 | 350,0 |
| Максимальный расход Qmax, дм3/мин | 15,0 | 45,0 | 150,0 | 525,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±0,3 | |||
| Рабочее давление, МПа, не более | 4 | |||
| Диапазон температур измеряемой среды, °С | от -20 до +200 | |||
| Диапазон вязкости измеряемой среды, сСт | от 1 до 1000000 | |||
Таблица 3 - Метрологические характеристики расходомеров
| Наименование характеристики | Значение | |||
| Модели расходомеров | ОМЕ13 | 0MЕ20 | 0MЕ32 | 0MЕ52 |
| Минимальный расход Qmin, дм3/мин | 0,1 | 0,3 | 1,0 | 3,5 |
| Номинальный расход Qn, дм3/мин | 10,0 | 30,0 | 100,0 | 350,0 |
| Максимальный расход Qmax, дм3/мин | 15,0 | 45,0 | 150,0 | 525,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±0,3 | |||
| Рабочее давление, МПа, не более | 4,0 | |||
| Диапазон температур измеряемой среды, °С | от -20 до +125 | |||
| Диапазон вязкости измеряемой среды, сСт | от 1 до 1000000 | |||
Таблица 4 - Метрологические характеристики расходомеров
| Наименование характеристики | Значение | ||||||
| Модели расходомеров | ОМX13 | 0MX20 | 0MX32 | 0MX52 | 0MX68 | 0MX100 | 0MX140 |
| Минимальный расход Qmin, дм3/мин | 0,1 | 0,3 | 1,0 | 3,5 | 7,0 | 20,0 | 50,0 |
| Номинальный расход Qn, дм3/мин | 10,0 | 30,0 | 100,0 | 350,0 | 700,0 | 2000,0 | 5000,0 |
| Максимальный расход Qmax, дм3/мин | 15,0 | 45,0 | 150,0 | 525,0 | 1050,0 | 3000,0 | 7500,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±0,3 | ||||||
| Рабочее давление, МПа, не более | 25 | 16 | 10 | 4 |
| Диапазон температур измеряемой среды, °С | от -20 до +200 | |||
| Диапазон вязкости измеряемой среды, сСт | от 1 до 1000000 | |||
Таблица 5 - Основные технические характеристики расходомеров
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от -20 до +80 |
| относительная влажность, %, | до 95 при температуре +35 °С |
| атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более | |
| длина | 610 |
| ширина | 300 |
| высота | 300 |
| Масса, кг, не более | 180 |
| Среднее время наработки на отказ, ч | 60 000 |
| Средний срок службы, лет | 20 |
наносится на шильдик расходомера методом фотопечати и на титульный лист руководства по эксплуатации и паспорта печатным способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры винтовые «ОМ» (по заказу) | 1 шт. | |
| Руководство по эксплуатации | 1 шт. | |
| Паспорт | 1 шт. | |
| Методика поверки | МП-105/05-2019 | 1 шт. на партию |
осуществляется по документу МП-105/05-2019 «ГСИ. «Расходомеры винтовые «OM», Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» и ООО «ПРОММАШ ТЕСТ» 11.12.19 г.
Основные средства поверки:
- установка поверочная 1-го разряда в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,006 до 450,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,1%;
- частотомер электронно-счетный Ч3-63/1 (регистрационный номер 9084-90), диапазон частот от 0,1 до 200 МГц, ПГ ±1,5 10-7 за 30 суток;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «KRAL AG»
