| Номер в госреестре | 77395-20 |
| Наименование СИ | Измерители перемещений (деформаций) оптические бесконтактные |
| Обозначение типа СИ | Vic |
| Изготовитель | "Correlated Solutions, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) оптические бесконтактные серии Vic (далее -измерители) предназначены для измерений деформаций материалов и образцов изделий при проведении их испытаний на различные механические воздействия: растяжение, сжатие, изгиб, скручивание, испытания внутренним давлением.
Принцип действия измерителей перемещений (деформаций) серии Vic основаны на методике корреляции цифровых фото - и видеоизображений DIC (Digital Image Correlation). Суть метода заключается в программной обработке изображений исходных и деформированных состояний объекта, с нанесенной на поверхность спекл-структурой. Перемещения (деформации) на поверхности объекта измеряется по относительному изменению положения нанесенных спеклов. Под спеклами понимается стохастическая матрица контрастных черных точек на равномерном белом фоне.
Конструктивно измерители состоят из:
- двух жестко зафиксированных видеокамер, расположенных под углом друг к другу со сменными объективами для обеспечения различных диапазонов измерений. Видеокамеры с цифровым проводным интерфейсом обеспечивают необходимое разрешение и скорость передачи данных измерений с цифровой синхронизацией;
- низковольтных осветителей высокой интенсивности с использованием низкотемпературных светодиодов. Осветители поддерживают оптимальную освещенность объекта для измерений при любых условиях внешнего освещения;
- персонального компьютера с программным обеспечением для обработки результатов измерений;
- аппаратного ключа безопасности.
Измерители могут комплектоваться модулями ввода-вывода для согласования сигнала с испытательного стенда или испытательной машины.
Измерители перемещений (деформаций) оптические бесконтактные серии Vic выпускаются в пяти модификациях: Vic-3D-LS-2, Vic-3D-LS-3, Vic-3D-LS-5, Vic-3D-LS-10, Vic-3D-LS-20. Модификации измерителей различаются диапазонами измерений перемещений (деформаций), погрешностями измерений перемещений (деформаций), а также некоторыми другими техническими характеристиками.

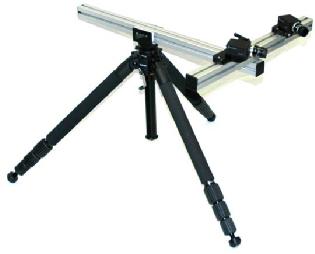

Внешний вид измерителей приведен на рисунке 1.
Для работы с измерителями используется программное обеспечение «Vic-3D» (далее -ПО), устанавливаемое на персональный компьютер. ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «Vic-3D» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «Vic-3D» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Vic-3D» |
| Номер версии (идентификационный номер ПО), не ниже | 8.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Фокусное расстояние объектива, мм | Диапазон измерений по оси X, мм | Диапазон измерений по оси Y, мм | Диапазон измерений по оси Z, мм | Предел допускаемой относительной погрешности измерений, % |
| Vic-3D-LS-2 | 100 | от 0,25 до 20,00 | от 0,25 до 30,00 | от 0,25 до 1,00 | ±1 |
| 85 | от 0,30 до 25,00 | от 0,30 до 35,00 | от 0,30 до 2,00 | ||
| 50 | от 0,40 до 50,00 | от 0,40 до 70,00 | от 0,40 до 4,00 | ||
| 35 | от 0,80 до 70,00 | от 0,80 до 100,00 | от 0,80 до 8,00 | ||
| 25 | от 1,20 до 100,00 | от 1,20 до 140,00 | от 1,20 до 18,00 | ||
| 12 | от 1,65 до 140,00 | от 1,65 до 200,00 | от 1,65 до 30,00 | ||
| Vic-3D-LS-3 | 50 | от 0,25 до 20,00 | от 0,25 до 30,00 | от 0,25 до 1,00 | |
| 35 | от 0,30 до 25,00 | от 0,30 до 35,00 | от 0,30 до 2,00 | ||
| 28 | от 0,35 до 35,00 | от 0,35 до 50,00 | от 0,35 до 3,00 | ||
| 23 | от 0,40 до 50,00 | от 0,40 до 70,00 | от 0,40 до 4,00 | ||
| 17 | от 0,80 до 70,00 | от 0,80 до 100,00 | от 0,80 до 8,00 | ||
| 12 | от 1,20 до 100,00 | от 1,20 до 140,00 | от 1,20 до 18,00 | ||
| Vic-3D-LS-5 | 50 | от 0,25 до 30,00 | от 0,25 до 35,00 | от 0,25 до 2,00 | |
| 35 | от 0,30 до 35,00 | от 0,30 до 50,00 | от 0,30 до 3,00 | ||
| 28 | от 0,35 до 50,00 | от 0,35 до 70,00 | от 0,35 до 4,00 | ||
| 23 | от 0,40 до 70,00 | от 0,40 до 100,00 | от 0,40 до 8,00 | ||
| 17 | от 0,80 до 100,00 | от 0,80 до 140,00 | от 0,80 до 18,00 | ||
| 12 | от 1,20 до 140,00 | от 1,20 до 200,00 | от 1,20 до 30,00 | ||
| 8 | от 1,65 до 200,00 | от 1,65 до 280,00 | от 1,65 до 60,00 | ||
| Vic-3D-LS-10 | 50 | от 0,25 до 35,00 | от 0,25 до 50,00 | от 0,25 до 3,00 | |
| 35 | от 0,30 до 50,00 | от 0,30 до 70,00 | от 0,30 до 4,00 | ||
| 28 | от 0,35 до 70,00 | от 0,35 до 100,00 | от 0,35 до 8,00 | ||
| 25 | от 0,40 до 100,00 | от 0,40 до 140,00 | от 0,40 до 18,00 | ||
| 16 | от 0,80 до 140,00 | от 0,80 до 200,00 | от 0,80 до 30,00 | ||
| 12 | от 1,20 до 200,00 | от 1,20 до 280,00 | от 1,20 до 60,00 | ||
| 8 | от 1,65 до 280,00 | от 1,65 до 400,00 | от 1,65 до 120,00 |
| Модификация | Фокусное расстояние объектива, мм | Диапазон измерений по оси X, мм | Диапазон измерений по оси Y, мм | Диапазон измерений по оси Z, мм | Предел допускаемой относительной погрешности измерений, % |
| Vic-3D-LS-20 | 100 | от 0,25 до 50,00 | от 0,25 до 70,00 | от 0,25 до 4,00 | ±1 |
| 85 | от 0,30 до 70,00 | от 0,30 до 100,00 | от 0,30 до 8,00 | ||
| 50 | от 0,40 до 100,00 | от 0,40 до 140,00 | от 0,40 до 18,00 | ||
| 35 | от 0,60 до 140,00 | от 0,60 до 200,00 | от 0,60 до 30,00 | ||
| 25 | от 0,80 до 200,00 | от 0,80 до 280,00 | от 0,80 до 60,00 | ||
| 21 | от 1,25 до 280,00 | от 1,25 до 400,00 | от 1,25 до 120,00 | ||
| 15 | от 1,65 до 500,00 | от 1,65 до 600,00 | от 1,65 до 200,00 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Модификация | Vic-3D-LS-2, Vic-3D-LS-3, Vic-3D-LS-5, Vic-3D-LS-10, Vic-3D-LS-20 |
| Условия эксплуатации: - температура окружающей среды, °C | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| Параметры электрического питания: - напряжение постоянного тока, В | 5 |
| Габаритные размеры, мм, не более: - длина | 800 |
| - ширина | 800 |
| - высота | 2000 |
| Масса, кг, не более | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Цифровая видеокамера | - | 2 шт. |
| Низковольтный осветитель | - | По заказу |
| Комплект приспособлений для крепления | - | 1 шт. |
| Кабель передачи данных на ПК | - | 2 шт. |
| Комплект запасных частей | - | 1 шт. |
| Калибровочная пластина | - | 1 шт. (для каждого диапазона) |
| Персональный компьютер с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 88-19 | 1 экз. |
осуществляется по документу МП АПМ 88-19 «Измерители перемещений (деформаций) оптические бесконтактные серии Vic. Методика поверки», утверждённому ООО «Автопрогресс-М» 14.11.2019 г.
Основные средства поверки:
- система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 Техническая документация «Correlated Solutions, Inc.», США
