| Номер в госреестре | 77405-20 |
| Наименование СИ | Линейки поверочные |
| Обозначение типа СИ | ШМ-ТК |
| Изготовитель | УП "АНТОК", Беларусь, г.Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 28.06.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линейки поверочные типа ШМ-ТК (далее - линейки) предназначены для поверочных работ и определения отклонения от прямолинейности поверхностей в различных отраслях промышленности.
Линейки поверочные типа ШМ-ТК представляют собой гранитные линейки с широкой рабочей поверхность, мостики.
Пломбирование линеек поверочных типа ШМ-ТК не предусмотрено.

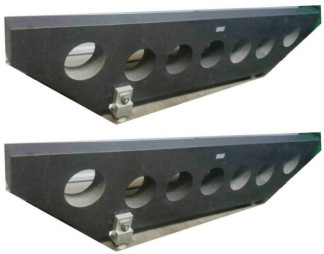

Общий вид линеек поверочных типа ШМ-ТК представлен на рисунке 1.
Место нанесения знака поверки представлено на рисунке 2:
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение | ||
| Тип линеек | Допуск плоскостности рабочих поверхностей линеек, мкм | ||
| Классы точности | |||
| 00 | 0 | 01 | |
| ШМ-ТК-630 | 2 | 3 | 5 |
| ШМ-ТК-1000 | 2,5 | 4 | 6 |
| ШМ-ТК-1600 | 4 | 6 | 10 |
| ШМ-ТК-2000 | 5 | 8 | 12 |
| ШМ-ТК-2500 | 6 | 10 | 16 |
| ШМ-ТК-3000 | 8 | 12 | 20 |
Таблица 3 - Технические характеристики
| Наименование характеристик | Значение | |||||
| Тип линеек | ШМ- ТК-630 | ШМ- ТК- 1000 | ШМ- ТК- 1600 | ШМ- ТК- 2000 | ШМ- ТК- 2500 | ШМ- ТК- 3000 |
| Длина, мм, не менее | 630 | 1000 | 1600 | 2000 | 2500 | 3000 |
| Класс точности | 00, 0, 01 | |||||
| Параметр шероховатости Ra рабочих поверхностей линеек, не более, мкм | 0,32 | |||||
| Средний срок службы, не менее, лет | 10 | |||||
| Средний срок сохраняемости линеек, не менее, лет | 3 | |||||
| Условия транспортирования линеек: - диапазон температуры окружающей среды, °С - относительная влажность, не более | от -53 до +53 98 % при температуре 35 °С | |||||
| Условия эксплуатации линеек: - диапазон температуры окружающей среды, °С - относительная влажность, не более | от +15 до +25 80 % при температуре +35 °С | |||||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплект поставки систем
| Наименование | Обозначение | Количество |
| Линейки поверочные | ШМ-ТК | 1 шт. |
| Паспорт | - | 1 экз. |
| Крышка | - | 1 шт. |
осуществляется по документу МИ 1729-87 «ГСОЕИ. Линейки поверочные. Методика поверки». Основные средства поверки:
- угольник типа УП или УШ класса 1 по ГОСТ 3749-77;
- щупы класса 2 (Рег. № 369-89);
- уровень с микрометрической подачей ампулы типа 1 с ценой деления 0,01 мм/м по ГОСТ 11196-74;
- головки измерительные пружинные 02П по ГОСТ 28798-90;
- поверочная плита класса I по ГОСТ 10905-86;
- линейки типов ЛД, ЛТ и ЛЧ классов 0 и 1 по ГОСТ 8026-92;
- концевые меры длины 1 - 3 разрядов по ГОСТ Р 8.763-2011;
- измерительные рычажно-зубчатые головки типов 1ИГ и 2ИГ по ГОСТ 18833-73;
- плоская стеклянная пластина класса 2 (рег. № 197-70);
- автоколлиматор с ценой деления 0,2" или 0,25" разряда 1 и 2 по ГОСТ 8.420-2002;
- поверочные линейки типа ШП и ШД разряда 3 по ГОСТ 8.420-2002;
- струна оптическая универсальная ОС-3М (Рег. № 5444-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке и/или на лицевую сторону прибора.
приведены в эксплуатационном документе.
ГОСТ 8026-92 «Линейки поверочные. Технические условия»
| Зарегистрировано поверок | 55 |
| Поверителей | 15 |
| Актуальность данных | 16.09.2024 |
