| Номер в госреестре | 77407-20 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | АО "Сибнефтемаш", Тюменская обл., 15 км Тобольского тракта |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - РГС-12,5) предназначен для измерения объема нефти и нефтепродуктов.
РГС-12,5 представляет собой закрытый подземный горизонтальный цилиндрический сосуд днищами в форме усеченного конуса, оснащенный люками и патрубками.
РГС-12,5 является по принципу действия закрытым, по расположению - подземным. Резервуар стальной горизонтальный цилиндрический РГС-12,5, заводской номер 109, расположен на приёмо-сдаточном пункте «Губкинский» системы измерений количества и показателей качества нефти № 568 ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ».

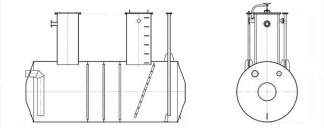

Эскиз общего вида РГС-12,5 представлен на рисунке 1.
Рисунок 1 - Эскиз общего вида РГС-12,5
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура рабочей среды, °С, не более | +80 |
| Рабочее давление, МПа (кг/см ), не более | 0,07 (0,7) |
| Срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 зав. № 109 | 1 экз. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объёмным методом.
Основные средства поверки: комплекс градуировки резервуаров «ЗОНД», рег. № 17906-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
