Резервуар стальной горизонтальный цилиндрический РГС-20 (17+3), 77408-20

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-20 (17+3) (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Резервуар представляет собой стальной металлический сосуд в форме горизонтального цилиндра с внутренней перегородкой, делящей его на две секции, с плоскими днищами, двумя смотровыми люками, замерным устройством, дыхательными клапанами, площадкой с ограждениями и лестницей для технического обслуживания.

Резервуар РГС-20 (17+3), заводской номер 350, расположен на НПС «Орловка» (котельная), Томская область.

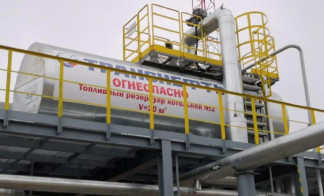

Общий вид резервуара представлен на рисунке 1.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (рег.№ 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го класса точности Р20Н2К (рег.№ 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой СКАТ-4000 (рег.№ 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;

-    штангенциркуль 156 (рег.№ 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейки измерительные металлические (рег.№ 66266-16), диапазон измерений от 0 до 500 мм, допускаемое отклонение от номинального значения длины шкалы ±0,15 мм.

-    мерник эталонный 1-го разряда М1Р-10-01 (рег.№ 47665-11), номинальная вместимость 10 дм , пределы допускаемой основной относительной погрешности ± 0,02 %;

-    мерник металлический образцовый 2-го разряда М2Р-10-СШКМ (рег.№ 15511-96), номинальная вместимость 10 дм , пределы допускаемой относительной погрешности ± 0,1 %;

-    мерник образцовый 2-го разряда М2Р-50-0,1М (рег.№ 18585-99), номинальная вместимость 50 дм , пределы допускаемой относительной погрешности ± 0,1 %;

-    уровнемер «Струна-М» (рег.№ 15669-02), диапазон измерений от 10 до 4000 мм, пределы допускаемой абсолютной погрешности ± 1 мм;

-    термометр лабораторный ТЛ-4 (рег.№ 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20 (17+3)

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
