Государственный реестр средств измерений

Прогибомеры ПМ, 77412-20

77412-20
Прогибомеры ПМ предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а также осадки опор, фундаментов, штампов.
Карточка СИ
Номер в госреестре 77412-20
Наименование СИ Прогибомеры
Обозначение типа СИ ПМ
Изготовитель ООО "НПО "КировИнструмент", г.Киров
Год регистрации 2020
Срок свидетельства 10.02.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Прогибомеры ПМ предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а также осадки опор, фундаментов, штампов.

Физическая величина - длина (мм)

Описание

Принцип действия заключается в том, что измеряемое перемещение контролируемого объекта передаётся с помощью струны ведущему блоку и через передаточный механизм -стрелке. Один конец струны закрепляется на непосредственно контролируемой конструкции или на жёстком репере, перекидывается не менее чем одним витком через ведущий блок и натягивается грузом. По отклонению стрелки относительно шкалы и указателю оборотов стрелки определяется величина измеряемого перемещения.

Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчёт-ного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрелки. С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус от-счётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, неподвижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На корпусе закреплён кронштейн, служащий присоединительным элементом для установки отсчётного устройства в одном из трёх отверстий струбцины, которая крепиться на жёстком репере или непосредственно на перемещаемой конструкции. Прогибомер снабжён натяжным грузом.

Число модификаций - 1.

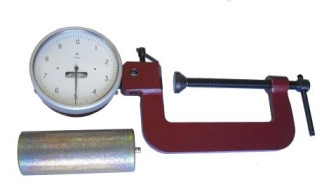

Рисунок 1 - Общий вид прогибомера ПМ

Прогибомеры ПМ выпускаются под товарным знаком Пломбирование прогибомеров не предусмотрено

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение

Диапазон измерений, мм

от 0 до 100

Цена деления шкалы, мм

0,1

Пределы допускаемой абсолютной погрешности отсчётного устройства на любом участке диапазона измерений в пределах, мм:

-    от 0 до 10 мм

-    св. 10 до 100 мм

± 0,10 ± 0,50

Размах показаний отсчётного устройства, мм, не более

0,1

Диаметр ведущего блока и его отклонение, мм

31,53±0,01

Чувствительность передаточного механизма, г, не более

50

Масса натяжного груза и его отклонение, кг

1,000±0,050

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение

Габаритные размеры (длинахширинахвысота), мм, не более

250х120х50

Масса (без натяжного груза), кг, не более

1,3

Диапазон толщин зажимаемых струбциной, мм

от 0 до 100

Средний срок службы, лет, не менее

5

Условия эксплуатации:

-    температура окружающего воздуха,0 С

-    относительная влажность воздуха, %, не более

от - 20 до + 35 80

Знак утверждения типа

наносится на корпус отсчётного устройства методом лазерной гравировки или методом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прогибомер

ПМ

1

Футляр

-

1

Руководство по эксплуатации

ПМ.00.000 РЭ

1

Поверка

осуществляется по документу ПМ.00.000 РЭ «Прогибомеры ПМ. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» «22» июня 2018 г.

Основные средства поверки:

-    Меры длины концевые плоскопараллельные до 100 мм, КТ 3, регистрационный № 38376-08;

-    Гири классов точности E1, E2, F1, F2 и M1, регистрационный № 36068-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.33-021-02952377-2018 «Прогибомер ПМ. Технические условия»
