| Номер в госреестре | 77419-20 |
| Наименование СИ | Комплексы хроматографические газовые |
| Обозначение типа СИ | Хромос ГХ-1000.1 |
| Изготовитель | ООО "ХРОМОС Инжиниринг", г.Дзержинск |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

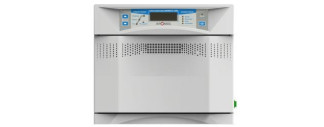

Комплексы хроматографические газовыей «Хромос ГХ-1000.1» (далее - хроматографы), предназначены для обнаружения и количественного определения алкоголя, наркотических средств, психотропных и других токсических веществ в биожидкостях и тканях человека, контроля среды обитания (воздух, вода, почва), влияющих на жизнедеятельность и здоровье, а также контроля лекарственных препаратов при их производстве.
Хроматограф выполнен в виде моноблока и содержит следующие основные составные
части:
- термостат колонок;
- устройства ввода пробы (испарители, краны-дозаторы), обеспечивающие дозирование пробы в хроматографическую колонку. Хроматограф может содержать несколько испарителей или других дозирующих устройств;
- дополнительные устройства: термодесорбер, печь активации, метанатор, дозатор равновесного пара, дозатор сжиженного газа, дополнительные термостаты, переключающие краны, пневматические клапаны и другие устройства;
- детекторы для регистрации определяемых компонентов, выходящих из колонки: пламенно-ионизационный, термоионный, электронно-захватный, фото-ионизационный, детекторы по теплопроводности и другие. Хроматограф может содержать до 4-х детекторов в разной комбинации;
- источник питания (трансформатор), обеспечивающий необходимыми питающими напряжениями составные части хроматографа;
- центральная плата управления (далее - ЦПУ), обеспечивающая: связь хроматографа через программное обеспечение с персональным компьютером (ПК) через интерфейсы
RS-232, USB, Ehternet; управление системами автоматического регулирования температуры в термостатируемых зонах; управление регуляторами расхода и давления газов, усилителями и другими дополнительными устройствами; контроль исправности устройств хроматографа;
- измеритель малых токов, обеспечивающий усиление и преобразование в цифровую форму сигналов детекторов ПИД, ПФД-S, ТИД, ФИД;
- усилитель ПРД, обеспечивающий усиление и преобразование в цифровую форму;
- усилитель ЭЗД, обеспечивающий задание рабочего тока, усиление сигнала детектора ЭЗД и преобразование в цифровую форму;
- усилитель ДТП, обеспечивающий задание рабочего тока ДТП, ТХД, защиту чувствительных элементов, усиление и преобразование в цифровую форму сигналов детекторов;
- электронные регуляторы потоков газа-носителя, водорода и воздуха, обеспечивающие измерения, формирование необходимых расходов и давлений газов в шести различных режимах;
- газовые фильтры для очистки газов, питающих хроматограф;
- панель управления (ПУ), обеспечивающая вывод информации о параметрах работы хроматографа, запуск и остановку анализа.
Детектирование осуществляется сменными детекторами следующих типов:
1. Пламенно-ионизационный детектор (ПИД);
2. Пламенно-ионизационный детектор повышенной чувствительности (ПИД);
3. Детектор по теплопроводности проточный (ДТП);
4. Детектор по теплопроводности проточный, повышенной чувствительности (ДТП);
5. Детектор по теплопроводности полудиффузионный (ДТП);
6. Детектор по теплопроводности микрообъемный (микро-ДТП);
7. Детектор по теплопроводности микрообъемный «Valco» (микро-ДТП «Valco»);
8. Термоионный детектор (ТИД);
9. Электронно-захватный детектор (ЭЗД);
10. Пламенно-фотометрический (ПФД-S);
11. Фото-ионизационный детектор (ФИД);
12. Термохимический детектор (ТХД);
13. Пульсирующий разрядный детектор (ПРД).
Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Хромос |
| Идентификационное наименование программного обеспечения | CalcModule.dll |
| Номер версии (идентификационный номер) программного обеспечения | 1.2 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 37c2b7ab |
| Алгоритм вычисления цифрового идентификатора программного кода | CRC-32 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме_
| Детектор | ОСКО по времени удерживания, % | ОСКО по площади, % | |||
| Дозирова ние газовым краном | Дозирование газа через испаритель | Дозирование жидкости через испаритель | |||
| Капиллярная колонка | Насадочная колонка | Капиллярная колонка | |||
| ПИД | 1 | 1 | - | 2 | 4 |
| ПИД повышенной чувствительности | 1 | 1 | - | 2 | 4 |
| ДТП проточный | 1 | 1 | - | 2 | - |
| ДТП проточный, повышенной чувствительности | 1 | 1 | - | 2 | - |
| ДТП полудиффузионный | 1 | 1 | - | - | - |
| ДТП микрообъемный | 1 | 1 | - | - | - |
| ДТП микрообъемный «Valco» | 1 | 1 | - | - | - |
| ТИД | 1 | - | - | 4 | 4 |
| ЭЗД | 1 | - | - | 4 | 4 |
| ПФД-S | 1 | 3 | 8 | 5 | 5 |
| ФИД (лампа KpPB) | 1 | - | - | 4 | 4 |
| ПРД | 1 | 1 | - | - | - |
| ТХД | 1 | 1 | - | - | - |
Таблица 3-Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, %: | |
| ПИД, ДТП, ПРД | ±5 |
| ТИД, ЭЗД, ФИД, ПФД-S, ТХД | ±10 |
| Уровень флуктуационных шумов нулевого сигнала детекторов, не более: | |
| ПИД, А | 1,010-14 |
| ПИД повышенной чувствительности, А | 1,010-14 |
| ДТП проточный (газ - носитель гелий), В | 8,010-8 |
| ДТП проточный (газ-носитель аргон), В | 1,510-/ |
| ДТП проточный, повышенной чувствительности (газ-носитель гелий), В | 1,510-/ |
| ДТП проточный, повышенной чувствительности (газ-носитель аргон), В | 1,510-/ |
| ДТП полудиффузионный, В | 8,010-8 |
| ДТП микрообъемный (газ-носитель гелий), В | 8,010-8 |
| ДТП микрообъемный (газ-носитель аргон), В | 1,510-/ |
| Наименование характеристики | Значение |
| ДТП микрообъемный «Valco», В | 8,010-8 |
| ТИД, А | 2,010-14 |
| ЭЗД, А | 2,010-14 |
| ПФД-S, А | 2,610-12 |
| ФИД (лампа KpPB), А | 2,010-14 |
| ПРД, В | 1,010-4 |
| ТХД, В | 1,010-5 |
| Уровень дрейфа нулевого сигнала детекторов, не более: | |
| ПИД, А/ч | 5,010-13 |
| ПИД повышенной чувствительности, А/ч | 5,010-13 |
| ДТП проточный (газ-носитель гелий), В/ч | 1,010-5 |
| ДТП проточный (газ-носитель аргон), В/ч | 1,010-4 |
| ДТП проточный, повышенной чувствительности (газ-носитель гелий), В/ч | 1,010-4 |
| ДТП проточный, повышенной чувствительности (газ-носитель аргон), В/ч | 1,010-4 |
| ДТП полудиффузионный, В/ч | 1,0-10-5 |
| ДТП микрообъемный (газ-носитель гелий), В/ч | 1,010-5 |
| ДТП микрообъемный (газ-носитель аргон), В/ч | 1,010-4 |
| ДТП микрообъемный «Valco», В/ч | 1,010-5 |
| ТИД, А/ч | 1,010-12 |
| ЭЗД, А/ч | 5,010-13 |
| ПФД-S, А/ч | 1,010-11 |
| ФИД (лампа KpPB), А/ч | 5,010-12 |
| ПРД, В/ч | 1,010-2 |
| ТХД, В/ч | 5,010-4 |
| Пределы детектирования детекторов, не более: | |
| ПИД, по гептану или пропану, гС/с | 1,310-12 |
| ПИД, повышенной чувствительности по гептану или пропану, гС/с | 1,110'12 |
| ДТП проточный, по гептану или пропану( газ-носитель гелий) г/см3 | 8,010-10 |
| ДТП проточный, по водороду (газ-носитель аргон), г/см3 | 1,010-10 |
| ДТП проточный, повышенной чувствительности, по гептану или пропану, (газ-носитель гелий), г/см | 3,510-10 |
| ДТП проточный, повышенной чувствительности, по водороду (газ-носитель аргон), г/см3 | 8,010-11 |
| ДТП полудиффузионный, по водороду( газ-носитель аргон), г/см3 | 8,010-11 |
| ДТП микрообъемный, по пропану( газ-носитель гелий), г/см3 | 1,010-9 |
| ДТП микрообъемный, по водороду газ-носитель аргон, г/см3 | 7,010-10 |
| ДТП микрообъемный «Valco», по пропану( газ-носитель гелий), г/см3 | 5,0 10-9 |
| ТИД, по фосфору в метафосе с ацетоном, гР/с | 1,810-14 |
| ЭЗД, по линдану в гексане, г/с | 1,710'14 |
| ПФД-S, по сере в метафосе, tS/с | 1,010-12 |
| ПФД-S, по сероводороду в азоте, г/с | 1,010-13 |
| ПФД-S, по сероводороду в метане, г/с | 8,010-13 |
| ФИД (лампа KpPB), по бензолу, г/с | 2,010-13 |
| ПРД, по метану в гелии, г/с | 2,2-10-13 |
| ТХД, по водороду, г/см3 по кислороду, г/см3 | 5,010'11 5,010-10 |
| Наименование характеристики | Значение |
| - температура термостата колонок, °С - при использовании блока охлаждения термостата колонок, °С - температура термостатируемых зон, °С | от (Токр+3) до +450 от -20 до +450 от (Токр+4) до +450 |
| Максимальная температура испарителей, °С | +450 |
| Максимальная температура кранов, °С | +200 |
| Максимальная температура детекторов, °С | +450 |
| Дискретность задания температур во всех зонах, °С | 0,01 |
| Отклонение среднего установившегося значения температуры термостатов от заданного значения, % | ±0,15 |
| Максимальная скорость программирования температуры в термостате колонок, оС/мин : | |
| - от +50 до +110 оС включ. | 125 |
| - от +110 до +200 оС включ. | 75 |
| - от +200 до +400 оС | 35 |
| Питание хроматографа: - напряжение переменного тока, В - частота переменного тока, Гц | 230+23 50±0,2 |
| Мощность, потребляемая хроматографом (без дополнительных устройств), ВТ, не более: - при выходе на режим - в установившемся режиме | 2500 900 |
| Дискретность задания скорости программирования, оС | 0,01 |
| Габаритные размеры аналитического блока без дополнительных устройств и упаковки (ШиринахГлубинахВысота), мм, не более | 390x570x480 |
| Масса хроматографа (без дополнительных устройств, упаковки), кг, не более | 42 |
| Время выхода на режим, час, не более | 2 |
| Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее | 3000 |
| Средний срок службы, лет, не менее | 8 |
| Условия эксплуатации хроматографа: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | +10 до +35 от 30 до 80 от 84 до 106,7 |
| * Для термостатов объемом 5,3 л **Гарантируется нормальная эксплуатация хроматографа при значениях напряжения электрической сети от 187 до 253 В и частоте (50±1) Гц | |
наносится методом сетчатой печати на шильдик, расположенный на задней панели хроматографа. На титульные листы эксплуатационной документации знак утверждения типа наносится методом лазерной печати.
Комплектность комплекса хроматографического газового «Хромос ГХ-1000.1» приведена в таблице 8.
| Наименование | Обозначение | Количество |
| Комплекс хроматографический газовый «Хромос ГХ-1000.1» | - | 1 |
| Паспорт | ХАС 2.320.001 ПС | 1 |
| Руководство по эксплуатации | ХАС 2.320.001 РЭ | 1 |
| Методика поверки | ХАС 2.320.001.01 МП | 1 |
| Руководство пользователя программой «Хромос» | - | 1 |
| Комплект ЗИП | - | 1 |
| Сменные части хроматографа: детекторы, краны, испарители | - | По заказу |
| Дополнительные устройства: Дозаторы, краны, инжекторы, термостаты дополнительные, фильтры дополнительной очистки газов, блок фильтров выносной, пробоотборники | - | По заказу |
| Колонки насадочные стеклянные Колонки насадочные металлические Колонки капиллярные | - | По заказу |
| Газовая арматура в комплекте | - | По заказу |
| Программное обеспечение «Хромос» на компакт-диске | - | 1 |
| Упаковка | - | 1 |
| Примечание - Комплект поставки определяется заказом потребителя, исходя из аналитической задачи. | ||
осуществляется по документу ХАС 2.320.001.01 МП «ГСИ. Комплекс хроматографический газовый «Хромос ГХ-1000.1». Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 20.09.2019 г.
Основные средства поверки:
- микрошприц типа МШ-10М, объем доз от 1 до 10 мкл (рег. № 8235-81), погрешность
±5 %;
- стандартный образец состава искусственной газовой смеси пропан-азот ГСО 10651-2015, объемная доля пропана от 0,1 до 0,5 % об. д.;
- стандартный образец состава искусственной газовой смеси пропан-гелий ГСО 10655-2015, объемная доля пропана от 0,1 до 0,5 % об. д.;
- стандартный образец состава искусственной газовой смеси метан-гелий ГСО 10532-2014, объемная доля метана от 5 до 10 млн-1;
- стандартный образец состава искусственной газовой смеси сероводород-азот ГСО 10537-2014, массовая концентрация сероводорода от 9 до 25 мг/м3;
- стандартный образец состава искусственной газовой смеси сероводород-метан ГСО 10538-2014, массовая концентрация сероводорода от 4 до 20 мг/м3;
- стандартный образец состава искусственной газовой смеси водород-азот ГСО 10532-2014, объемная доля водорода от 0,6 до 1,0 % об. д.;
- стандартный образец состава искусственной смеси водород, кислород-аргон ГСО 10611-2015, молярная доля кислорода от 0,03 до 0,01%, молярная доля водорода от 0,03 до 0,01 %;
- гептан эталонный по ГОСТ 25828-83, массовая доля основного вещества не менее 99 %;
- линдан ГСО 8890-200/, массовая доля основного вещества не менее 98,/ %;
- метафос (паратион-метил) ГСО 11056-2018, массовая концентрация 100 мг/дм ;
- бензол х.ч. ГСО 7141-95, Массовая доля основного вещества не менее 99,4 %;
- весы лабораторные электронные МЕ 235 S (рег. № 21464-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю стенку хроматографа, свидетельство о поверке и (или) в паспорт прибора в виде оттиска поверительного клейма.
отсутствуют.
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.60.12.119-001-69502896-2019 Комплекс хроматографический газовый «Хромос ГХ-1000.1». Технические условия
