| Номер в госреестре | 77435-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-16, РГС-20 |
| Изготовитель | ООО "Связь Энерго", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-16, РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной
3 3
вместимостью 16 м , 20 м , подземного расположения.
Резервуары стальные горизонтальные цилиндрические РГС-16, РГС-20 представляют собой цилиндрический стальной сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары РГС-16 с заводским номером 71, РГС-20 с заводскими номерами 67, 68, 69, 70 расположены по адресу: Республика Татарстан, Нижнекамский район, ГПС «Нижнекамск-2», АРНУ (филиал АО «Транснефть-Прикамье»).

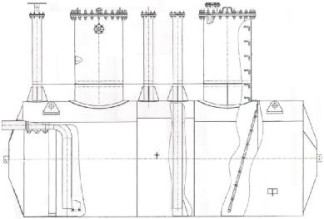

Эскизы резервуаров стальных горизонтальных цилиндрических РГС-16, РГС-20 представлен на рисунках 1, 2.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-16, РГС-20 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-16 | РГС-20 | |
| Номинальная вместимость, м3 | 16 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа Средний срок службы, лет, не менее | от -50 до +50 от 84,0 до 106,7 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-16 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический. | РГС-20 | 4 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС согласно Приказу Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-16, РГС-20
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
