| Номер в госреестре | 77439-20 |
| Наименование СИ | Твердомер |
| Обозначение типа СИ | P-400 |
| Изготовитель | АО "Выксунский металлургический завод", г.Выкса |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомер Р-400 (далее по тексту - твердомер) предназначен для автоматического измерения твердости в единицах Бринелля в соответствии с ГОСТ 9012-59 цельнокатаных железнодорожных колес, изготовленных по ГОСТ 10791-2011, в технологическом потоке на АО «Выксунский металлургический завод».
Принцип действия твердомера основан на измерении твердости по методу Бринелля и заключается в статическом приложении нагрузки на образец, с выдержанным временным интервалом при помощи индентора - металлического шарика, с последующим измерением диаметра его отпечатка оптической системой в двух взаимно перпендикулярных направлениях.
Твердомер представляет собой стационарно установленную измерительную платформу состоящую из блока нагружения, измерительного блока и блока управления.
Блок нагружения служит для подъема, фиксации испытуемого образца и состоит из механизма воспроизведения нагрузки, системы отсчета времени при проведении испытаний.
Измерительный блок предназначен для контроля цикла нагружения и определения размера отпечатка индентора, и включает в себя электронно-оптическую камеру и датчики нагрузки.
Блок управления выполняет функции регулирования цикла нагружения, а также вывода результатов измерений, состоит из пульта оператора, с набором функциональных клавиш и монитора ЭВМ.
Пломбирование твердомера P-400 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

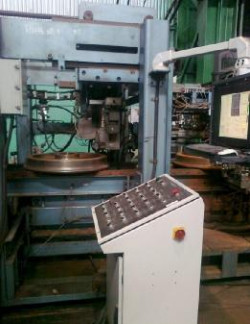

Общий вид твердомера и блока управления, представлен на рисунках 1,2.
Программное обеспечение твердомера P-400 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HARDNESS |
| Номер версии (идентификационный номер ПО) | 1.0.0.1 |
| Цифровой идентификатор ПО | 9200a3312c9951112c4452eb3de0c64f |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Испытательная нагрузка, кгс (Н) | 3000 (29420) |
| Пределы допускаемой относительной погрешности измерений испытательных нагрузок, % | ± 1,0 |
| Диапазон измерений твердости в единицах Бринелля, НВ | от 140 до 450 |
| Пределы допускаемой относительной погрешности измерений твердости, % | ± 3,0 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Длительность цикла нагружения, с, не более | 20 |
| Вид индентора | шарик стальной |
| Номинальное значение диаметра шарика и его | 10±0,005 |
| отклонение, мм | |
| Масса твердомера, кг, не более | 6200 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380 ± 38 |
| - частота переменного тока, Гц | 50 ± 1 |
| - потребляемая мощность, кВт, не более | 10 |
| Габаритные размеры: | |
| - длина, мм, не более | 2000 |
| - ширина, мм, более | 3000 |
| - высота, мм, не более | 2500 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106 |
Таблица 4 - Комплектность твердомера Р-400
| Наименование | Обозначение | Количество |
| Измерительная платформа | Р-400 | 1 шт. |
| Блок нагружения | - | 1 шт. |
| Блок измерения | - | 1 шт. |
| Блок управления | - | 1 шт. |
| Руководство по эксплуатации «Твердомер P-400» | - | 1 экз. |
| Паспорт «Твердомер P-400» | - | 1 экз. |
осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
- меры твердости эталонные Бринелля 2-го разряда ГОСТ 9031-75;
- динамометр электронный 2-го разряда ГОСТ 8.640-2014, с верхним пределом измерений 30 кН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к твердомеру P-400
ГОСТ 8.062-85 Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля
ГОСТ 23677-79. Твердомеры для металлов. Общие технические требования
