| Номер в госреестре | 77442-20 |
| Наименование СИ | Анализаторы взвешенных веществ оптические |
| Обозначение типа СИ | ДИВ |
| Изготовитель | Общество с ограниченной ответственностью «Лабинжиниринг» (ООО «Лабинжиниринг»), г. Пермь |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы взвешенных веществ оптические ДИВ (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных веществ различного дисперсного состава в пробах природных и сточных вод.
Принцип действия анализаторов основан на измерении ослабления светового потока анализируемой средой с помощью фотоэлектрического преобразователя при длине волны 630 нм. В анализаторе обеспечивается однозначная связь между коэффициентом светопропус-кания и массовой концентрацией взвешенных веществ. Анализатор отградуирован в единицах массовой концентрации взвешенных веществ с помощью стандартного образца массовой доли нерастворимых веществ каолина в твердой основе.
Анализаторы состоят из измерительного блока, датчика и сетевого блока питания.
Измерительный блок представляет собой микроамперметр в металлическом корпусе с органами управления в верхней части. На задней стенке измерительного блока расположены регуляторы («грубо нуль» и «грубо уровень»), разъемы для подключения датчика, блока питания и отсек для элемента питания.
Анализаторы выпускаются пяти модификаций (ДИВ-1М, ДИВ-2М, ДИВ-3М, ДИВ-4М и ДИВ-КВЧ), которые различаются диапазонами измерений массовой концентрации взвешенных веществ и исполнением датчика (ДИВ-КВЧ).

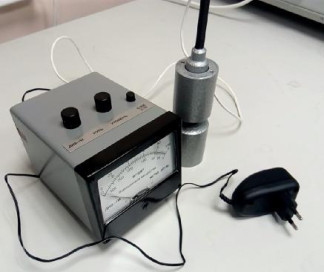

Общий вид анализаторов, обозначение места нанесения знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||
| ДИВ-1М | ДИВ-2М | ДИВ-3М | ДИВ-4М | ДИВ-КВЧ | |
| Диапазон показаний коэффициента светопропускания, % | от 0 до 100 | ||||
| Диапазон показаний массовой концентрации взвешенных веществ (с), мг/дм | от 0 до 300 | от 0 до 800 | |||
| Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3: - первый диапазон | от 10 до 300 | от 10 до 800 | |||
| - второй диапазон | от 0,4 до 10 | от 1 до 25 | от 2 до 50 | от 4 до 100 | от 2 до 50 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3: - первый диапазон - второй диапазон | ±5-10(с/500) ±(0,1- С+К) | ||||
| Значение коэффициента (K) | 0,2 | 0,5 | 1 | 2 | 1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±15 |
| - частота переменного тока, Гц | 50±1 |
| - батарейка типа «Крона», В | 9,0±0,5 |
| Габаритные размеры измерительного блока, мм, не более: | |
| - высота | 130 |
| - длина | 145 |
| - ширина | 115 |
| Габаритные размеры датчика, мм, не более: | |
| - высота | 170 |
| - диаметр | 48 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность воздуха при температуре +20 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор взвешенных веществ оптический ДИВ в составе: | ДИВ | 1 шт. |
| блок измерительный | - | 1 шт. |
| датчик | - | 1 шт. |
| сетевой блок питания | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 112-251-2018 | 1 экз. |
осуществляется по документу МП 112-251-2018 «ГСИ. Анализаторы взвешенных веществ оптические ДИВ. Методика поверки», утвержденному ФГУП «УНИИМ» 06 сентября 2019 г. Основные средства поверки:
- ГСО 6541-92 стандартный образец массовой доли нерастворимых веществ каолина в твердой основе МНВ-20: интервал аттестованных значений массовой доли нерастворимых веществ каолина в твердой основе от 3,5 до 4,5 %, доверительные границы относительной погрешности аттестованного значения (при Р=0,95): ±4,0 %;
- весы лабораторные электронные I (специального) класса точности по ГОСТ OIML R 76-1-2011, диапазон измерений от 0,01 до 220 г (рег. № 17935-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на верхнюю часть измерительного блока анализатора, как показано на рисунке 1.
«Методика измерений массовой концентрации взвешенных частиц в пробах природных и сточных вод фотометрическим методом», рег. № ФР.1.31.2016.23335; при использовании в сфере государственного регулирования обеспечения единства измерений, анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.
ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний
ТУ 26.51.53-001-92359803-18 Анализатор взвешенных веществ оптический ДИВ. Технические условия
