| Номер в госреестре | 77446-20 |
| Наименование СИ | Амперметры и вольтметры аналоговые |
| Обозначение типа СИ | WQ |
| Изготовитель | "Weigel Messgerate GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры аналоговые WQ (далее по тексту - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
Амперметры и вольтметры аналоговые WQ относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения с одинарной или двойной шкалой.
Амперметры и вольтметры с одинарной шкалой (модификации WQ72RS, WQ96RS, WQ144RS) являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока проходящего через неподвижную катушку. Измеренные значения соответствуют действующим значениям тока или напряжения. Приборы применяются в однофазных электрических цепях.
Модификации приборов WQ72RS, WQ96RS, WQ144RS имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°).
Модификации вольтметров WQ 96/2S, WQ144/2S относятся к аналоговым показывающим электроизмерительным приборам, состоящим из двух электрически независимых подвижных сердечников и имеют двойную вертикальную линейную шкалу (движение стрелки снизу вверх) с нулевой отметкой на краю диапазона и указателя ножевого типа в виде стрелки.
Приборы с двойной шкалой предназначены для одновременного измерения действующих значений напряжения переменного тока в двух точках, один - для индикации напряжения генератора, другой - для индикации напряжения источника питания, что бывает необходимо для синхронизации. Приборы применяются в трехфазных электрических цепях.
Амперметры могут включаться в цепь непосредственно (сила тока до 5 А) и через трансформаторы тока (сила тока выше 5 А), с вторичными токами 1 А и 5 А.
Вольтметры могут включаться в цепь непосредственно (напряжение до 150 В) и через трансформаторы напряжения (напряжение выше 100 В) с вторичными напряжениями 100 В и 110 В.
Корректор нуля для всех приборов - механический.
Конструктивно приборы выполнены в корпусах из листовой стали.

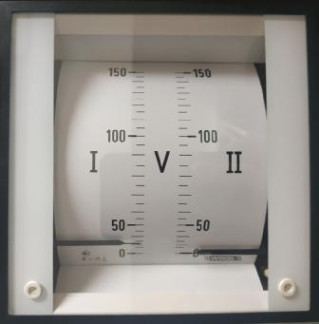

Общий вид амперметров и вольтметров представлены на рисунках 1 и 2, место нанесения данных о типе и модификации частотомера представлены на рисунке 3, рисунок 4-место пломбирования.
Таблица 1 - Метрологические характеристики амперметров и вольтметров модификаций WQ72RS, WQ96RS, WQ144RS_
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8711-93 | 1,5 |
| Номинальный диапазон частот, Гц | от 45 до 65 |
| Диапазоны измерений силы переменного тока: для модификаций WQ72RS, WQ96RS, мА для модификаций WQ72RS, WQ96RS, WQ144RS, А | от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 150; от 0 до250; от 0 до 400; от 0 до 600 от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100 |
| Номинальное рабочее напряжение сети при измерении силы переменного тока, В для модификаций WQ72RS, WQ144RS для модификации WQ96RS | до 300 до 600 |
| Диапазоны измерений напряжения силы переменного тока, В | от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 500; от 0 до 600 |
| Номинальное рабочее напряжение сети при измерении напряжения, В - при непосредственном включении: для модификаций WQ72RS для модификаций WQ96RS для модификаций WQ144RS - с внешним трансформатором напряжения: для модификаций WQ72RS, WQ96RS для модификаций WQ144RS | До 150; до 300; до 600 До 150; до 600 до 300; до 600 до 150 до 300 |
| Пределы допускаемой дополнительной погрешности приведенной к верхнему значению диапазона измерения, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ±0,75 |
| Пределы допускаемой дополнительной приведенной погрешности к верхнему значению диапазона измерений, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, % | ±0,75 |
Основные метрологические характеристики вольтметров WQ 96/2S, WQ144/2S приведены в таблице 2.
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8711-93 | 1,5 |
| Диапазон частот, Гц | от 50 до 100 |
| Диапазоны измерений напряжения переменного тока В | от 0 до 100; от 0 до 110; от 0 до 150; от 0 до 250; от 0 до 500; от 0 до 600 |
| Номинальное рабочее напряжение сети при измерении напряжения, В | до 300; до 600 |
| Пределы допускаемой дополнительной погрешности приведенной к верхнему значению диапазона измерения, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ±0,75 |
| Пределы допускаемой дополнительной приведенной погрешности к верхнему значению диапазона измерений, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, % | ±0,75 |
Технические характеристики амперметров и вольтметров приведены в таблице 3.
Таблица 3 - Технические характеристики амперметров и вольтметров
| Наименование характеристики | Значение |
| Остаточное отклонение указателя приборов от нулевой отметки шкалы, | |
| мм, не более | 1,5 |
| Время успокоения, с, не более | 6 |
| Потребляемая мощность, В А: | |
| - амперметры: | |
| для модификации WQ72RS | 0,5 |
| для модификации WQ96RS | 0,7 |
| для модификации WQ144RS | 1,0 |
| - вольтметры: | |
| для модификации WQ72RS | 1,5 |
| для модификации WQ96RS | 2,3 |
| для модификации WQ144RS | 3,0 |
| Потребляемая мощность, В-А | |
| для модификации WQ 96/2S при напряжении в диапазоне, В | |
| от 0 до 150 | 2,2 |
| от 0 до 250 | 2,3 |
| от 0 до 500 | 2,1 |
| от 0 до 600 | 2,5 |
| от до 100 | 1,8 |
| от 0 до 110 | 2,0 |
| для модификации WQ 144/2S при напряжении в диапазоне, В | |
| от 0 до 150 | 2,6 |
| от 0 до 250 | 3,9 |
| от 0 до 500 | 3,8 |
| от 0 до 600 | 4,5 |
| от 0 до 100 | 2,5 |
| от 0 до 110 | 2,3 |
| Наименование характеристики | Значение |
| Температура окружающего воздуха при нормальных условиях применения, °С | от +21 до +25 |
| Диапазон рабочих температур, °С | от -10 до +55 |
| Диапазон температур транспортирования и хранения, °С | от -25 до +65 |
| Габаритные размеры, мм, не более | |
| для модификации WQ72RS | 72x72x57 |
| для модификации WQ96RS | 96x96x60 |
| для модификации WQ96RS/2S | 96x96x115 |
| для модификации WQ144RS | 144x144x60 |
| для модификации WQ144RS/2S | 144x144x121 |
| Масса, кг, не более | |
| для модификации WQ72RS | 0,2 |
| для модификации WQ96RS | 0,3 |
| для модификации WQ96RS/2S | 1,2 |
| для модификации WQ144RS | 0,6 |
| для модификации WQ144RS/2S | 1,5 |
| Длина шкалы, мм, не более | |
| для модификации WQ72RS | 69 |
| для модификации WQ96RS | 94 |
| для модификации WQ96RS/2S | 60 |
| для модификации WQ144RS | 146 |
| для модификации WQ144RS/2S | 97 |
| Степень защиты по ГОСТ 14254-2015 | |
| для корпуса | IP50; IP52; IP54 |
| для клемм | IP20 |
| Допустимая длительная перегрузка от конечного значения диапазона измерений (не более 2 ч), % | 120 |
| Сопротивление изоляции, МОм, не менее | 40 |
| Группа по механическому воздействию по ГОСТ 22261-94 | 5 |
| Средняя наработка на отказ, ч, не менее | 65 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на лицевую панель (шильдик) амперметра или вольтметра и титульный лист инструкции по эксплуатации.
Комплектность амперметров и вольтметров представлена в таблице 4.
Таблица 4 - Комплектность амперметров и вольтметров
| Наименование | Обозначение | Количество |
| Амперметр или вольтметр аналоговый WQ (одна из модификаций) | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Упаковочная коробка | - | 1 шт. |
осуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
- вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (регистрационный номер 48113-11);
- вольтамперфазометр ПАРМА ВАФ®-А(М) (регистрационный номер 39937-08);
- секундомер электронный «Интеграл С-01» (регистрационный номер 44154-16). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в инструкцию по эксплуатации или в свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к амперметрам и вольтметрам аналоговым WQ
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
