Резервуар горизонтальный стальной цилиндрический РГС-50, 77453-20

Назначение

Резервуар горизонтальный стальной цилиндрический РГС-50 предназначен для измерения объема, а также приема, хранения и отпуска этилового спирта.

Описание

Принцип действия резервуара горизонтального стального цилиндрического РГС-50 основан на измерении объема этилового спирта в зависимости от уровня его наполнения.

Резервуар горизонтальный стальной цилиндрический РГС-50 представляет собой цилиндрический сварной односекционный стальной сосуд со сферическими днищами. Расположение резервуара горизонтального стального цилиндрического РГС-50 - наземное.

Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства. Основные конструкции резервуара горизонтального стального цилиндрического РГС-50 выполнены из стали 09Г2С.

Резервуар горизонтальный стальной цилиндрический РГС-50 с заводским № 3761 расположен на территории ПАО «Нижнекамскнефтехим», Российская Федерация, Республика Татарстан, г. Нижнекамск.

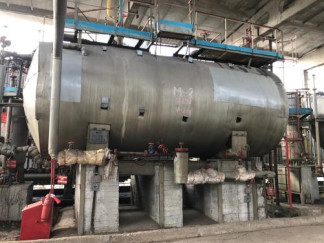

Общий вид резервуара горизонтального стального цилиндрического РГС-50 приведен на рисунке 1.

Пломбирование резервуара горизонтального стального цилиндрического РГС-50 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рабочий эталон единицы объемного расхода жидкости 2 разряда в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256;

-    рабочий эталон единицы длины в области измерения уровня жидкости 2 разряда в соответствии с государственной поверочной схемой ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»;

-    рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (рег. № 55464-13);

-    термометр цифровой малогабаритный ТЦМ 9410, диапазон измерений от минус 50 до 200 °С, пределы допускаемой абсолютной погрешности измерений температуры ±(0,05+0,0005Ч+единица последнего разряда), где t - измеренная температура, °С (рег. №32156-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносят в свидетельство о поверке и в градуировочную таблицу резервуара.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-50

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
