| Номер в госреестре | 77454-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | ЗАО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-200 (далее - РВС) предназначены для измерения объема жидкости.
РВС представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей.
РВС оснащены дыхательным клапанами, замерными люками, люк-лазами, приемораздаточными патрубками, приборами контроля и сигнализации и съемной теплоизоляцией.
Резервуары вертикальные стальные цилиндрические РВС-200, заводские номера 1, 2, находятся на территории АО «Транснефть-Сибирь», Нефтеюганское УМН, ЛПДС «Каркатеевы».

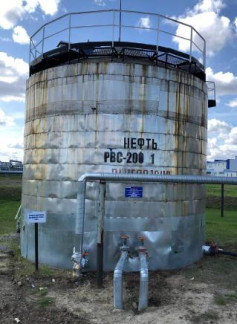

На рисунке 1 представлен общий вид РВС.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальная вместимость, м3 | 200 | |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,2 | |
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 20 | |
Знак утверждения типананосится на титульный лист паспорта. КомплектностьТаблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-200 | РВС-200 Зав. № 1 | 1 |
| Резервуар вертикальный стальной цилиндрический РВС-200 | РВС-200 Зав. № 2 | 1 |
| Паспорт вертикального стального цилиндрического резервуара | 2 | |
| Градуировочная таблица | 2 | |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки» геометрическим методом, при условии снятия теплоизоляции на время проведения поверки.
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5, рег. № 22003-07;
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, рег. № 60606-15;
- нивелир оптико-механический с компенсатором В-40, рег. № 45563-10;
- рейка нивелирная телескопическая VEGA TS5M, рег. № 51835-12;
- штангенциркуль ТТТЦ-Т, рег. № 260-05;
- толщиномер ультразвуковой УТ-93П/1, рег. № 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-200
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
