| Номер в госреестре | 77461-20 |
| Наименование СИ | Датчики точки росы |
| Обозначение типа СИ | CS Instruments серий FA, DP |
| Изготовитель | Компания "CS Instruments GmbH & Co. KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики точки росы CS Instruments серий FA, DP (далее - датчики точки росы) предназначены для измерений температуры точки росы влаги в некоррозионных газовых средах.
Принцип действия датчиков точки росы основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры и отображении температуры точки росы влаги на дисплее и/или посредством выходного унифицированного аналогового сигнала или по протоколу Modbus-RTU (RS 485), Ethernet.
Датчик точки росы серии FA представляет собой корпус, на одном конце которого располагаются чувствительные элементы преобразователей относительной влажности и температуры, защищенные колпачком из спеченной или из перфорированной стали. Корпус оснащен присоединительной резьбой G 1/2 дюйма (UNF5/8; NPT1/2 дюйма - опционально) для монтажа к трубопроводу, разъемом для подключения напряжения питания, управляющих выходов, интерфейса связи.
Серия FA имеет исполнения FA500, FA505, FA510, FA515, FA540, FA545, FA550. Установку датчика точки росы производят к трубопроводу напрямую либо с помощью стандартной измерительной камеры для сжатого воздуха (по заказу поставляется измерительная камера давлением до 35 МПа). В датчиках точки росы при помощи программного обеспечения (опционально) возможна настройка выходного сигнала на выведение значений относительной влажности (% RH), температуры точки росы влаги (°Ctd), температуры (°С) и других единиц измерений влажности. Датчики точки росы FA500, FA550 оснащены дисплеем с мембранными кнопками переключения, где помимо значений температуры точки росы влаги можно установить пороговое значение срабатывания реле сигнализации и вывести на экран параметры относительной влажности и температуры.
Исполнения серии FA различаются диапазоном измерений, разъемом напряжения питания, габаритным размерами, массой, выходным унифицированным сигналом силы или напряжения постоянного тока (4-20 мА или 2-10 В); наличием или отсутствием дисплея, интерфейса связи Modbus, Ethernet.
Исполнение DP400 серии DP имеет отличное от серии FA исполнение корпуса в виде портативного прибора с перезаряжаемым аккумулятором, измерительной камерой с встроенным датчиком давления (1,6 МПа), 6 мм коннекторами для подвода измеряемого газа/сжатого воздуха и сенсорным дисплеем. На дисплее датчика отображаются измеренные значения точки росы влаги (°Ctd), индикация параметров температуры (°С), давления (бар), а также других единиц относительной влажности и зависящих от давления величин (г/м3, мг/м3, ppm V/V, г/кг, атм. °Ctd, % RH). В приборе опционально имеется возможность подключения через 2 дополнительных входа датчиков выходного сигнала (4-20 мА; 0-10 В, Pt1000 и др.) и для датчиков с цифровым интерфейсом Modbus RTU (датчики расхода, давления, точки росы и др.) и записи данных на карту памяти (4 Гб).
Исполнения DP500, DP510 серии DP выполнены в виде портативного ручного прибора для оперативного подключения к трубопроводу или другому оборудованию для измерений температуры точки росы протекающего газа. Исполнение DP510 отличается возможностью подключения к прибору через дополнительный вход дополнительных датчиков (давления, температуры, расхода и др.), выходного сигнала 4-20 мА (0-10 В, Pt1000 и др.) и датчиков с цифровым интерфейсом Modbus RTU, а также количеством часов непрерывной работы. Датчик точки росы исполнений DP500, DP510 оснащен графическим дисплеем и сохраняет до 100 млн. измерений вместе с датой и названием места замера. Данные могут быть переданы на ПК через USB-накопитель.

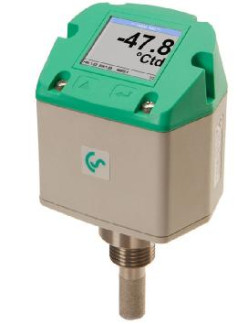

Общий вид приборов представлен на рисунках 1-6.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
J
Рисунок 4 - Общий вид датчиков точки росы FA 550
Рисунок 6 - Общий вид датчиков точки росы DP 400
Датчики точки росы серии FA исполнений FA505, FA510, FA515, FA540, FA545 функционируют под управлением встроенного программного обеспечения, которое осуществляет функции сбора, обработки, представления измерительной информации в зависимости от настройки: температуры точки росы влаги, температуры, отн. влажности, в виде выходного унифицированного сигнала и передачи данных через интерфейс Modbus, Ethernet (при его наличии).
Датчики точки росы серии FA исполнений FA500, FA550 функционируют под управлением встроенного программного обеспечения, которое осуществляет функции сбора, обработки, установки порогового значения, отображения измерительной информации (температуры точки росы влаги, температуры, отн. влажности) на ЖК-дисплее и передачи данных через интерфейс Modbus, Ethernet (при его наличии).
Датчики точки росы серии DP функционируют под управлением встроенного программного обеспечения, которое осуществляет функции сбора, обработки, хранении, введения при расчетах параметров расходомера, датчика давления и отображения измерительной информации в виде таблиц и графиков на встроенном сенсорном дисплее и передачи данных через интерфейс связи на ПК.
Датчики точки росы серии FA исполнений FA505, FA510, FA515, FA540, FA545, FA500, FA550 могут работать с автономным ПО «CS Instruments GmbH Service Sоftware Dew Point Sensors». Автономное ПО отображает текущие значения температуры точки росы, температуры и относительной влажности среды, сохраняет измеренную информацию, осуществляет настройку диапазона измерений и соответствующие ему границы выходного сигнала, позволяет вводить при расчетах параметры расходомера, датчика давления и отображает идентификационные данные встроенного ПО подключенного датчика в информационном окне.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню по Р 50.2.077-2014:
для серии FA исполнений FA510, FA515, FA540, FA545, FA500, FA505, FA550 -высокий;
для серии DP и автономного ПО «CS Instruments GmbH Service Sоftware Dew Point Sensors» - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| FA500, FA550 | FA505, FA510, FA515, FA540, FA545 | DP500, DP510, DP400 | Автономное программное обеспечение | |
| Идентификационное наименование ПО | соответствует исполнению прибора | файл: CS Service Dew Point.exe | ||
| Номер версии (идентификационный номер) ПО, не ниже | 1.05 | 1.81 | 3.20 | 1.0.0.18 |
| Цифровой идентификатор ПО (контрольная сумма)* | - | - | - | 91E89C33 |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | - | CRC32 |
| * контрольная сумма приведена для версии указанной в данной таблице | ||||
Таблица 2 - Метрологические характеристики датчиков точки росы серии FA
| Наименование характеристики | Значение |
| Диапазоны измерений температуры точки росы влаги1-*, °С | от -100 до +20; от -80 до +20; от -60 до +20; от -45 до + 20; от -40 до +20; от -20 до +20 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы влаги, °С в диапазоне от -100 до -50 °С св. -50 до -20 °С св. -20 до +20 °С | ±3,0 ±2,0 ±1,0 |
| 1) Указаны диапазоны измерений, в которых датчики могут быть изготовлены или настроены, также датчики могут быть настроены для показаний относительной влажности (от 0 до 100 %) или температуры (от -20 до +70 °С). Рабочий диапазон измерений указан на информационной наклейке и в паспорте датчика точки росы. | |
Таблица 3 - Метрологические характеристики датчиков точки росы серии DP исполнений DP 500, DP 510_
| Наименование характеристики | Значение |
| Диапазон измерений температуры точки росы влаги1), °С | от -80 до +20 |
| Диапазон показаний температуры, °С | от -20 до +70 |
| Диапазон показаний отн. влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы влаги, °С в диапазоне от -80 до -10 °С св. -10 до +20 °С | ±2,0 ±1,0 |
| 1) Приведен полный диапазон измерений. Рабочий диапазон измерений датчика указан на информационной наклейке и в паспорте используемого зонда. | |
Таблица 4 - Метрологические характеристики датчиков точки росы серии DP исполнения
DP 400
| Наименование характеристики | Значение |
| Диапазон измерений температуры точки росы влаги, °С | от -80 до +20 |
| Диапазон показаний температуры, °С | от -20 до +70 |
| Диапазон показаний отн. влажности, % | от 0 до 100 |
| Диапазон показаний избыточного давления, МПа | от -0,1 до 1,6 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы влаги, °С в диапазоне от -80 до -50 °С | ±3,0 |
| св. -50 до -20 °С | ±2,0 |
| св. -20 до +20 °С | ±1,0 |
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | 24±10% |
| Потребляемая мощность, В-А, не более | 1,2 |
| Габаритные размеры, мм, не более FA500 (ДхШхВ) | 140x77x72 |
| FA505 (диаметрхдлина) | 55x83 |
| FA510, FA515, FA540, FA545 (диаметрхдлина) | 30,2x130 |
| FA550 (ДхШхВ) | 187x132x156 |
| Масса, кг, не более FA500 | 0,202 |
| FA505 | 0,240 |
| FA510, FA515, FA540, FA545 | 0,195 |
| FA550 | 1,46 |
| Выходной сигнал силы тока, мА или | от 4 до 20 |
| напряжения, В | от 2 до 10 |
| Интерфейс связи | Modbus, Ethernet1-* |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от -20 до +70 |
| - относительная влажность окружающего воздуха, %, не более | от 0 до 100 (без дисплея) |
| - диапазон избыточного давления измеряемого газа, МПа2) | от 0 до 90 (с дисплеем) от -0,1 до 5,0 |
| - диапазон атмосферного давления, МПа | от 0,09 до 0,11 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 70000 |
| 1) датчики с опцией Ethernet поставляются по заказу 2) для специальных исполнений FA500, FA505, FA510, FA515, FA540, FA545, FA550 | |
| верхний предел избыточного давления измеряемого газа может быть до 35 МПа или до | |
| 50 МПа в зависимости от заказа. | |
Таблица 6 - Основные технические характеристики датчиков точки росы серии DP исполнений DP 500, DP 510_
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Исполнение | DP 500 | DP 510 |
| Напряжение питания постоянным током, В (литий-ионные аккумуляторы) | 24±10% | |
| Время непрерывной работы прибора, ч | 12 | более 4 |
| Габаритные размеры (ДxШxВ), мм, не более | 125x96x245 | |
| Масса, кг, не более | 0,55 | |
| Интерфейс связи | USB | |
Продолжение таблицы 6
| 1 | 2 3 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от 0 до +50 |
| - относительная влажность окружающего воздуха, %, не более | 90 |
| - диапазон температуры измеряемого газа, °С | от -20 до +70 |
| - диапазон избыточного давления измеряемого газа, МПа1) | от -0,1 до 5,0 |
| - диапазон атмосферного давления, МПа | от 0,09 до 0,11 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 70000 |
| 1) для специальных исполнений датчиков точки росы верхний предел избыточного | |
| давления измеряемого газа может быть до 50 МПа | |
Таблица 7 - Основные технические характеристики датчиков точки росы серии DP исполнения
DP 400
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В (литий-ионные аккумуляторы) | 24±10 % |
| Время непрерывной работы прибора, ч | 12 |
| Габаритные размеры (ДхШхВ), мм, не более | 270x225x156 |
| Масса, кг, не более | 3,5 |
| Интерфейс связи | USB |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - диапазон избыточного давления измеряемого газа, МПа - диапазон атмосферного давления, МПа | от 0 до +50 90 от -0,1 до 1,6 от 0,9 до 0,11 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 70000 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус датчика точки росы в виде наклейки.
Таблица 8 - Комплектность датчика точки росы
| Наименование | Обозначение | Количество |
| Датчик точки росы CS Instruments серий FA, DP | FA500 (FA505, FA510, FA515, FA540, FA545, FA550, DP 500, DP 510, DP400) | 1 шт. |
| Конвертер Modbus* | 1 шт. | |
| Программное обеспечение* | CS Instruments GmbH Service Software Dew Point Sensors | 1 флеш-карта |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Паспорт | ПС | 1 экз. |
| Методика поверки | МП 2411-0170- 2019 | 1 экз. |
| *- по заказу | ||
осуществляется по документу МП 2411-0170-2019 «ГСИ. Датчики точки росы CS Instruments серий FA, DP. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 сентября 2019 г.
Основные средства поверки:
- генератор влажного газа Michell Instruments модификации VDS-3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11), диапазон воспроизведения температуры точки росы от минус 100 до плюс 20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С;
- генератор влажного газа Michell Instruments модификации DG-4, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11), диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С;
- калибратор многофункциональный МСх -R, регистрационный номер в Федеральном информационном фонде 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков температуры точки росы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Техническая документация компании «CS Instruments GmbH & Co. KG», Германия
| Зарегистрировано поверок | 215 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
