| Номер в госреестре | 77464-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "Нефтегазовая компания "Горный", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические теплоизолированные РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических теплоизолированных РВС-1000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и кровлей.
Тип резервуара - наземный вертикальный сварной со стационарной кровлей без понтона с теплоизоляцией (РВС).
Заполнение и опорожнение резервуаров вертикальных стальных цилиндрических теплоизолированных осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические теплоизолированные РВС-1000 с заводскими номерами 27, 29, 166-16-1000 расположены на территории приемо-сдаточного пункта нефти «Черпаю» по адресу: Архангельская область, Ненецкий автономный округ, Заполярный район, Хоседаю-Неруюское месторождение.

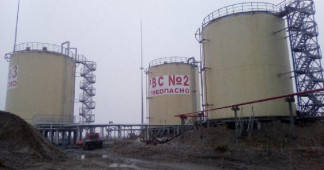

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000 представлен на рисунках 1.
Пломбирование резервуаров вертикальных стальных цилиндрических теплоизолированных РВС-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Условия эксплуатации: ° - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с теплоизоляцией РВС-1000 | РВС-1000 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу МП 1029-7-2019 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000. Методика поверки» утвержденному ФГУП «ВНИИР» 09.10.2019 г.
Основные средства поверки:
- тахеометр электронный Leica Flex Line TS02 plus 3 R500, рег. № 65933-16;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, рег. № 55464-13;
- рулетка измерительная металлическая 2 класса точности Р100Н2К, предел измерений от 0 до 100 м, рег. № 55464-13;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, рег. № 32156-06;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим теплоизолированным РВС-1000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
МП 1029-7-2019 Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
