Газоанализаторы кислорода GPR мод. GPR-1500, GPR-2500, 77467-20

77467-20
Газоанализаторы кислорода GPR модели GPR-1500, GPR-2500 предназначены для измерения объемной доли кислорода в смеси с инертными газами, азотом, диоксидом углерода и в других газовых смесях.
Карточка СИ
Номер в госреестре 77467-20
Наименование СИ Газоанализаторы кислорода
Обозначение типа СИ GPR мод. GPR-1500, GPR-2500
Изготовитель "Analytical Industries Inc.", США
Год регистрации 2020
Срок свидетельства 10.02.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы кислорода GPR модели GPR-1500, GPR-2500 предназначены для измерения объемной доли кислорода в смеси с инертными газами, азотом, диоксидом углерода и в других газовых смесях.

Описание

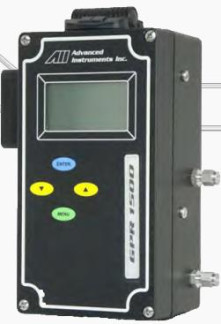

Газоанализаторы кислорода GPR модели GPR-1500, GPR-2500 (далее - газоанализаторы) являются одноканальными приборами непрерывного действия.

Принцип измерений - электрохимический.

Отбор пробы - принудительный (за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода).

Газоанализаторы выполнены одноблочными в корпусе из окрашенного алюминия. На лицевой панели корпуса расположены жидкокристаллический дисплей и 4 клавиши управления. Штуцеры входа и выхода (фитинги 1/8”) газовой смеси расположены на боковой стороне корпуса.

Газоанализаторы обеспечивают выполнение следующих функций:

-    измерение объемной доли кислорода в заданном диапазоне измерений и отображение результатов измерений на встроенном дисплее;

-    автоматическое переключение диапазона измерений (в зависимости от модели);

-    формирование унифицированного выходного токового аналогового сигнала от 4 до 20 мА (неизолированный);

-    формирование выходного релейного сигнала для сигнализации о переключении диапазона измерений (в зависимости от модели).

Перечень выпускаемых моделей газоанализаторов и их отличительные особенности приведен в таблице 1.

Таблица 1 - Перечень выпускаемых моделей газоанализаторов

Обозначение модели газоанализатора

Диапазон измерений объемной доли кислорода

Модель электрохимического сенсора*

Корпус

Исполнение и маркировка взрывозащиты

GPR-1500

от 0 до 10 млн-1

от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 25 %

GPR-12-333

или

XLT-12-333

Для монтажа в стойку или в щит / настенный монтаж, по заказу - с дополнительной системой про-боотбора

Общепромышлен

ное

Взрывозащищенное

исполнение

0ExibIIBT4

GPR-2500

от 0 до 1 % от 0 до 5 % от 0 до 10 % от 0 до 25 %

GPR-11-32-RTS

или

XLT-11-24-RTS

Настенный монтаж, по заказу - с дополнительной системой пробоот-бора

Общепромышлен

ное

Взрывозащищенное

исполнение

0ExibIIBT4

* Сенсоры с маркировкой XLT предназначены для измерений в среде с объемной долей диоксида углерода свыше 0,5 %.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения объемной доли кислорода.

Встроенное программное обеспечение обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического сенсора);

-    отображение результатов измерений на дисплее;

-    формирование выходного аналогового сигнала;

-    формирование релейного выходного сигнала (в зависимости от модели);

-    самодиагностику аппаратной части газоанализатора;

-    настройку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли кислорода по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала (в зависимости от модели);

3)    формирование релейного выходного сигнала (в зависимости от модели);

4)    непрерывную самодиагностику аппаратной части газоанализатора.

Встроенное программное обеспечение газоанализаторов идентифицируется путем отображения номера версии на дисплее при включении электрического питания.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение (в зависимости от исполнения)

GPR-1500

GPR-2500

Идентификационное наименование ПО

A □ 1161ATEXANALOG

A^ 1161 C4

Номер версии (идентификационный номер) ПО

1.14

1.14

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

C7D9DEEC

231CC14B

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

CRC32

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм приведены только для ПО версий, указанных в таблице.

Технические характеристики

Таблица 3 - Основные метрологические характеристики газоанализаторов

Обозначение модели газоанализатора

Диапазон измерений объемной доли кислорода 1)1 2)

Пределы допускаемой основной приведенной погрешности, %

GPR-1500

от 0 до 10 млн-1

±15

от 0 до 100 млн-1

±15

от 0 до 1000 млн-1

±10

от 0 до 1 %

±6

от 0 до 25 %

не нормированы 3)

GPR-2500

от 0 до 1 %

±6

от 0 до 5 %

±3

от 0 до 10 %

±3

от 0 до 25 %

±2

1)    Газоанализаторы обеспечивают возможность работы в одном фиксированном по выбору пользователя диапазоне измерений или автоматическое переключение между диапазонами в

зависимости от значения измеряемой величины.

2)    1

’ Наименьший разряд индикации дисплея газоанализаторов 0,01 млн для GPR-1500,

0,001 % для GPR-2500.

3) Используется для настройки показаний газоанализатора по чистому атмосферному воздуху.

Таблица 4 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Пределы допускаемой вариации выходного сигнала газоанализаторов, в долях от пределов допускаемой основной приведенной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализатора от изменения атмосферного давления в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности

±1,0

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности окружающей среды в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления 1) выходного сигнала по уровню 0,9 (Т0,9д), с:

-    GPR-1500

-    GPR-2500

10

13

Время прогрева газоанализаторов, мин, не более

10 2)

Интервал времени непрерывной работы без корректировки выходного сигнала, месяцев

3

Нормальные условия измерений:

»-» 0/-ч

-    диапазон температуры окружающей среды, C:

-    диапазон относительной влажности окружающей среды при температуре +25 0C, %

-    диапазон атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 98 до 104,6

1)    При увеличении содержания кислорода. Время восстановления модели GPR-1500 при нахождении в среде атмосферного воздуха 60 с при продувке чистым азотом до уровня 10 млн-1 составляет 1 ч.

2)    Без учета времени восстановления.

Таблица 5 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В

от 18 до 24

Электрическая мощность, потребляемая газоанализатором, В-А, не более

1,2

Габаритные размеры, мм, не более: - высота

101,6

- ширина

228,6

- длина

76,2

Масса газоанализатора, кг, не более

4,54

Средний срок службы электрохимических сенсоров, месяцев: - GPR-12-333 1), XLT-12-333 1), XLT-11-24-RTS

24

- GPR-11-32-RTS

36

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20 000

Степень защиты корпуса по ГОСТ 14254-2015

IP 65

Условия эксплуатации:

- диапазон температуры окружающей среды, °С сенсоры GPR-12-333, GPR-11-32-RTS

от +5 до +45

сенсоры XLT-12-333, XLT-11-24-RTS

от -10 до +45

- относительная влажность, %, не более

80

- атмосферное давление, кПа

2) 3

-расход анализируемой среды через газоанализатор , дм /мин

от 84 до 107

от 0,5 до 1

Продолжение таблицы 5_

_Наименование характеристики__Значение_

Маркировка взрывозащиты__0Ex ia IIBT4_

1)    При объемной доле кислорода в анализируемой среде не более 1000 млн-1 при температуре +25 0С и давлении 101,3 кПа.

2)    За счет избыточного давления в точке отборы пробы или внешнего побудителя расхода. Штуцер выхода газовой смеси - при атмосферном давлении._

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой стороне корпуса.

Комплектность

Таблица 8 - Комплект газоанализатора

Наименование

Обозначение

Кол.

Примечание

Газоанализатор кислорода GPR модели GPR-1500, GPR-2500

-

1 шт.

модель по заказу

Руководство по эксплуатации

-

1 экз.

-

Методика поверки

МП-242-2338-2019

Комплект принадлежностей

-

1 компл.

-

Поверка

осуществляется по документу МП-242-2338-2019 «ГСИ. Газоанализаторы кислорода GPR модели GPR-1500, GPR-2500. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 июня 2019 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси кислород - азот (ГСО 10531-2014) в баллонах под давлением;

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - генератор микроконцентраций кислорода ГК-500 (ФИФ № 34953-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы «Analytical Industries Inc. dba Advanced Instruments Inc.», США

77467-20
Номер в ГРСИ РФ:
77467-20
Производитель / заявитель:
"Analytical Industries Inc.", США
Год регистрации:
2020
Cрок действия реестра:
10.02.2025
