| Номер в госреестре | 77481-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AON-F |
| Изготовитель | "CGS Instrument Transformers S.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока AON-F предназначены для передачи сигналов измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы устанавливаются в шинопроводах, на вводах генераторных выключателей и в элегазовых генераторных распредустройствах.
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы не имеют собственной первичной обмотки. Первичной обмоткой трансформатора является токоведущая шина аппарата, высоковольтная изоляция обеспечивается за счет собственной изоляции аппарата. Трансформаторы могут иметь до четырех вторичных обмоток на тороидальных сердечниках, которые устанавливаются на алюминиевый каркас. Выводы вторичных обмоток подключаются к клеммным колодкам, закрепленных в шкафу управления выключателей. Коробка вторичных выводов закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа к выводам. Трансформаторы могут выполнять одновременно функции защиты и измерения. Во всех трансформаторах с номинальными первичными токами выше 8000 А предусмотрена экранирующая обмотка для минимизации эффекта от случайных потоков, произведенных

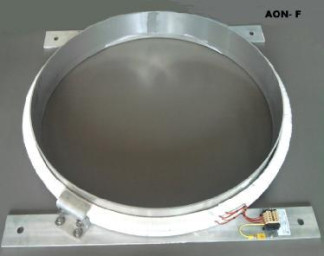

AON F
смежными шинами.
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальные первичные токи, А | 50 - 31500 |
| Номинальные вторичные токи, А | 5 или 1 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Параметры обмоток для измерений | |
| Классы точности | 0,2; 0,2S; 0,5; 0,5S; 1,0 |
| Коэффициент безопасности | от 5 до 15 |
| Номинальные нагрузки, В-А | от 3 до 100 |
| Параметры обмоток для защиты | |
| Классы точности | 5Р, 10Р |
| Предельная кратность | от 5 до 40 |
| Номинальные нагрузки, В-А | от 3 до 100 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 200 |
| Габаритные размеры, мм, не более | 0550 x 0720 x 90 / 01040 x 01180 x 300 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 от минус 40 до плюс 90оС |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | AON-F | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока AON-F
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки ГОСТ 7746-2015. ГСИ. Трансформаторы тока. Общий технические условия
