| Номер в госреестре | 77485-20 |
| Наименование СИ | Датчики температуры и относительной влажности воздуха |
| Обозначение типа СИ | t026 TTEPRH |
| Изготовитель | "Siap+Micros s.p.a.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и относительной влажности воздуха t026 TTEPRH (далее -датчики t026) предназначены для измерений температуры и относительной влажности воздуха.
Принцип действия датчиков t026 при измерении температуры воздуха основан на линейной зависимости электрического сопротивления платинового чувствительного элемента Pt100 от температуры окружающей среды. Для измерений относительной влажности воздуха используется емкостной датчик, между электродами которого располагается тонкопленочный полимерный сорбент. Изменение относительной влажности воздуха приводит к изменению диэлектрической проницаемости сорбента по линейному закону и, как следствие, емкости датчика.
Конструктивно датчики t026 выполнены в виде зонда с удлинительным кабелем, помещенного в радиационную защиту. На верхнем торце зонда расположены чувствительные элементы и защитная мембрана, на нижнем торце расположен разъем питания и передачи данных.
В процессе измерений датчиками t026 фиксируются электрические сигналы, поступающие от чувствительных элементов. Далее датчики t026 по алгоритмам SIAP+MICROS S.P.A. рассчитывают температуру и относительную влажность воздуха.
Корпус датчиков t026 изготовлен из устойчивого к воздействию окружающей среды пластика. Радиационная защита предотвращает попадание прямых солнечных лучей на чувствительные элементы датчиков t026.
Датчики t026 выпускаются в четырех исполнениях: t026 TTEPRH-N, t026 TTEPRH-I, t026 TTEPRH-V, t026 TTEPRH-S. Исполнения датчиков t026 отличаются параметрами выходного сигнала для передачи измеренных данных:
- датчики t026 в исполнении t026 TTEPRH-N имеют выход сопротивления для измерения температуры воздуха и выход напряжения 0-1 В для измерения относительной воздуха;
- датчики t026 в исполнении t026 TTEPRH-I имеют унифицированный токовый выход 4-20 мА для измерений температуры и относительной влажности воздуха;
- датчики t026 в исполнении t026 TTEPRH-V имеют унифицированный выход напряжения 0-2 В для измерений температуры и относительной влажности воздуха;
- датчики t026 в исполнении t026 TTEPRH-S преобразуют измеренные данные в цифровой сигнал для передачи по каналу связи RS-485.

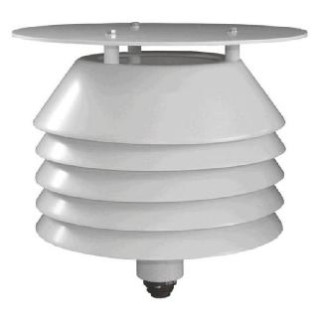

Общий вид датчиков t026 представлен на рисунке 1.
Г
V
Рисунок 1 - Общий вид датчиков t026
Датчики t026 имеют встроенное программное обеспечение «Firmware» (далее- ПО). Встроенное ПО обеспечивает сбор, обработку и передачу результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Firmware» |
| Номер версии (идентификационный номер) ПО, не ниже | 1.7.4 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -55 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±(0,1+0,002-|t|)* |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 |
| *t - измеренная температура воздуха, °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 10 до 16 |
| Потребляемая мощность, ВА, не более | 0,4 |
| Наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет | 8 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| -высота; | 275 |
| -диаметр | 240 |
| Масса, кг, не более | 1,4 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от -55 до +60 |
| - относительная влажность воздуха, % | от 0 до 100 |
| - атмосферное давление, гПа | от 700 до 1100 |
наносится в виде наклейки на корпус датчика t026 и типографским способом на паспорт. Комплектность средства измерений
Таблица 4 - Комплектность датчиков t026
| Наименование | Обозначение | Кол-во |
| Датчик температуры и относительной влажности воздуха | в зависимости от исполнения | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2540-0043-2019 | 1 экз. |
Поверкаосуществляется по документу МП | 2540-0043-2019 «ГСИ. Датчики | температуры и |
относительной влажности воздуха t026 TTEPRH. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 17.07.2019 года.
Основные средства поверки:
Рабочий эталон температуры 3-го разряда по ГОСТ 8.558-2009 (термопреобразователи). Измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер в Федеральном информационном фонде 46432-11.
Рабочий эталон 2-го разряда относительной влажности по ГОСТ 8.547-2009 (гигрометры), абсолютная погрешность ±1 %.
Мультиметр цифровой Fluke 15B+, регистрационный номер в Федеральном информационном фонде 59778-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация SIAP+MICROS S.P.A., Италия
