| Номер в госреестре | 77501-20 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | ТЕСТ-1801 |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 19.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные ТЕСТ-1801 (далее по тексту - системы) предназначены для воспроизведений напряжения постоянного тока, воспроизведений амплитудных значений напряжения переменного тока, измерений мгновенных значений напряжения постоянного тока, а также для регистрации и отображения результатов измерений и расчетов.
Конструктивно системы представляют собой электронную стойку СЭ202 с прикреплённой к ней коммутационной панелью КП-1801, предназначенной для подсоединения к измерительным каналам проверяемого объекта контроля (далее - ОК). В стойку СЭ202 установлены блок электронный БЭ283, а также источник питания постоянного тока ИП-400. Блок электронный БЭ283 образован базовым блоком (крейтом) стандарта VXI с установленными в нём функциональными модулями (мезонинами): генераторы сигналов высокочастотные цифровые МГКС и осциллограф цифровой ОСЦ5. Коммутация между функциональными узлами БЭ283 осуществляется при помощи интерфейса Ethernet.
Дополнительно системы имеют каналы формирования токовых команд управления, каналы коммутации и обмена данными по интерфейсам RS232/422/485.
Функционально системы выполнены по магистрально-модульному принципу, на основе стандарта VXI. Системы построены на базе универсальных измерительных каналов (ИК), работающих под управлением ПЭВМ и включают в себя:
- каналы воспроизведения напряжения постоянного тока;
- каналы воспроизведения амплитудных значений напряжения переменного тока;
- ИК мгновенных значений напряжения.
Каналы воспроизведения напряжения постоянного тока реализованы источником питания ИП-400, принцип действия основан на преобразовании переменного сетевого напряжения, с последующим выравниванием и подачей через стабилизатор и фильтр стабилизированного напряжения постоянного тока.
Каналы воспроизведения амплитудных значений напряжения переменного тока реализованы генератором сигналов высокочастотным цифровым МГКС, принцип действия основан на прямом цифровом синтезе сигналов с использованием внутренней памяти и цифроаналоговом преобразовании кодов в амплитудные значения напряжения переменного тока на выходе.
ИК мгновенных значений напряжения постоянного тока реализованы осциллографом цифровым ОСЦ5, принцип действия основан на аналого-цифровом преобразовании мгновенных значений напряжения постоянного тока в цифровой код, с последующим запоминанием цифрового кода в оперативно запоминающее устройство (ОЗУ) с целью наблюдения формы сигнала и измерений его параметров.

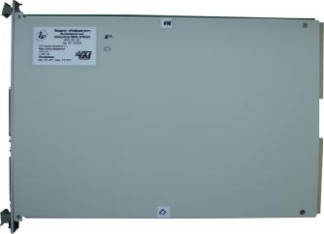

Общий вид систем приведен на рисунках 1 и 2. Защита от несанкционированного доступа предусмотрена на винтах крепления боковых экранирующих панелей функциональных модулей систем в виде разрывной наклейки. Схема пломбировки от несанкционированного доступа функциональных модулей систем приведена на рисунке 3.
Рисунок 2 - Схема пломбировки от несанкционированного доступа функциональных модулей
систем
Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций PovCalc.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Povcalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Каналы воспроизведения напряжения постоянного тока | |
| Диапазон воспроизведений напряжения постоянного тока, В | от 10 до 35 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±0,2 |
| Каналы воспроизведения амплитудных значений напряжения переменного тока | |
| Диапазон воспроизведений амплитудных значений напряжения переменного тока частотой 100 Гц, В | от -3 до +3 |
| Пределы допускаемой приведённой к верхней границе диапазона воспроизведений погрешности воспроизведений амплитудных значений напряжения переменного тока частотой 100 Гц, % | ±1 |
| ИК мгновенных значений напряжения постоянного тока | |
| Диапазоны измерений мгновенных значений напряжения постоянного тока, В | ±5 ±50 |
| Пределы допускаемой приведённой к верхней границе диапазона измерений погрешности измерений мгновенных значений напряжения постоянного тока, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Сопротивление защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания относительно корпуса стойки СЭ202, МОм, не менее | 20 |
| Электрическая прочность изоляции цепи сетевого питания стойки СЭ202 выдерживает в течение 1 минуты, В, не менее | 1500 |
| Максимальная потребляемая мощность, В • А, не более | 200 |
| Габаритные размеры стойки СЭ202, мм, не более: - глубина - ширина - высота | 1100 630 1000 |
| Масса системы без учета ЗИП-О, кг, не более | 100 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без предъявления требований к механическим воздействиям, температуре и относительной влажности воздуха) | УХЛ1.1 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ТЕСТ-1801 | - | 1 шт.* |
| Комплект ЗИП-О | ФТКС.305656.293 | 1 шт. |
| Руководство по эксплуатации | ФТКС.411713.312РЭ | 1 экз. |
| Формуляр | ФТКС.411713.312ФО | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
| * - В соответствии с заказом. | ||
осуществляется по разделу 13 «Методика поверки» документа ФТКС.411713.312РЭ «Системы автоматизированные измерительные ТЕСТ-1801. Руководство по эксплуатации», утвержденному ООО «ИЦРМ» 11 декабря 2019 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор многофункциональный Fluke 5502E (регистрационный номер в Федеральном информационном фонде 55804-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ФТКС.411713.312ТУ Системы автоматизированные измерительные ТЕСТ-1801. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
