| Номер в госреестре | 77502-20 |
| Наименование СИ | Тахометры электронные |
| Обозначение типа СИ | TACHTROL 30 |
| Изготовитель | "AI-Tek Instruments, LLC", США |
| Год регистрации | 2020 |
| Срок свидетельства | 19.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры электронные TACHTROL 30 (далее - тахометры) предназначены для измерений временных параметров периодических процессов (частота входного сигнала) и преобразований частоты входного сигнала в частоту вращения.
Принцип действия тахометров основан на подсчете поступающей от первичных преобразователей периодической последовательности импульсов в течение определенного интервала времени.
Конструктивно тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещен дисплей отображения информации, кнопки управления и программирования. Информация о частоте вращения отображается в диапазоне от 3 до 15000 об/мин. Клеммы для подключения к первичному преобразователю, внешним устройствам и к источнику питания расположены на задней панели тахометров. Тахометры имеют 1 измерительный входной канал.
Тахометры выпускаются в модификации Т77630-10.

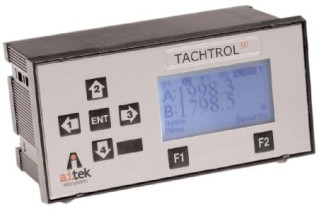

Общий вид, место нанесения знака поверки тахометров представлены на рисунке 1.
Рисунок 1 - Общий вид, место нанесения знака поверки тахометров Пломбирование тахометров не предусмотрено.
Тахометры имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования тахометра, реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство тахометров предприятием-изготовителем и недоступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики тахометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Tachtrol plus |
| Номер версии (идентификационный номер ПО), не ниже | 1.08 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты входных импульсов, Гц | от 3 до 15000 |
| Пределы допускаемой относительной погрешности измерений частоты входных импульсов, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более | от -10 до +55 90 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 150x80x80 |
| Масса, кг, не более | 0,5 |
| Средняя наработка на отказ, ч | 130000 |
| Средний срок службы, лет | 20 |
наносится типографским способом на титульный лист руководства по эксплуатации и любым технологическим способом на маркировочную табличку, расположенную на корпусе тахометров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахометр электронный TACHTROL 30 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-266-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-266-19 «Тахометры электронные TACHTROL 30. Методика поверки», утвержденному ООО «ИЦРМ» «17» октября 2019 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на тахометр согласно рисунку 1 и на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
