Источники питания постоянного тока типа ITC (далее по тексту - источники) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Источники питания постоянного тока типа ITC (далее по тексту - источники) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
| Номер в госреестре | 77507-20 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | ITC |
| Изготовитель | "ITECH Electronic Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 19.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока типа ITC (далее по тексту - источники) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Источники питания являются электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. Напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и одновременно отображаются на дисплее. Для активного охлаждения используются вентиляторы с интеллектуальным управлением для энергосбережения и снижения шума. Управление и контроль режимов работы источников осуществляется встроенным микропроцессором.
Источники выпускаются в 11 различных модификациях, отличающихся между собой выходной мощностью и диапазонами воспроизводимых напряжения и силы постоянного тока.
Модификации источников ITC71810, ITC73060, ITC71650, ITC76015, ITC73510, ITC760H15, ITC76030, ITC76060 имеют один выход напряжения и тока.
Модификации источников ITC73060-3, ITC76030-3, ITC73303 имеют три выхода напряжения и тока, гальванически развязанные между собой. Выходное напряжение или ток каждого канала можно независимо задать от нуля до максимального номинального значения. Для увеличения нагрузочной способности по напряжению или току выходные каналы можно объединять параллельно или последовательно.
Источники питания снабжены защитой от перегрева, защитой от перегрузки по напряжению, защитой от перегрузки по току. Источники питания имеют внутреннюю память для сохранения и вызова рабочих состояний.
Источники модификаций ITC71650, ITC76015, ITC73510, ITC760H15, ITC73060-3, ITC76030-3 оснащены функцией удаленных измерений для оперативной компенсации выходного напряжения. Управление выходом в этих моделях может осуществляться с помощью таймера.
Источники модификаций ITC71650, ITC76015, ITC73510, ITC760H15 позволяют воспроизводить выходные параметры по списку, состоящему из 150 этапов. В памяти может находиться 9 файлов со списками. Работа по списку осуществляется с помощью триггера с передней панели или удаленно.
Для удаленного управления источники ITC71650, ITC76015, ITC73510, имеют встроенные коммуникационные интерфейсы RS232, USB, GPIB, RS485.
Модель источника ITC760H15 имеет встроенный коммуникационный интерфейс RS232, USB, GPIB.
Модели ITC73060-3, ITC76030-3 имеет встроенный коммуникационный интерфейс RS232, USB.
Модели ITC71810, ITC73060, ITC73303 оснащены только интерфейсом RS232 с уровнями
TTL.
Модели ITC76030, ITC76060 не имеют коммуникационных интерфейсов и управляются только с передней панели.

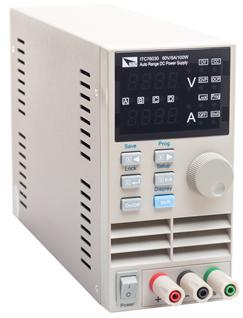

Общий вид источников питания постоянного тока типа ITC представлен на рисунке 1. Места нанесения пломб представлены на рисунке 2.
В источниках используется встроенное программное обеспечение (ПО). Конструкция источников исключает возможность несанкционированного влияния на ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
В зависимости от наличия внешних интерфейсов на различных модификациях источников, для управления ими с помощью компьютера используются разные версии внешнего ПО. Идентификационные данные ПО источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
ITC71810, ITC73060, ITC73510, |
ITC76015, ITC71650 |
|
Идентификационное наименование ПО |
PV6900 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.0.8 |
|
ITC73060-3, ITC76030-3, ITC73303 |
|
|
Идентификационное наименование ПО |
PV6300 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.0.1, 1.0.0.6 |
|
ITC760H15 |
|
|
Идентификационное наименование ПО |
PV6700 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.0.5 |
Таблица 2- Метрологические характеристики источников
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
ITC760H15 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 600 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 5 |
|
Дискретность установки выходного напряжения, мВ |
100 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения постоянного тока, мВ |
±(0,3-ивых+200) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от !макс до 0 |
±(0,1-ивых+50) ±750 |
|
Пределы допускаемой дополнительной погрешности измерения (воспроизведения) напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,2-ивых+100) |
|
Полный размах пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более |
300 |
|
Дискретность установки выходного тока, мА |
10 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(1,0Твых+20) |
|
Нестабильность выходного тока в режиме стабилизации тока, мА - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от имакс до 0,1U макс |
±(1,0IBbIX+10) ±(1,0W+10) |
|
Пределы допускаемой дополнительной погрешности измерений (воспроизведения) тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА |
±(0,3-W+10) |
|
Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более: |
30 |
|
1 |
2 |
|
ITC71810 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 18 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 10 |
|
Дискретность установки выходного напряжения, мВ |
10 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ |
±(0,5-ивых+10) |
|
Дискретность измерений выходного напряжения, мВ |
10 |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: -при изменении напряжения питания на ±10 % от номинального значения -при изменении тока нагрузки от 1макс до 0 |
±(0,1-ивых+3) ±750 |
|
Полный размах пульсаций среднеквадратического значения выходного напряжения в режиме стабилизации напряжения, мВ, не более |
0,5 / 3 |
|
Пределы допускаемой дополнительной погрешности измерений напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,2-ивых+10) |
|
Дискретность установки выходного тока, мА |
10 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(2,0Твых+10) |
|
Дискретность измерений выходного тока, мА |
10 |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от имакс до 0,1U макс |
ыы вв нч нч О ^ ^ о" |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
5 |
|
Пределы допускаемой дополнительной погрешности измерения тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА |
±(1-1вых+15) |
|
ITC73060 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 32 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 6 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ |
±(0,5-ивых+10) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от 1макс до 0 |
±(0,1-ивых+3) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения (среднеквадратичное значение / полный размах), мВ, не более: |
0,5 / 3 |
|
Пределы допускаемой дополнительной погрешности измерений напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,2-ивых+10) (ивых<20В) ±(0,2-ивых+100) (ивых>20В) |
|
Дискретность установки выходного тока , мА |
10 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(2,0Твых+10) |
|
Дискретность измерений выходного тока, мА |
10 |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: при изменении напряжения питания на ±10 % от номинального значения при изменении напряжения на нагрузке от имакс до 0,1U макс |
ыы м м нч нч О ^ ^ о' |
|
1 |
2 |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
5 |
|
Пределы дополнительной погрешности измерения тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА |
±(1,0-W + 15) |
|
ITC73060-3 |
|
|
Количество каналов, шт |
3 |
|
Диапазон воспроизведения напряжения постоянного тока, В - каналы 1 и 2 - канал 3 |
от 0 до 30 от 0 до 5 |
|
Диапазон воспроизведения силы постоянного тока, А - каналы 1 и 2 - канал 3 |
от 0 до 6 от 0 до 3 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения (все каналы), мВ |
±(0,3-ивых+10) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: (все каналы) - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от !макс до 0 |
±(0,1-ивых+3) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения (среднеквадратичное значение / полный размах), мВ, не более |
1 / 4 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,3-ивых+10) |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА - каналы 1 и 2 - канал 3 |
±(1,0Твых+8) ±(1,0Твых+5) |
|
Нестабильность выходного тока в режиме стабилизации тока, мА при изменении напряжения питания на ±10 % от номинального значения при изменении напряжения на нагрузке от имакс до 0,Шмакс |
±(0,1Твых+3) ±(0,1Твых+3) |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
4 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА |
±(1,0Твых+0,05) |
|
ITC73303 |
|
|
Количество каналов, шт |
3 |
|
Диапазон воспроизведения напряжения постоянного тока, В -каналы 1 и 2 -канал 3 |
от 0 до 30 от 0 до 5 |
|
Диапазон воспроизведения силы постоянного тока, А каналы 1 - 3 |
от 0 до 3 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ |
±(0,6-ивых+20) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: (все каналы) |
|
|
- при изменении напряжения питания на ±10 % от номинального значения |
±(0,1-ивых+4) |
|
- при изменении тока нагрузки от !макс до 0 |
±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ (среднеквадратичное значение / полный размах), не более |
1 / 5 |
|
1 |
2 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,3-ивых+10) |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(2,0Твых+10) |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от имакс до 0,1U макс |
Я ыы вв нч нч 6Л 6Л |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
6 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА |
±(1,0-W+0,05) |
|
ITC73510 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 60 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ |
±(0,3-ивых+5) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от !макс до 0 |
±(0,1-ивых+10) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, полный размах, мВ, не более |
8 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,3-ивых+10) |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(1,0-w+10) |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от имакс до 0,1U макс |
±(0,5Твых+4) ±(0,5Твых+4) |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
6 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, мА от изменения температуры окружающей среды в диапазоне рабочих температур |
±(1,0Твых+0,05) |
|
ITC76030 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 60 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 5 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) напряжения постоянного тока, мВ |
±(0,5-ивых+10) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ± 10% от номинального значения - при изменении тока нагрузки от !макс до 0 |
±(0,1-ивых+3) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, среднеквадратичное значение, мВ, не более: |
2 |
|
Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного тока, мА |
2) ы т? (2, ±( |
|
1 |
2 |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от имакс до 0,1U макс |
±(1,0Твых+3) ±(0,1Твых+3) |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
5 |
|
ITC76060 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 60 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 8 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) напряжения постоянного тока, мВ |
±(0,5•Uвых+10) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ± 10% от номинального значения - при изменении тока нагрузки от !макс до 0 |
±(0,1-UmK+5) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, среднеквадратичное значение, мВ, не более: |
5 |
|
Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного тока, мА |
5) ы т? (3 ±( |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от Um^ до 0,1U макс |
±(1Твых+5) ±(0,1Твых+5) |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
8 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 60 |
|
ITC76030-3 |
|
|
Количество каналов, шт |
3 |
|
Диапазон воспроизведения выходного напряжения, В -каналы 1 и 2 -канал 3 |
от 0 до 60 от 0 до 5 |
|
Диапазон воспроизведения выходного тока, А -каналы 1 - 3 |
от 0 до 3 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ -каналы 1 и 2 -канал 3 |
±(0,3•Uвых+10) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения (все каналы), мВ: - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от !макс до 0 |
±(0,1-UmK+3) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, (среднеквадратичное значение / полный размах), мВ, не более |
1 / 4 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения, от изменения температуры окружающей среды в диапазоне рабочих температур, мВ |
±(0,3•Uвых+10) |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА -каналы 1 и 2 -канал 3 |
±(1,0Твых+5) ±(1,0Твых+5) |
|
1 |
2 |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от имакс до 0,1U макс |
±(0,1Твых+3) ±(0,1Твых+3) |
|
Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более |
4 |
|
Пределы дополнительной погрешности измерений тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА |
±(1,0Твых+5) |
|
ITC76015 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 60 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 25 |
|
Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного напряжения, мВ |
±(0,3•UвьIх+5) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от 1макс до 0 |
±(0,1•Uвых+30) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, полный размах, мВ, не более |
20 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(1,0Твых+25) |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от Um^ до 0,1U макс |
±(1,0-WH0) ±(1,0-W+10) |
|
Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более: |
15 |
|
ITC71650 |
|
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 150 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного напряжения, мВ |
±(0,3•Uвых+20) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от !макс до 0 |
±^,1^+25) ±750 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, полный размах, мВ, не более |
50 |
|
Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА |
±(1,0Твых+25) |
|
Нестабильность выходного тока в режиме стабилизации тока, мА: - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от U^^ до 0,1U макс |
±(0,5Твых+10) ±(0,5Твых+10) |
|
Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более: |
15 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 150 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного напряжения, мВ |
±(0,3•Uвых+20) |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации |
|
|
нормальные: |
|
|
-температура, °С |
от +15 до +25 |
|
-относительная влажность, % |
от 30 до 80 |
|
рабочие: |
|
|
-температура, °С |
от 0 до +40 |
|
-относительная влажность при +25°С, % |
80 |
|
Напряжение питания, В при частоте 50/60 Гц |
110/220±10% |
|
ITC760H15 |
|
|
Выходная мощность, Вт |
850 |
|
Потребляемая мощность, В А, не более |
1100 |
|
Условия эксплуатации: |
|
|
Габаритные размеры (длина х ширина х высота), мм, не более |
445х215х90 |
|
Масса, кг, не более |
6 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
62700 |
|
ITC71810 |
|
|
Выходная мощность, Вт |
180 |
|
Потребляемая мощность, В А, не более |
750 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
355х215х90 |
|
Масса, кг, не более |
8,5 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
64300 |
|
ITC73060 |
|
|
Выходная мощность, Вт |
192 |
|
Потребляемая мощность, В А, не более |
750 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
321х215х88 |
|
Масса, кг, не более |
|
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
64300 |
|
ITC73060-3 |
|
|
Выходная мощность, Вт |
|
|
- каналы 1 и 2 |
180 |
|
- канал 3 |
15 |
|
Потребляемая мощность, В А, не более |
1000 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
453х215х88 |
|
Масса, кг, не более |
8,5 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
64500 |
|
ITC73303 |
|
|
Потребляемая мощность, В А, не более |
750 |
|
Габаритные размеры (длина х ширина х высота, мм, не более |
453х215х88 |
|
Масса, кг, не более |
7,1 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
64500 |
|
1 |
2 |
|
|
ITC73510 |
||
|
Выходная мощность, Вт |
200 |
|
|
Потребляемая мощность, В А, не более |
550 |
|
|
Габаритные размеры (длина х ширина х высота), мм, не более |
355х215х90 |
|
|
Масса, кг, не более |
7,7 |
|
|
Средний срок службы, лет |
10 |
|
|
Средняя наработка на отказ, ч |
59800 |
|
|
ITC76030/ITC76060 |
||
|
Выходная мощность, Вт |
100 |
180 |
|
Потребляемая мощность, В А, не более |
300 |
600 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
282х88х175 |
282х88х175 |
|
Масса, кг, не более |
2,5 |
2,5 |
|
Средний срок службы, лет |
10 |
10 |
|
Средняя наработка на отказ, ч |
62700 |
59800 |
|
ITC76030-3 |
||
|
Выходная мощность, Вт |
||
|
-каналы 1 и 2 |
180 |
|
|
-канал 3 |
15 |
|
|
Потребляемая мощность, В А, не более |
1000 |
|
|
Габаритные размеры (длина х ширина х высота), мм, не более |
453х215х88 |
|
|
Масса, кг, не более |
8,5 |
|
|
Средний срок службы, лет |
10 |
|
|
Средняя наработка на отказ, ч |
59800 |
|
|
ITC76015 / ITC71650 |
||
|
Выходная мощность, Вт |
600 |
600 |
|
Потребляемая мощность, В А, не более |
2000 |
2000 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
355х215х90 |
355х215х90 |
|
Масса, кг, не более |
15 |
15 |
|
Средний срок службы, лет |
10 |
10 |
|
Средняя наработка на отказ, ч |
62700 |
59800 |
наносится на заднюю панель источника методом наклейки.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока типа ITC |
— |
1 |
|
Шнур питания |
— |
1 |
|
USB-кабель* |
— |
1 |
|
Сертификат калибровки |
— |
1 |
|
Руководство пользователя |
— |
1** |
|
Методика поверки |
— |
1*** |
|
* - поставляется для моделей ITC73060; ITC71650; ITC76015; ITC73510; ITC760H15; ITC73060-3; ITC76030-3; ITC73303; ** - поставляется на компакт-диске; *** - поставляется в электронном или печатном виде. |
||
осуществляется по документу МП 77507-20 «Источники питания постоянного тока типа ITC. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 13.06.2019 г.
Основные средства поверки:
-мультиметр цифровой Fluke 8845A (регистрационный номер в Федеральном информационном фонде 57943-14);
-катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58);
-микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А Техническая документация «ITECH ELECTRONIC СО., LTD»
| Зарегистрировано поверок | 83 |
| Поверителей | 14 |
| Актуальность данных | 21.11.2024 |
