| Номер в госреестре | 77515-20 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-7.5 |
| Изготовитель | ООО ПКФ "Трансмастер", г.Челябинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик АТЗ - 7.5 (далее - ТМ), является транспортной мерой полной вместимости, предназначенной для временного хранения, транспортировки и измерения объема выдаваемых нефтепродуктов.
Принцип действия ТМ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны ТМ. Наполнение цистерны ТМ осуществляется через заливной люк горловины. Слив нефтепродукта происходит с помощью насоса или самотеком.
ТМ состоит из базового автомобильного шасси и монтируемой на нем стальной односекционной цистерны, в поперечном сечении имеющую чемоданообразную форму. В верхней части цистерны приварена горловина, выполненная в поперечном сечении в виде прямоугольной формы.
К шасси автомобиля автоцистерна крепится при помощи стяжных лент. Площадка обслуживания изготовлена из просеченного листа с противоскользящим эффектом. ТМ оборудована лестницей для подъема на площадку обслуживания.
Электрооборудование ТМ состоит из системы световой сигнализации и наружного освещения. ТМ снабжается противопожарными средствами, к которым относятся: огнетушитель, ящик для песка, заземляющее устройство.
Узел выдачи топлива ТМ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО-25 (регистрационный номер 59916-15), насоса СЦЛ-00А, предохранительного клапана и раздаточного рукава с краном топливораздаточным РКТ-20.

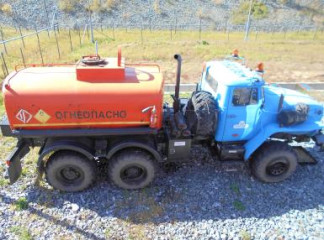

Общий вид ТМ представлен на рисунке 1. Места пломбирования от несанкционированного доступа показаны на рисунках 2 - 5.
Г
: TV-' Л-1,1 .
\ г \ ' \ u
Рисунок 2 - Пломбировка запорного меха- Рисунок 3 -Пломбировка крана трубопрово-низма крышки заливной горловины да
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| АТЗ - 7.5 | |
| Номинальная вместимость, м3 | 7,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| АТЗ - 7.5 | |
| Количество секций в цистерне, шт. | 1 |
| Назначенный срок службы, лет | 10 |
| Полный срок службы (до списания), лет | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, не более, % | от -45 до +45 от 84,0 до 106,7 98 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | АТЗ - 7.5 | 1 шт. (заводской № 034) |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»
Основные средства поверки:
- весы автомобильные электромеханические для статического взвешивания ВА-60Л (регистрационный номер 20976-07);
- термогигрометр ИВА-6А-Д (регистрационный номер 46434-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТМ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке - в виде наклейки и оттиска повери-тельного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к автотопливозаправщику АТЗ - 7.5
Приказ Росстандарта от 07 февраля 2018 года № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
