| Номер в госреестре | 77516-20 |
| Наименование СИ | Автоцистерна для жидких нефтепродуктов |
| Обозначение типа СИ | 4649А2-10 |
| Изготовитель | ООО "Торговый дом "Трансмастер", г.Миасс |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна для жидких нефтепродуктов 4649А2-10 (далее - ТМ), является транспортной мерой полной вместимости, предназначенной для временного хранения, транспортировки и измерения объема нефтепродуктов.
Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Заполнение ТМ осуществляется через заливной люк. Слив нефтепродукта происходит с помощью насоса или самотеком.
Конструкция ТМ представляет собой стальную двухсекционную цистерну, в поперечном сечении имеющую чемоданообразную форму.
Корпус ТМ изготовлен из листовой стали и усилен внутри перегородками, выполняющими роль поперечных волнорезов. К шасси автомобиля ТМ крепится при помощи стяжных лент.
В верхней части каждой секции ТМ приварена горловина с указателем уровня налива, заливным люком и дыхательным клапаном. В нижней части каждой секции установлены опоры и донный клапан.
ТМ имеет площадки обслуживания из просеченного листа с противоскользящим эффектом. Для подъема на площадку обслуживания служит лестница.

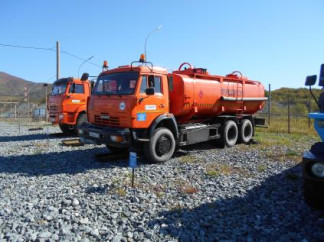

Общий вид ТМ представлен на рисунке 1. Места пломбирования от несанкционированного доступа показаны на рисунках 2, 3.
Рисунок 2 - Пломбировка трубопровода Рисунок 3 - Запорный механизм крышки заливной слива-налива горловины
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 4649А2-10 | ||
| Номинальная вместимость, м3 | Секция 1 | Секция 2 |
| 8,5 | 8,5 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| 4649А2-10 | |
| Количество секций в цистерне, шт. | 2 |
| Назначенный срок службы, лет | 10 |
| Полный срок службы, лет | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, не более, % | от -45 до +45 от 84,0 до 106,7 98 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна для жидких нефтепродуктов | 4649А2-10 | 1 шт. (заводской № 005) |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- весы автомобильные электромеханические для статического взвешивания, ВА-60Л (регистрационный номер 20976-07);
- термогигрометр ИВА-6А-Д (регистрационный номер 46434-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке - в виде наклейки или оттиска пове-рительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к автоцистерне для жидких нефтепродуктов 4649А2-10
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 13 |
| Поверителей | 6 |
| Актуальность данных | 06.12.2024 |
