Установка поверочная УПСГ-1000, 77518-20

Назначение

Установка поверочная УПСГ-1000 (далее - установка) предназначена для воспроизведения заданного объемного расхода и объема газа.

Описание

Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.

В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

Установка применяется для поверки промышленных расходомеров и счетчиков газа в диапазоне воспроизводимых расходов установки.

В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного критического сопла с требуемой расходной характеристикой.

Установка состоит из соплового блока, пульта управления и измерений параметров, прямых участков трубопровода, трех компрессоров, соединительных трубопроводов, монтажного стола.

В состав соплового блока входят набор критических сопел и узел крепления сопла в измерительной магистрали установки.

В состав пульта управления и измерений параметров входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:

-    тягомер показывающий ТмМП-52-М2-УЗ зав. № 9520603. Диапазон измерения от 1,6 до 0 кПа, класс точности 2,5. (регистрационный № 1491-93);

-    вакуумметр показывающий ВПЗ-У зав. № б/н. Диапазон измерений от минус 1 до 0 кгс/см2, класс точности 1,5. (регистрационный № 10135-85);

-    секундомер электронный с таймерным выходом СТЦ-2 (регистрационный № 12112-90);

-    барометр БАММ-1 ( регистрационный № 5738-76);

-    прибор комбинированный Testo 608-Н1 ( регистрационный № 53505-13);

-    термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91).

Компрессоры предназначены для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.

Общий вид установки представлен на рисунке 1.

Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.

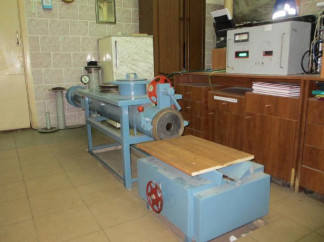

Рисунок 1 - Общий вид установки поверочной УПСГ-1000

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность установки поверочной УПСГ-1000 приведена в таблице 3.

Таблица 3 - Комплектность установки

Поверка

осуществляется по документу МП 1006-13-2019 «Инструкция. ГСИ. Установка поверочная УПСГ-1000. Методика поверки», утвержденному ФГУП «ВНИИР» 13 августа 2019 г.

Основные средства поверки:

-    Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 в соответствии с Приказом Росстандарта №2825 от 29.12.2018, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%.

-    измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-18), диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений температуры от минус 20 °С до 60 °С, диапазон измерений давления от 630 мм рт.ст. до 790 мм рт.ст.;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установке поверочной УПСГ-1000

Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
