| Номер в госреестре | 77524-20 |
| Наименование СИ | Система измерительная для стендовых испытаний узлов и агрегатов вертолетов |
| Обозначение типа СИ | СИСТ-63 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-63 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы и коэффициентов рассогласования тензомостов и формирования на основе полученных данных дискретных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.
Функционально система состоит из измерительных каналов (ИК):
- ИК крутящего момента силы;
- ИК частоты вращения;
- ИК силы;
- ИК аналоговых сигналов от тензодатчиков.
ИК системы состоят из:
а) первичных измерительных преобразователей (ПИП):
- датчик крутящего момента силы БИКМ-М-106М-20000-3, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 58082-14;
- датчик тахометрический МЭД-1, рег. № 64257-16;
- датчик силы U2B, рег. № 64341-16;
б) вторичной электрической части ИК (ВИК), которая представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП).
Принцип действия ИК крутящего момента силы основан на аналогово-цифровом преобразовании аналогового сигнала (сила постоянного тока) от датчика в цифровой код с последующим вычислением на ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК частоты вращения основан на аналогово-цифровом преобразовании импульсного сигнала (частота переменного напряжения) от датчика тахометрического в цифровой код с последующим вычислением на ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК силы основан на аналогово-цифровом преобразовании аналогового сигнала (напряжение постоянного тока) от датчика силы в цифровой код с последующим вычислением на ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК аналоговых сигналов от тензодатчиков (одиночных и подключенных по полумостовой и мостовой схемам) основан на аналогово-цифровом преобразовании аналогового сигнала в цифровой код с последующим вычислением на ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов. Тензодатчики не входят в состав системы.
Система СИСТ-63 изготавливается для эксплуатации в общеклиматических условиях, исполнение О4.1 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 10 до плюс 30 °С, относительной влажностью воздуха до 80 % при температуре плюс 25 °С, без предъявления требований к механическим воздействиям, пониженной влажности, изменению температуры среды и предназначена для эксплуатации в помещениях, не содержащих химически активных сред.

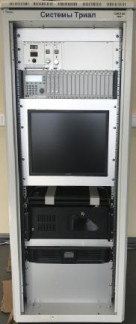

Общий вид стойки управления приведен на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид Рисунок 4 - Общий вид датчика тахометрического датчика крутящего момента МЭД-1 силы БИКМ М-106М-20000-3
Пломбирование системы СИСТ-63 не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Garis (Гарис) в среде операционной системы «MS Windows» и обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Для работы с системой СПО Гарис использует библиотеки, выполняющие следующие функции:
- модуль GarisGrad.dll - фильтрация, градуировочные расчеты;
- модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;
- модуль GarisInterpreter.dll - интерпретатор формул для вычисляемых каналов. Метрологические характеристики системы (таблица 2) нормированы с учетом влияния
СПО Гарис.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | GarisInterpreter.dll |
| Номер версии (идентификационный номер) ПО | Не ниже 0.0.0.147 | Не ниже 0.0.0.147 | Не ниже 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273dff5 e796bee6ff9 | 194871 dff7167e722032 913377f6a8a0 | 1b81ee91d1a68a1b6f6f 04c06b434198 |
| Алгоритм вычисления цифрового идентификатора | MD5 | MD5 | MD5 |
аблица 2 - Метрологические характеристики системы
| Измеряемая величина | Коли чество ИК | Диапазон измерений (ДИ) | Диапазон показаний | ПИП | ВИК | Характеристики погрешности ИК | ||
| Тип | Выходной сигнал | Характеристик и погрешности | Характеристики погрешности | |||||
| Крутящий момент силы | 1 | от 1 до 20000 Н-м | от 0 до 20000 Н-м | БИКМ- М- 106М- 20000-3 | от 4 до 20 мА | Y = ±0,2 % от ВП | Y = ±0,3 % в поддиапазоне от 1 до 10000 Н-м включ. А = ±(0,005 X - 40) Н-м в поддиапазоне св. 10000 до 20000 Н-м | Y = ±0,5 % в поддиапазоне от 1 до 10000 Н-м включ. 5 = ±0,5 % в поддиапазоне св. 10000 до 20000 Н-м |
| Частота вращения | 1 | от 10 до 900 об/мин | от 10 до 900 об/мин | МЭД-1 | от 20 до 1800 Гц | 5 = ±0,1 % | 5 = ±1,4 % в диапазоне от 10 до 60 об/мин включ. 5 = ±0,4 % в диапазоне св. 60 до 900 об/мин | 5 = ±1,5 % в диапазоне от 10 до 60 об/мин включ. 5 = ±0,5 % в диапазоне св. 60 до 900 об/мин |
| Сила | 1 | от 10 до 20000 Н | от 0 до 20000 Н | U2B | от 0,0 до 2,0 мВ/В | Y = ±0,2 % от ВП | Y = ±0,3 % в поддиапазоне от 10 до 10000 Н включ. А = ±(0,005 X - 40) Н в поддиапазоне св. 10000 до 20000 Н | Y = ±0,5 % в поддиапазоне от 10 до 10000 Н включ. 5 = ±0,5 % в поддиапазоне св.10000 до 20000Н |
| Аналоговый сигнал от тензодатчиков | 8 | от -10 до +10 мВ/В | от -10 до +10 мВ/В | - | - | - | 5 = ±0,5 % | 5 = ±0,5 % |
| Примечания: Y - пределы допускаемой приведенной погрешности, нормированные от разницы между верхней и нижней границами ДИ; А - пределы допускаемой абсолютной погрешности; 5 - пределы допускаемой относительной погрешности; ВП - верхняя граница диапазона измерений; Х - текущее измеренное значение. | ||||||||
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, гПа | от +10 до +30 от 30 до 80 от 973 до 1046 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
Таблица 4 - Массогабаритные характеристики компонентов системы
| Компонент системы | Г абаритные размеры мм, | не более | Масса, кг, | |
| длина | ширина | высота | не более | |
| Стойка управления | 600 | 600 | 1450 | 145,0 |
| Датчик крутящего момента силы БИКМ М-106М-20000-3 Ротор | 280 | 280 | 1350 | 58 |
| Статор | 80 | 65 | 35 | 0,1 |
| Блок обработки | 195 | 135 | 60 | 0,4 |
| Датчик тахометрический МЭД-1 | 14 | 14 | 55 | 0,3 |
| Датчик силы U2B | 100 | 120 | 150 | 1,0 |
наносится на стойку управления в виде наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стойка управления в том числе: | СТ1607.30.00.000 | 1 |
| Датчик крутящего момента силы | БИКМ М-106М-20000-3 | 1 |
| Датчик тахометрический | МЭД-1 | 1 |
| Датчик силы | U2B | 1 |
| Комплект кабелей измерительных Кабель для поверки ДР и IU Кабель для поверки ДМ Кабель для поверки ИК силы | СТ720.00.13.000 СТ720.00.15.000 СТ760.00.13.000 | 1 |
| Программное обеспечение | Гарис | 1 |
| Формуляр | СТ630.20.00.000 ФО | 1 |
| Руководство по эксплуатации | СТ630.20.00.000 РЭ | 1 |
| Методика поверки | СТ630-019.01 МП | 1 |
осуществляется по документу СТ630-019.01 МП «Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-63. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.08.2019 г.
Основные средства поверки:
- калибратор-измеритель стандартных сигналов АКИП-7301, рег. № 36814-08;
- калибратор К3607, рег. № 41526-15;
- генератор сигналов специальной формы ГСС-05, рег. № 30405-05;
- средства поверки в соответствии с нормативными документами на поверку ПИП, входящих в состав системы.
Допускается применение иных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-63
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
