Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-5, 77531-20

77531-20
Резервуар стальной горизонтальный цилиндрический РГС-5 предназначен для измерений объема нефти, а также приема, хранения и отпуска нефти.
Карточка СИ
Номер в госреестре 77531-20
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-5
Изготовитель ООО "Завод нефтяного и газового оборудования", г.Воронеж
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-5 предназначен для измерений объема нефти, а также приема, хранения и отпуска нефти.

Описание

Резервуар стальной горизонтальный цилиндрический РГС-5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра.

Резервуар стальной горизонтальный цилиндрический РГС-5 является по принципу действия закрытым, по расположению - подземным.

Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуар стальной горизонтальный цилиндрический РГС-5 расположены на территории НГКП Пякяхинского месторождения, ПСП.

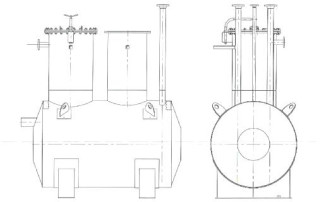

Эскиз резервуара представлена на рисунке 1.

Пломбирование резервуара стального горизонтального цилиндрического РГС-5 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5,0

Пределы допускаемой относительной погрешности вместимости резервуара, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

нефть по ГОСТ Р 51858-2002

Габаритные размеры, мм, не более

- высота

3600

- внутренний диаметр

1600

Условия эксплуатации:

- температура окружающей среды, °С

от -35 до +40

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Кол-во

Резервуар стальной горизонтальный цилиндрический, зав. №299

РГС-5

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рабочий эталон 2 разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости, утвержденной приказом Росстандарта №256 от 7 февраля 2018 г. (установка поверочная (передвижная) с расходомером);

-    система измерительная «Струна», (рег. №28116-09);

-    термометр ртутный стеклянный лабораторный ТЛ - 4, (рег. №28208-04);

-    манометр цифровой, мод.ДМ5002М-А, (рег. № 68984-17);

-    ареометр АНТ-1, (регистрационный № 6262-83);

-    рулетка измерительная металлическая с грузом РНГ, (рег. №43611-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-5

Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 06.11.2024
