| Номер в госреестре | 77533-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - вертикальные стальные цилиндрические со стационарной крышей без понтона, номинальной вместимостью 1000 м .
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и стационарной крышей.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
На боковой стенке резервуаров предусмотрены люки-лазы для обслуживания резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-1000 № 1; 2 расположены на территории АО Транснефть-Дружба МРУ ЛПДС «Белгород».

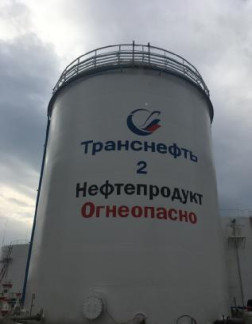

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 1 2 |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 1 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| - средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические | РВС-1000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир оптический В30А (рег. № 67025-17)
- рейка нивелирная телескопическая VEGA TS4M (рег. № 34005-07)
- рулетка измерительная металлическая TS20/2 (рег. № 22003-01)
- рулетка измерительная металлическая Fisco, мод. TS50/2 (рег. № 67910-17)
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (рег. № 43611-10)
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм (рег. № 46426-11)
- линейка измерительная металлическая 0-500 мм (рег. № 34854-07)
- штангенциркуль типа ТТТЦ-ТТ (рег. № 25387-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
