| Номер в госреестре | 77534-20 |
| Наименование СИ | Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов |
| Обозначение типа СИ | SCOUT 240-IS |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2020 |
| Срок свидетельства | 19.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов серии SCOUT 240-IS (далее - ИВК) предназначены для измерений электрических сигналов напряжения переменного тока синусоидальной формы, сигналов напряжения постоянного тока и частотных сигналов.
Принцип действия ИВК основан на преобразовании электрических сигналов от первичных преобразователей.
ИВК представляет собой портативное устройство с питанием от литиево-ионного аккумулятора или от сети через адаптер. ИВК имеют четыре измерительных канала напряжения переменного тока и напряжения постоянного тока, а также один измерительный канал частотных сигналов. В качестве первичных измерительных преобразователей могут использоваться преобразователи виброускорения, виброскорости, виброперемещения, числа оборотов, а также преобразователи с выходным сигналом напряжения.
ИВК передают измерительную информацию посредством сети Bluetooth в промышленный смартфон с установленным специализированным программным обеспечением S1 Collector.

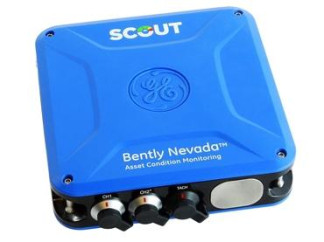

Общий вид ИВК представлен на рисунке 1.
Пломбирование ИВК не предусмотрено.
Основные функции ИВК:
- измерение сигналов напряжения переменного тока синусоидальной формы;
- измерение сигналов напряжения постоянного тока;
- измерение частотных сигналов;
- построение спектра с помощью быстрого преобразования Фурье;
- хранение результатов измерений во встроенной энергонезависимой флэш-памяти;
- обмен данными с промышленным смартфоном посредством сети Bluetooth;
- защита системной информации от несанкционированного доступа.
Программное обеспечение (далее - ПО) ИВК представляет собой микропрограмму, установленную на заводе-изготовителе. Возможность изменения ПО ИВК в процессе эксплуатации отсутствует. Программное обеспечение S1 Collector предназначено для сбора измерительной информации и не оказывает влияния на нее.
Конструкция ИВК исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер) ПО | не ниже 18.2.6 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сигналов напряжения переменного тока синусоидальной формы (среднеквадратическое значение), В | от 0,020 до 5,656 |
| Частота сигналов напряжения переменного тока синусоидальной формы, Гц | от 10 до 40000 |
| Диапазоны измерений сигналов напряжения постоянного тока, В | от 0 до 20 от -20 до 0 от -10 до 10 |
| Диапазон измерений частоты, Гц | от 1 до 20000 |
| Пределы допускаемой относительной погрешности измерений сигналов напряжения переменного тока синусоидальной формы в диапазоне частот, %: - от 10 до 10000 Гц включительно (при температуре окружающей среды от 0 до +60 °С) - от 10 до 10000 Гц включительно (при температуре окружающей среды от -20 до 0 °С) - свыше 10000 до 40000 Гц (при температуре окружающей среды от -20 до +60 °С) | ±1,0 ±1,5 ±10,0 |
| Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % диапазона измерений | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений частотных сигналов в диапазоне измерений от 1 до 5000 Гц включительно, Гц | ±/0,1 % измеряемой \ \величины + 0,017 ) |
| Пределы допускаемой относительной погрешности измерений частотных сигналов в диапазоне измерений свыше 5 до 20 кГц, % | ±0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Частота входных сигналов напряжения переменного тока, Гц | от 10 до 40000 |
| Напряжение литиево-ионного аккумулятора, В | 7,4 |
| Габаритные размеры, мм, не более: | |
| - длина | 130 |
| - ширина | 130 |
| - высота | 35 |
| Масса, кг | 0,68 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +60 95, без конденсации влаги от 84,0 до 106,7 |
| Средний срок службы, лет | 18,4 |
наносится на наклейку, расположенную на корпусе ИВК.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов серии SCOUT 240-IS | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1810/1-311229-2019 | 1 экз. |
осуществляется по документу МП 1810/1-311229-2019 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов серии SCOUT 240-IS. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 18 октября 2019 г.
Основные средства поверки:
- рабочий эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001;
- рабочий эталон единицы частоты по ГОСТ 8.129-2013;
- рабочий эталон переменного электрического напряжения 2-го разряда в соответствии с приказом Росстандарта от 29 мая 2018 года № 1053.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
Приказ Росстандарт от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Г ц»
Техническая документация фирмы-изготовителя
