| Номер в госреестре | 77537-20 |
| Наименование СИ | Делитель напряжения импульсный омический |
| Обозначение типа СИ | SMR 10/770 |
| Изготовитель | "VEB Transformatoren - und Rontgenwerk "Hermann Matern", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения импульсный омический SMR 10/770 (далее по тексту - делитель) предназначен для масштабного преобразования высоких напряжений стандартизованных грозовых импульсов.
Принцип действия делителя основан на методе резистивного деления.
Делитель состоит из следующих элементов: основание, плечо высокого напряжения с высоковольтным выводом, плечо низкого напряжения, электростатические экраны и демпфирующий резистор.
Конструктивно плечо высокого напряжения делителя выполнено в виде трубы из стеклопластика, внутри которой размещается плечо высокого напряжения, залитое трансформаторным маслом. Плечо высокого напряжения R1 собрано из отдельных сопротивлений малой индуктивности. Сопротивление R1 равно 10±0,5 кОм. Разъем для подключения измерительного кабеля и плечо низкого напряжения располагаются в нижней части делителя. В верхней части делителя находятся демпфирующие резисторы Rd1, Rd2 и электростатические экраны. Электростатические экраны обеспечивают близкое к линейному распределение напряжения вдоль плеча высокого напряжения. Демпфирующие резисторы Rd1, Rd2 служат для затухания колебаний внешней измерительной цепи на стороне высокого напряжения и между верхней частью делителя и электростатическим экраном.

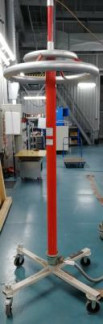

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон преобразований напряжения стандартизованных грозовых импульсов, кВ | от 10 до 770 |
| Номинальное значение коэффициента масштабного преобразования | 1000 |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % | ±1,0 |
| Диапазон преобразований напряжения срезанных на фронте стандартизованных грозовых импульсов, кВ | от 10 до 770 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия применения: | |
| »-» о/'ч - температура окружающей среды, С | от +15 до +35 |
| - относительная влажность, % | от 10 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры, мм | |
| - высота | 2040 |
| - диаметр | 800 |
| Масса, кг | 40 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения импульсный омический SMR 10/770, зав. № 859111 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-130-2019 | 1 экз. |
осуществляется по документу МП 206.1-130-2019 «Делитель напряжения импульсный омический SMR 10/770. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 ноября 2019 г.
Основные средства поверки:
Измерительная система ИС-500, регистрационный № 3.1.ZZM.0233.2013;
Вольтметр универсальный цифровой GDM-78255A, регистрационный № 38428-08; Делитель напряжения ДН-100э, регистрационный № 54883-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к делителю напряжения импульсному омическому SMR 10/770
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
