| Номер в госреестре | 77542-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-2000, РВС-5000, РВС-20000 |
| Изготовитель | АО "Таймырская топливная компания", г.Красноярск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000, РВС-20000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-5000, РВС-20000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000, РВС-20000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000, РВС-20000 распложены в резервуарных парках Акционерного общества «Таймырская топливная компания» (АО «ТТК»). Расположение указано в таблице 1.
Таблица 1 - Расположение резервуаров
| Заводской номер резервуара | Местонахождение |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 4а | АО «ТТК» Красноярский Край, г. Норильск, Кайерканская нефтебаза |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |
| 74 | АО «ТТК» Красноярский Край, г. Дудинка, Дудинская нефтебаза |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |
| 84 | АО «ТТК» Красноярский Край, г. Дудинка, Дудинская нефтебаза |
| 1, 2, 5, 6 | АО «ТТК» Красноярский Край, г. Норильск, Кайерканская нефтебаза |
| Резервуары стальные вертикальные цилиндрические РВС-20000 | |
| 17, 26 | АО «ТТК» Красноярский Край, г. Норильск, Кайерканская нефтебаза |

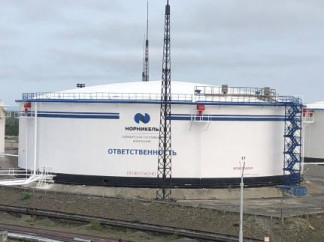

Общий вид резервуаров приведен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-5000, РВС-20000 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-1000 | РВС-2000 | РВС-5000 | РВС-20000 | |
| Номинальная вместимость, м3 | 1000 | 2000 | 5000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,2 | ±0,1 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 зав. №4а | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 зав. №74 | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 зав. №№1, 2, 5, 6 | 5 шт. |
| Паспорт | 5 экз. | |
| Градуировочная таблица | 5 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-20000 зав. №№17, 26 | 2 шт. |
| Паспорт | 2 экз. | |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная Р20У2К, класс точности 2, рег. № 51171-12;
- рулетка измерительная с грузом Р20Н2Г, класс точности 2, рег. № 60606-15;
- толщиномер ультразвуковой А1207, рег. № 21702-01;
- термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91;
- динамометр пружинный ДПУ-0,2-2, рег. № 26687-08;
- нивелир оптический CST/berger SAL20ND, рег. № 44548-10;
- рейка нивелирная телескопическая VEGA TS3M, рег. № 1835-12;
- линейка измерительная металлическая, рег. № 20048-05;
- анемометр ручной чашечный МС-13, рег. № 3488-80;
- штангенциркуль ШЦ, рег. № 22088-07;
- ареометр АНТ-1, рег. № 34711-07.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-2000, РВС-5000, РВС-20000
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
