| Номер в госреестре | 77557-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3), РГС-50 (45+5) |
| Изготовитель | "SVL - Sailiot Oy", Финляндия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3), РГС-50 (45+5) (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные сосуды, состоящие из цилиндрической стенки и двух днищ. Тип резервуаров - стальной горизонтальный цилиндрический. Материал основных деталей - сталь марки Ст3. Резервуары теплоизолированы.
Резервуары оборудованы приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары имеют внутреннюю перегородку, делящую их на две емкости.
Резервуары стальные горизонтальные цилиндрические РГС-20 (зав. №№ 6387 14/36, 6387 15/36) находятся на территории Кемчугской нефтеперекачивающей станции Красноярского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуар стальной горизонтальный цилиндрический РГС-20 (зав. № 6194) находится на территории Рыбинской линейной производственно-диспетчерской станции Красноярского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуары стальные горизонтальные цилиндрические РГС-20 (зав. №№ 6194 11/36, 6194 12/36) находятся на территории Мариинской нефтеперекачивающей станции Новосибирского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуар стальной горизонтальный цилиндрический РГС-50 (зав. № 6432 7/8) находится на территории линейной производственно-диспетчерской станции «Москаленки» Омского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».

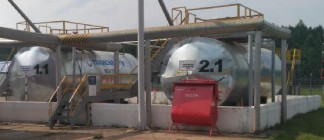

Общий вид резервуаров представлен на рисунках 1-4.
Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модификация резервуара | РГС-20 (17+3) | 0) 55 О & Г4 Р( | ||||
| Номер резервуара | 6387 14/36 | 6387 15/36 | 6194 | 6194 11/36 | 6194 12/36 | 6432 7/8 |
| Номинальная вместимость, м3 | 20 | 20 | 20 | 20 | 20 | 50 |
| Номинальная вместимость секции 1, м3 | 17 | 17 | 17 | 17 | 17 | 45 |
| Номинальная вместимость секции 2, м3 | 3 | 3 | 3 | 3 | 3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |||||
| Наименование характеристики | Значение | |
| Модификация резервуара | РГС-20 (17+3) | 0) 55 О & Г4 Р( |
| Номер резервуара | 6387 6387 6194 6194 6194 14/36 15/36 11/36 12/36 | 6432 7/8 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки: рабочий эталон 2 разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (комплекс градуировки резервуаров «Зонд» рег. №17906-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3), РГС-50 (45+5)
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта №256 от 07.02.2018 г.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
