Осциллографы цифровые 4456, 77565-20

77565-20
Осциллографы цифровые серии 4456 (далее - осциллографы 4456, приборы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов, а также для определения уровня логических сигналов при помощи встроенного логического анализатора (опция 4456-Н01) и генерирования электрических сигналов при помощи встроенного генератора сигналов произвольной формы (опция 4456-Н02).
Карточка СИ
Номер в госреестре 77565-20
Наименование СИ Осциллографы цифровые
Обозначение типа СИ 4456
Изготовитель "China Electronics Technology Instruments Co., Ltd.", Китай
Год регистрации 2020
Срок свидетельства 25.02.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые серии 4456 (далее - осциллографы 4456, приборы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов, а также для определения уровня логических сигналов при помощи встроенного логического анализатора (опция 4456-Н01) и генерирования электрических сигналов при помощи встроенного генератора сигналов произвольной формы (опция 4456-Н02).

Описание

Принцип действия приборов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране осциллографа.

Осциллографы 4456 содержат следующие составные части: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, устройство синхронизации, генератор развертки, логический анализатор, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный жидко-кристаллический дисплей (ЖКИ).

Осциллографы 4456 обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов 4456 осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы 4456 позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений с выводом результатов измерений на экран.

Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы LAN, USB, VIDEO OUT (для подключения внешнего монитора).

Осциллографы цифровые серии 4456 выпускаются в следующих модификациях 4456C, 4456D, 4456E, 4456CM, 4456DM, 4456EM, отличающихся полосой пропускания. Приборы могут иметь опции логического анализатора и генератора сигналов произвольной/специальной формы, а также дополнительные опции, приведенные в таблице 1.

Конструктивно осциллографы цифровые серии 4456 представляют собой настольный моноблочный прибор в корпусе из пластика. Приборы оснащены складывающейся ручкой для переноски.

На передней панели приборов расположен ЖКИ, функциональные (программные) кнопки, выход встроенного генератора сигналов произвольной/специальной формы, входы цифровых каналов логического анализатора, 2 разъема интерфейса USB, 4 входа аналоговых каналов, клавиатура.

На задней панели приборов расположены разъемы интерфейсов LAN, VIDEO OUT, USB (HOST И DEVICE), вход внешней синхронизации, выход сигнала внутреннего опорного генератора, разъем сети питания.

Общий вид осциллографов 4456 с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунках 1, 2.

Название опции

Описание опции

4456-S01

Модуль измерения параметров формы сигналов (ITU-T, ANSI T1.102, USB или пользовательский шаблон)

4456-S02

Модуль анализа качества нагрузки

4456-S03

Модуль синхронизации HD видеосигналов форматов 480p, 576p, 720p, 1080p, 1080i

4456-S04

Модуль измерения параметров цифровых сигналов формата I2C со скоростью передачи до 10 Мбит/с

4456-S05

Модуль измерения параметров цифровых сигналов формата RS232 со скоростью передачи от 50 кбит/с до 2 Мбит/с

4456-S06

Модуль измерения параметров цифровых сигналов формата SPI со скоростью передачи до 10 Мбит/с

4456-S07

Модуль измерения параметров цифровых сигналов формата CAN со скоростью передачи от 10 кбит/с до 1 Мбит/с

4456-S08

Модуль измерения параметров цифровых сигналов формата LIN/1.X, 2.X со скоростью передачи от 800 кбит/с до 100 кбит/с

4456-S09

Модуль измерения параметров цифровых сигналов формата FlexRay со скоростью передачи 2,5, 5, 10 Мбит/с

4456-S10

Модуль измерения параметров цифровых сигналов формата Audio/ I S, LJ, RJ, TDM со скоростью передачи до 10 Мбит/с

4456-S11

Модуль измерения параметров цифровых сигналов формата USB со скоростью передачи 1,5, 12 Мбит/с

4456-S12

Модуль измерения параметров цифровых сигналов формата стандарта MIL-STD-1553 со скоростью передачи до 1 Мбит/с

4456-H01

Логический анализатор на 16 цифровых каналов

4456-H02

Генератор сигналов произвольной формы

4456-H03

Высоковольтный активный пробник P9558: коэффициент деления 100 : 1, полоса частот от 0 до 50 МГц, максимальное напряжение 1200 В

4456-H04

Высоковольтный пассивный пробник P3258: коэффициент деления 100 : 1, полоса частот от 0 до 150 МГц, максимальное напряжение 1500 В

4456-H05

Высоковольтный дифференциальный активный пробник P8050: коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 50 МГц, максимальное напряжение 1300 В

4456-H06

Высоковольтный дифференциальный активный пробник P8100: коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 100 МГц, максимальное напряжение 1300 В

4456-H07

Датчик тока AP622: диапазон 50 мА - 100 А, полоса частот от 0 до 100 кГц

Название опции

Описание опции

4456-H08

Датчик тока AP202: верхний предел диапазона 20 А, полоса частот от 0 до 25 МГц

4456-H10

Алюминиевой транспортной кейс

4456-H12

Пассивный высокоомный пробник P9550A: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до 500 МГц

4456-H13

Пассивный высокоомный пробник P9551: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, 1 : 1, полоса частот от 0 до 500 МГц

4456-H14

Пассивный высокоомный пробник P9350A: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до 350 МГц

4456-H15

Пассивный высокоомный пробник P9600A: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до 600 МГц

4456-H16

Набор пробников логического анализатора LAP500

4456-H17

Высоковольтный пассивный дифференциальный пробник P5020: коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 20 МГц, максимальное напряжение 40000 В

4456-H18

Высоковольтный пассивный дифференциальный пробник P6100: коэффициент деления 100 : 1, 1000 : 1, полоса частот от 0 до 100 МГц, максимальное напряжение 14000 В

4456-H19

Высоковольтный пассивный дифференциальный пробник P7100: коэффициент деления 100 : 1, 1000 : 1, полоса частот от 0 до 100 МГц, максимальное напряжение 7000 В

4456-H20

Высоковольтный пассивный пробник P4220: коэффициент деления 1000 : 1, полоса частот от 0 до 220 МГц, максимальное напряжение 39000 В

4456-H21

Токовые клещи AP621: верхний предел диапазона 2 А, полоса частот от 10 Гц до 100 кГц

4456-H22

Токовые клещи AP622D: диапазон 1 мА - 40 А, полоса частот от 0 до 1,5 МГц

4456-H23

Токовые клещи AP204A: верхний предел диапазона 40 А, полоса частот от 0 до 50 МГц

4456-H24

Адаптер PL-50 (50 Ом)

4456-H25

Адаптер PL-75 (75 Ом)

4456-H26

Адаптер PL-93 (93 Ом)

б) Вид сзади

а) Вид спереди

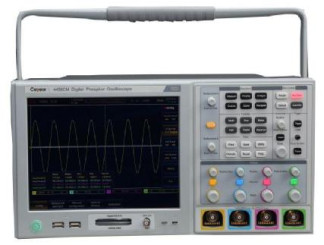

Рисунок 1 - Общий вид осциллографов 4456CM (4456DM, 4456EM)

б) Вид сзади

Рисунок 2 - Общий вид осциллографов 4456E (4456C, 4456D)

Программное обеспечение

Осциллографы имеют специализированное программное обеспечение (ПО).

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Digital Phosphor Oscilloscope: 4456 Series

Номер версии (идентификационный номер ПО)

Не ниже 2.04

Цифровой идентификатор ПО

-

Алгоритм вычисления идентификатора ПО

MD5

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Входное сопротивление (переключаемое)

от 49,5 до 50,5 Ом, от 0,99 до 1,01 МОм

Диапазон коэффициентов отклонения (Ко), В/дел:

- при входном сопротивлении 50 Ом

от 1 • 10-3 до 1

- при входном сопротивлении 1 МОм

от 1 • 10-3 до 10

Пределы допускаемой относительной погрешности коэффициентов отклонения для Ко более 5 мВ/ дел, %

±3,0

Диапазон постоянного смещения, В:

- для Ко от 1 мВ/дел до 100 мВ/ дел

от -1 до 1

- для Ко от 200 мВ/дел до 1 В/ дел

от -10 до 10

- для Ко от 2 В/дел до 10 В/ дел

от -100 до 100

Диапазон коэффициентов развертки, мкс/дел: - для 4456C, 4456D, 4456E

от 2-10'4 до 1-109

- для 4456CM, 4456DM, 4456EM

от 4-10-4 до 1 • 109

Пределы допускаемой относительной погрешности

установки частоты внутреннего опорного генератора

±5,0-10

Время нарастания переходной характеристики, нс, не более:

- для 4456C, 4456CM

1,00

- для 4456D, 4456DM

0,70

- для 4456E, 4456EM

0,45

Полоса пропускания по уровню -3 дБ, МГц, не менее: - для 4456C, 4456CM

350

- для 4456D, 4456DM

500

- для 4456E, 4456EM

1000

Логический анализатор (опция 4456-Н01)

Входное сопротивление пробника, кОм

от 99 до 101

Диапазон входного напряжения, В

от -40 до 40

Разрешение по вертикали, бит

1

Наименование характеристики

Значение

Пороговые уровни срабатывания (ип), В: - TTL

1,4

- CMOS

2,5; 1,65; 1,25

- ECL

-1,3

- PECL

3,7

Пределы устанавливаемого пользователем порогового уровня срабатывания (с шагом 0,01 В), В

от -20 до 20

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, определяемого пользователем, В

±(0,03^+0,15)

Генератор сигналов стандартной и произвольной формы (опция 4456-Н02)

Виды генерируемых сигналов

Синусоидальный, прямоугольный, треугольный. пилообразный, импульсный, напряжение постоянного тока, шумовой, гаверсинус, экспоненциальные фронт и срез, гауссовский импульс, произвольной формы

Выходное сопротивление, Ом

от 49,5 до 50,5

Диапазон частот генерируемого синусоидального сигнала, Г ц

от 0,1 до 2,5-107

Пределы допускаемой относительной погрешности установки частоты генерируемого синусоидального сигнала

±1,0-10-4

Диапазон размаха генерируемого синусоидального сигнала (ир), В

от 5,040-2 до 2,5

Диапазон напряжения смещения генерируемого синусоидального сигнала (исм), В

от -1,25 до 1,25

Пределы допускаемой абсолютной погрешности установки размаха генерируемого синусоидального сигнала, В

±(0,015^р+0,015^см+0,001)

Пределы допускаемой абсолютной погрешности установки напряжения смещения генерируемого синусоидального сигнала, В

±(0,02^+0,001)

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Питание от сети переменного тока частотой от 49,5 до 50,5 Гц, В

от 100 до 240

Потребляемая мощность, В А, не более

150

Масса, кг, не более

6

Число входных каналов осциллографа

4

Число входных цифровых каналов логического анализатора

16

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

160

- ширина

426

- высота

221

Рабочие условия эксплуатации

- температура окружающей среды, °С

от 20 до 30

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на лицевую панель прибора в виде голографической наклейки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность осциллографов 4456

Наименование, тип

Количество

Примечание

Осциллограф цифровой 4456C или 4456D, или 4456E, или 4456CM, или 4456DM, или 4456EM

1 шт.

модификация поставляется по заказу

Опция 4456-Н01 логического анализатора

1 шт.

опция поставляется по заказу

Опция 4456-Н02 генератора сигналов произвольной формы

1 шт.

опция поставляется по заказу

Дополнительные опции (см. таблицу 1)

в соответствии с заказом

опции поставляются по заказу

Пробник

4 шт.

Пробник для логического анализатора

1 шт.

для модификации, имеющей опцию логического анализатора 4456-Н01

Сетевой кабель

1 шт.

Эксплуатационная документация:

-    руководство по эксплуатации

-    методика поверки МП 4456-19-01

1 экз. 1 экз.

Транспортный кейс

1 шт.

Поверка

осуществляется по документу МП 4456-19-01 «Осциллографы цифровые серии 4456. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.

Основные средства поверки:

-    калибратор осциллографов Fluke 9500B с формирователем импульсов 9530, регистрационный номер 30374-13 в Федеральном информационном фонде;

-    частотомер 53230А, регистрационный номер 51077-12 в Федеральном информационном фонде;

-    осциллограф цифровой запоминающий WaveRunner 66Zi; регистрационный номер 49275-12 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов цифровых с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы и техническая документация, устанавливающие требования к осциллографам цифровым серии 4456

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

Техническая документация фирмы-изготовителя

77565-20
Номер в ГРСИ РФ:
77565-20
Производитель / заявитель:
"China Electronics Technology Instruments Co., Ltd.", Китай
Год регистрации:
2020
Cрок действия реестра:
25.02.2025
