| Номер в госреестре | 77566-20 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | серий 3672 |
| Изготовитель | «Ceyear Technologies Co., Ltd.», КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные серий 3672, 3672-S (далее - анализаторы) предназначены для измерений комплексных коэффициентов отражения и передачи двухполюсников и четырехполюсников в коаксиальных волноводах.
Принцип действия анализаторов основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки, и индикации измеряемых величин. Выделение измерительных сигналов производиться с помощью направленных ответвителей.
Анализаторы объединяют синтезированный источник сигнала, измеритель комплексных коэффициентов отражения и передачи и настраиваемый приемник, переключатель, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания в одном корпусе.
Анализаторы серии 3672 выпускаются в следующих модификациях 3672A, 3672В, 3672C, 3672D, 3672E, а серии 3672-S - модификациях 3672A-S, 3672B-S, 3672C-S, которые отличаются частотными диапазонами и измерительными портами, габаритными размерами. Анализаторы 3672A, 3672В, 3672C, 3672D, 3672E могут иметь опции:
- 201 2-портовый ступенчатый аттенюатор;
- 400 4-портовый измерительный блок;
- 401 4-портовый ступенчатый аттенюатор;
- 402 измерение интермодуляционных искажений (при наличии опции 400 и S80);
- S80 измерение со смещением частоты;
- S82 скалярные измерения параметров смесителей (при наличии опции 400 и S80);
- 008 измерение в импульсном режиме;
- 480 комплект кабелей для 4-портовой системы расширения частотного диапазона;
- 364 устройство для расширения параметров многопортовой сети;
- S06 регулировка мощности модуля расширения частотного диапазона;
- S07 AFR-автоматическое удаление приспособления;
- S10 измерение во временной области;
- S83 векторные измерения параметров смесителей (при наличии опции 400 и S80);
- S84 встроенный смеситель гетеродина (при наличии опции 400, S82, и S80);
- S86 измерение двумерной динамической характеристики компрессии усилителя;

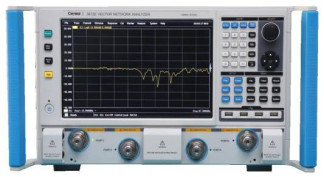

Общий вид анализаторов приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
sssge dssoa s еэ о а e
Рисунок 2 - Схема пломбировки. Общий вид анализаторов сзади.
Анализаторы имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение анализаторов предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов. ПО выполняет функции выбора режимов работы, управление работой, вывод и отображения информации и результатов измерений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vector Network Analyzer: 3672 Series |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон рабочих частот, МГц: - 3672A - 3672B - 3672C - 3672D - 3672E - 3672A-S - 3672B-S - 3672C-S | от 10 до 13500 включ. от 10 до 26500 включ. от 10 до 43500 включ. от 10 до 50000 включ. от 10 до 67000 включ. от 10 до 13500 включ. от 10 до 26500 включ. от 10 до 43500 включ. | |||
| Дискретность установки частоты, Гц | ±1 | |||
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала, Гц | ±110-6 | |||
| Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для модификаций 3672A, 3672B с опцией 400, дБ/мВт: - от 10 МГц до 50 МГц включ. - св. 50 МГц до 4 ГГц включ. - св. 4 ГГц до 7 ГГц включ. - св. 7 ГГц до 13,5 ГГц включ. - св. 13,5 ГГц до 20 ГГц включ. - св. 20 ГГц до 26,5 ГГц включ. | Порт 1 и 3 Режим номинальной мощности 0 0 12 8 6 4 | Порт 1 и 3 Режим высокой мощности 9 6 12 8 6 4 | Порт 2 и 4 13 13 10 9 6 2 | |
| Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для модификаций 3672A, 3672B с опциями 201,401, 402, дБ/мВт: - от 10 МГц до 50 МГц включ. - св. 50 МГц до 4 ГГц включ. - св. 4 ГГц до 7 ГГц включ. - св. 7 ГГц до 13,5 ГГц включ. - св. 13,5 ГГц до 20 ГГц включ. - св. 20 ГГц до 26,5 ГГц включ. | Порт 1 и 3 Режим номинальной мощности -1 -1 10 6 4 2 | Порт 1 и 3 Режим высокой мощности 8 5 10 6 4 2 | Порт 2 и 4 12 12 9 8 5 0 | |
| Наименование характеристики | Значение | ||
| Максимальный уровень мощности выходного сигнала в рабочем | Порт 1 и 3 Режим | Порт 1 и 3 | Порт 2 и 4 |
| диапазоне частот для модификаций | номинальной | Режим высокой | |
| 3672C, 3672D с опцией 400, дБ/мВт: | мощности | мощности | |
| - от 10 МГц до 50 МГц включ. | -1 | 8 | 11 |
| - св. 50 МГц до 4 ГГц включ. | -1 | 5 | 9 |
| - св. 4 ГГц до 13,5 ГГц включ. | 5 | 5 | 6 |
| - св. 13,5 ГГц до 40 ГГц включ. | 7 | 7 | 7 |
| - св. 40 ГГц до 43,5 ГГц включ. | 5 | 5 | 5 |
| - св. 43,5 ГГц до 50 ГГц включ. | -7 | -7 | -7 |
| Максимальный уровень мощности выходного сигнала в рабочем | Порт 1 и 3 Режим | Порт 1 и 3 | Порт 2 и 4 |
| диапазоне частот для модификации | номинальной | Режим высокой | |
| 3672C, 3672D с опциями 201,401, 402, дБ/мВт: | мощности | мощности | |
| - от 10 МГц до 50 МГц включ. | -2 | 7 | 12 |
| - св. 50 МГц до 4 ГГц включ. | -1 | 4 | 8 |
| - св. 4 ГГц до 13,5 ГГц включ. | 3 | 3 | 9 |
| - св. 13,5 ГГц до 40 ГГц включ. | 5 | 5 | 12 |
| - св. 40 ГГц до 43,5 ГГц включ. | 2 | 2 | 9 |
| - св. 43,5 ГГц до 50 ГГц включ. | -10 | -10 | -1 |
| Максимальный уровень мощности | Порт 1 и 3 | Порт 1 и 3 | Порт 2 и 4 |
| выходного сигнала в рабочем | Режим | Режим высокой | |
| диапазоне частот для модификации 3672E с опцией 400 дБ/мВт: | номинальной мощности | мощности | |
| - от 10 МГц до 50 МГц включ. | -1 | 8 | 8 |
| - св. 50 МГц до 4 ГГц включ. | 0 | 5 | 5 |
| - св. 4 ГГц до 13,5 ГГц включ. | 1 | 1 | 1 |
| - св. 13,5 ГГц до 26,5 ГГц включ. | 5 | 5 | 5 |
| - св. 26,5 ГГц до 40 ГГц включ. | 3 | 3 | 3 |
| - св. 40 ГГц до 67 ГГц включ. | 5 | 5 | 5 |
| Максимальный уровень мощности выходного сигнала в рабочем | Порт 1 и 3 Режим | Порт 1 и 3 | Порт 2 и 4 |
| диапазоне частот для модификации | номинальной | Режим высокой | |
| 3672E с опциями 201,401, 402, дБ/мВт: | мощности | мощности | |
| - от 10 МГц до 50 МГц включ. | -2 | 7 | 7 |
| - св. 50 МГц до 4 ГГц включ. | -1 | 4 | 4 |
| - св. 4 ГГц до 13,5 ГГц включ. | -2 | -2 | -2 |
| - св. 13,5 ГГц до 26,5 ГГц включ. | 3 | 3 | 3 |
| - св. 26,5 ГГц до 67 ГГц включ. | 0 | 0 | 0 |
| Наименование характеристики | Значение | |||
| Максимальный уровень мощности | Порт 1 и 3 | Порт 1 и 3 | Порт 2 и 4 | |
| выходного сигнала в рабочем | Режим | Режим высокой | ||
| диапазоне частот для модификации 3672A-S, 3672B-S (400), дБ/мВт: | номинальной мощности | мощности | ||
| - от 10 МГц до 50 МГц включ. | 0 | 9 | 13 | |
| - св. 50 МГц до 4 ГГц включ. | 0 | 6 | 13 | |
| - св. 4 ГГц до 7 ГГц включ. | 12 | 12 | 10 | |
| - св. 7 ГГц до 13,5 ГГц включ. | 8 | 8 | 9 | |
| - св. 13,5 ГГц до 20 ГГц включ. | 6 | 6 | 6 | |
| - св. 20 ГГц до 26,5 ГГц включ. | 4 | 4 | 2 | |
| Максимальный уровень мощности | Порт 1 и 3 | Порт 1 и 3 | Порт 2 и 4 | |
| выходного сигнала в рабочем | Режим | Режим высокой | ||
| диапазоне частот для модификации 3672C-S, дБ/мВт: | номинальной мощности | мощности | ||
| - от 10 МГц до 50 МГц включ. | -1 | 8 | 11 | |
| - св. 50 МГц до 4 ГГц включ. | 0 | 5 | 9 | |
| - св. 4 ГГц до 13,5 ГГц включ. | 5 | 5 | 6 | |
| - св. 13,5 ГГц до 40 ГГц включ. | 7 | 7 | 7 | |
| - св. 40 ГГц до 43,5 ГГц включ. | 5 | 5 | 5 | |
| Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в диапазоне частот для 3672A, 3672B, 3672C, 3672D, 3672E, дБ: | ||||
| от 10 до 50000 МГц включ. | ±3,0 | |||
| от 50000 до 67000 МГц включ. | ±3,5 | |||
| Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в диапазоне частот для 3672A-S, 3672B-S, 3672C-S, дБ | ±3,0 | |||
| Шум трассы при полосе пропускания фильтра ПЧ 1 кГц для модификаций 3672A, 3672B | ||||
| Рабочий диапазон частот | Амплитуда, дБ, не более | Фаза, °, не более | ||
| от 10 МГц до 50 МГц включ. | 0,050 | 0,200 | ||
| св. 50 МГц до 500 МГц включ. | 0,007 | 0,051 | ||
| св. 0,5 ГГц до 13,5 ГГц включ. | 0,002 | 0,042 | ||
| св. 13,5 ГГц до 20 ГГц включ. | 0,003 | 0,054 | ||
| св. 20 ГГц до 26,5 ГГц включ. | 0,005 | 0,054 | ||
| Шум трассы при полосе пропускания фильтра ПЧ 1 кГц для модификаций 3672С, 3672D | ||||
| Рабочий диапазон частот | Амплитуда, дБ, не более | Фаза, °, не более | ||
| от 10 МГц до 50 МГц включ. | 0,050 | 0,900 | ||
| св. 50 МГц до 0,5 ГГц включ. | 0,020 | 0,700 | ||
| св. 0,5 ГГц до 13,5 ГГц включ. | 0,005 | 0,040 | ||
| св. 13,5 ГГц до 26,5 ГГц включ. | 0,004 | 0,050 | ||
| св. 26,5 ГГц до 50 ГГц включ. | 0,008 | 0,060 | ||
| Наименование характеристики | Значение | ||
| Шум трассы при полосе пропускания фильтра ПЧ 1 кГц для модификации 3672E | |||
| Рабочий диапазон частот | Амплитуда, дБ, не более | Фаза, °, не более | |
| от 10 МГц до 50 МГц включ. | 0,050 | 0,900 | |
| св. | 50 МГц до 0,5 ГГц включ. | 0,020 | 0,700 |
| св. | 0,5 ГГц до 13,5 ГГц включ. | 0,005 | 0,040 |
| св. | 13,5 ГГц до 26,5 ГГц включ. | 0,004 | 0,050 |
| св. | 26,5 ГГц до 67 ГГц включ. | 0,020 | 0,100 |
| Шум трассы при полосе пропускания фильтра ПЧ 1 кГц для модификаций 3672A-S, 3672B-S | |||
| Рабочий диапазон частот | Амплитуда, дБ, не более | Фаза, °, не более | |
| от 10 МГц до 50 МГц включ. | 0,050 | 0,200 | |
| св. | 50 МГц до 500 МГц включ. | 0,007 | 0,051 |
| св. | 0,5 ГГц до 13,5 ГГц включ. | 0,002 | 0,042 |
| св. | 13,5 ГГц до 20 ГГц включ. | 0,003 | 0,054 |
| св. | 20 ГГц до 26,5 ГГц включ. | 0,005 | 0,054 |
| Шум трассь фильтра ПЧ 1 к | I при полосе пропускания Гц для модификации 3672C-S | ||
| Рабочий диапазон частот | Амплитуда, дБ, не более | Фаза, °, не более | |
| от 10 МГц до 50 МГц включ. | 0,050 | 0,900 | |
| св. | 50 МГц до 500 МГц включ. | 0,020 | 0,700 |
| св. | 0,5 ГГц до 13,5 ГГц включ. | 0,005 | 0,040 |
| св. | 13,5 ГГц до 26,5ГГц включ. | 0,004 | 0,050 |
| св. | 26,5 ГГц до 43,5 ГГц включ. | 0,008 | 0,060 |
| Уровень собственных шумов приемника в рабочем диапазоне для модификаций 3672A, 3672B, дБ, не более: | частот | ||
| от 10 МГц до 1 ГГц включ. | -90 | ||
| св. | 1 МГц до 4 ГГц включ. | -120 | |
| св. | 4 ГГц до 10 ГГц включ. | -127 | |
| св. | 10 ГГц 20 ГГц включ. | -120 | |
| св. | 20 ГГц до 26,5 ГГц включ. | -115 | |
| Уровень собственных шумов приемника в рабочем диапазоне для модификаций 3672C, 3672D, дБ, не более: | частот | ||
| от 0,01 ГГц до 1 ГГц включ. | -74 | ||
| св. | 1 ГГц до 13,5 ГГц включ. | -119 | |
| св. | 13,5 ГГц до 26,5 ГГц включ. | -115 | |
| св. | 26,5 ГГц до 35 ГГц включ. | -110 | |
| св. | 35 ГГц до 47 ГГц включ. | -105 | |
| св. | 47 ГГц до 50 ГГц включ. | -90 | |
| Наименование характеристики | Значение | |||||||
| Уровень собственных шумов приемника в рабочем диапазоне | частот | |||||||
| для модификации 3672E, дБ, не более: | ||||||||
| от 10 МГц до 1 ГГц включ. | -74 | |||||||
| св. | 1 ГГц до 4 ГГц включ. | -90 | ||||||
| св. | 4 ГГц до 13,5 ГГц включ. | -107 | ||||||
| св. | 13,5 ГГц до 20 ГГц включ. | -110 | ||||||
| св. | 20 ГГц до 24 ГГц включ. | -110 | ||||||
| св. | 24 ГГц до 26,5 ГГц включ | -110 | ||||||
| св. | 26,5 ГГц до 35 ГГц включ | -100 | ||||||
| св. | 35 ГГц до 47 ГГц включ. | -90 | ||||||
| св. | 47 ГГц до 50 ГГц включ. | -90 | ||||||
| св. | 50 ГГц до 67 ГГц включ. | -75 | ||||||
| Уровень собственных шумов приемника в рабочем диапазоне | частот | |||||||
| для модификаций 3672A-S, 3672B-S, дБ, не более: | ||||||||
| от 10 МГц до 1 ГГц включ. | -90 | |||||||
| св. | 1 ГГц до 4 ГГц включ. | -120 | ||||||
| св. | 4 ГГц до 13,5 ГГц включ. | -127 | ||||||
| св. | 13,5 ГГц до 20 ГГц включ. | -120 | ||||||
| св. | 20 ГГц до 24 ГГц включ. | -115 | ||||||
| св. | 24 ГГц до 26,5 ГГц включ | -110 | ||||||
| Уровень собственных шумов приемника в рабочем диапазоне | частот | |||||||
| для модификации 3672C-S, дБ, не более: | ||||||||
| от 0,01 ГГц до 1 ГГц включ. | -74 | |||||||
| св. | 1 ГГц до 13,5 ГГц включ. | -119 | ||||||
| св. | 13,5 ГГц до 26,5 ГГц включ. | -115 | ||||||
| св. | 26,5 ГГц до 35 ГГц включ | -110 | ||||||
| св. | 35 ГГц до 43,5ГГц включ. | -105 | ||||||
| Эффективные характеристики коэффициента отражения и передачи | ||||||||
| для модификаций 3672A, 3672B, дБ | ||||||||
| Частотный диапазон | Направленность, не более | Согласование источника, не более | Согласование нагрузки, не более | Трекинг передачи | Трекинг отражения | |||
| от 10 МГц до 2 ГГ ц включ. | -48 | -40 | -48 | ±0,10 | ±0,04 | |||
| св | 2 ГГц до 26,5 ГГц включ. | -44 | -30 | -44 | ±0,12 | ±0,05 | ||
| Эффективные характеристики коэффициента отражения и передачи | ||||||||
| для модификаций 3672C, 3672D, дБ | ||||||||
| Частотный диапазон | Направлен ность, | Согласо вание источника, | Согласо вание нагрузки, | Трекинг передачи | Трекинг отражения | |||
| не более | не более | |||||||
| от 10 МГц до 2 ГГ ц включ. | -42 | -36 | -42 | ±0,10 | ±0,04 | |||
| св | 2 ГГц до 13,5 ГГц включ. | -42 | -31 | -42 | ±0,11 | ±0,04 | ||
| св.13,5 ГГц до 40 ГГц включ. | -38 | -28 | -37 | ±0,16 | ±0,03 | |||
| св | . 40 ГГц до 50 ГГц включ. | -36 | -27 | -35 | ±0,20 | ±0,04 | ||
| Наименование характеристики | Значение | |||||
| Эффективные характеристики коэффициента отражения и передачи | ||||||
| для модификации 3672E, дБ | ||||||
| Частотный диапазон | Направленность, не более | Согласо вание источника, | Согласо вание нагрузки, | Трекинг передачи | Трекинг отражения | |
| не более | не более | |||||
| от 10 МГц до 2 ГГ ц включ. | -35 | -35 | -35 | ±0,10 | ±0,05 | |
| св. 2 ГГц до 13,5 ГГц включ. | -41 | -31 | -41 | ±0,11 | ±0,06 | |
| св.13,5 ГГц до 40 ГГц включ. | -34 | -28 | -33 | ±0,16 | ±0,08 | |
| св.40 ГГц до 67 ГГц включ. | -32 | -25 | -30 | ±0,20 | ±0,10 | |
| Эффективные характеристики коэффициента отражения и передачи | ||||||
| для модификаций 3672A-S, 3672B-S, дБ | ||||||
| Частотный диапазон | Направленность, не более | Согласо вание источника, | Согласо вание нагрузки, | Трекинг передачи | Трекинг отражения | |
| не более | не более | |||||
| от 10 МГц до 2 ГГ ц включ. | -48 | -40 | -48 | ±0,10 | ±0,04 | |
| св.2 ГГц до 26,5 ГГц включ. | -44 | -30 | -44 | ±0,12 | ±0,05 | |
| Эффективные характеристики коэффициента отражения и передачи | ||||||
| для модификации 3672C-S, дБ | ||||||
| Частотный диапазон | Направленность, не более | Согласование источника, не более | Согласование нагрузки, не более | Трекинг передачи | Трекинг отражения | |
| от 10 МГц до 2 ГГ ц включ. | -42 | -36 | -42 | ±0,10 | ±0,04 | |
| св.2 ГГц до 13,5 ГГц включ. | -42 | -31 | -42 | ±0,10 | ±0,04 | |
| св.13,5 ГГц до 40 ГГц включ. | -38 | -28 | -37 | ±0,16 | ±0,03 | |
| св.40 ГГц до 43,5 ГГц | -36 | -27 | -35 | ±0,20 | ±0,04 | |
Таблицы 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В | от 200 до 240 | |
| Потребляемая мощность от сети переменного тока, В-А, не более: - 3672A | 400 | |
| - 3672B | 400 | |
| - 3672C | 500 | |
| - 3672D | 500 | |
| - 3672E | 500 | |
| - 3672A-S | 400 | |
| - 3672B-S | 400 | |
| - 3672C-S | 500 | |
| Рабочие условия эксплуатации: | ||
| Наименование характеристики | Значение | |
| - температура окружающей среды, °С | от 20 до 26 | |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| 3672A | 3672C | |
| 3672B | 3672D | |
| 3672A-S | 3672E | |
| 3672B-S | 3672C-S | |
| Габаритные размеры анализаторов, мм, | ||
| не более: | ||
| - длина | 516 | 516 |
| - ширина | 280 | 280 |
| - высота | 640 | 690 |
| Масса 3672A, 3672В, 3672A-S, 3672B-S, кг, не более | 42 | |
| Масса 3672C, 3672D, 3672C-S, кг, не более | 47 | |
| Масса 3672E, кг, не более | 50 | |
наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом и на переднюю панель анализатора виде голографической наклейки.
Комплектность анализаторов
Таблица 4 - Комплектность поставки без дополнительных опций
| Наименование | Обозначение | Количество |
| Анализатор цепей векторный 3672A или 3672B, или 3672C, или 3672D, или 3672E, или 3672A-S, или 3672B-S, или 3672C-S | - | 1 шт. |
| Шнур сетевого питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Компакт диск | Network Analyzer 3672, 3672-S | 1 шт. |
| Методика поверки | 421-74-29 МП | 1 экз. |
Дополнительно по требованию заказчика могут поставляться дополнительные комплектующие части, приведенные в таблице 5.
Таблица 5 - Перечень дополнительных комплектующих частей
| Название опции | Описание опции | Наличие в анализаторе | ||||
| 3672A | 3672B | 3672C | 3672D | 3672E | ||
| 3672-011 | 31101 калибровочный набор (Тип N, 50Q, DC~18 ГГц) | + | - | - | - | - |
| 3672-012 | 31121A калибровочный набор (3.5mm, DC~6 ГГц) | + | - | - | - | - |
| 3672-013 | 31121 калибровочный набор (3.5mm, DC~26,5 ГГц) | - | + | - | - | - |
| 3672-014 | 20202 калибровочный набор (3.5mm, DC~9 ГГц) | + | - | - | - | - |
| 3672-015 | 31123 калибровочный набор (2.4mm, DC~40 ГГц) | - | - | + | - | - |
| Название опции | Описание опции | Наличие в анализаторе | ||||
| 3672A | 3672B | 3672C | 3672D | 3672E | ||
| 3672-016 | 31123A калибровочный набор (2.4mm, DC~ 50 ГГц) | - | - | - | + | - |
| 3672-017 | 31128 калибровочный набор (1.85mm, DC~67 ГГц) | - | - | - | - | + |
| 3672-021 | 20402 Модуль электронной калибровки Ecal (300 кГц~18 ГГц, Тип N, 2-порта) | + | - | - | - | - |
| 3672-022 | 20403 Модуль электронной калибровки Ecal ( 10 МГц~26,5 ГГц, Тип 3.5mm, 2-порта) | - | + | - | - | - |
| 3672-023 | 20404 Модуль электронной калибровки Ecal (10 МГц~50 ГГц, Тип 2.4mm, 2-порта) | - | - | + | + | - |
| 3672-024 | 20405 Модуль электронной калибровки Ecal (10 МГц~20 ГГц, Тип 3.5mm, 4-порта) | - | + | - | - | - |
| 3672-025 | 20409 Модуль электронной калибровки Ecal (10 МГц~67 ГГц, Тип 1.85mm, 2-порта) | - | - | - | - | + |
| 3672-031 | Тестовый кабель (Тип 3.5mm(m)) | + | + | - | - | - |
| 3672-032 | Тестовый кабель (Тип 3.5mm(f)) | + | + | - | - | - |
| 3672-033 | Тестовый кабель (Тип N(m)) | + | + | - | - | - |
| 3672-034 | Тестовый кабель (Тип N(f)) | + | + | - | - | - |
| 3672-035 | Тестовый кабель (Тип 2.4mm(m)) | - | - | + | + | - |
| 3672-036 | Тестовый кабель (Тип 2.4mm(f)) | - | - | + | + | - |
| 3672-037 | Тестовый кабель (Тип 2.4mm(m)) | - | - | + | + | - |
| 3672-038 | Тестовый кабель (Тип 2.4mm(f)) | - | - | + | + | - |
| 3672-039 | Тестовый кабель (Тип 3.5mm(m)) | - | - | + | + | - |
| 3672-040 | Тестовый кабель (Тип 3.5mm(f)) | - | - | + | + | - |
| 3672-041 | Тестовый кабель (Тип 2.92mm(m)) | - | - | + | + | - |
| 3672-042 | Тестовый кабель (Тип 2.92mm(f)) | - | - | + | + | - |
| 3672-043 | Тестовый кабель (Тип 1.85mm(m)) | - | - | - | - | + |
| 3672-044 | Тестовый кабель (Тип 1.85mm(f)) | - | - | - | - | + |
| 3672-051 | 87230 USB датчик мощности (9 кГц - 6 ГГц) | + | + | + | + | + |
| 3672-052 | 87231 USB датчик мощности (9 кГц - 18 ГГц) | + | + | + | + | + |
| 3672-053 | 87232 USB датчик мощности (9 кГц - 26,5 ГГц) | + | + | + | + | + |
| 3672-054 | 87233 USB датчик мощности (9 кГц - 40 ГГц) | + | + | + | + | + |
| 3672-071 | 87601 Набор коаксиальных переходников (Тип N) | + | + | + | + | + |
| 3672-072 | 87601A Набор коаксиальных переходников (Тип 3.5mm) | + | + | + | + | + |
| 3672-073 | 87601B Набор коаксиальных переходников (Тип 2.92mm) | + | + | + | + | + |
| 3672-074 | 87601C Набор коаксиальных переходников (Тип 2.4mm) | + | + | + | + | + |
осуществляется по документу 421-74-29 МП «Анализаторы цепей векторные серий 3672, 3672-S. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 05.04.2019 года.
Основные средства поверки:
- частотомер универсальный CNT-90XL (регистрационный номер 41567-09 в Федеральном информационном фонде);
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
- блок измерительный ваттметра N1914A (регистрационный номер 57386-14 в Федеральном информационном фонде) с преобразователем измерительным термоэлектрическим ваттметров поглощаемой мощности N8488A (регистрационный номер 58375-14 в Федеральном информационном фонде);
- преобразователи измерительные ваттметров поглощаемой мощности 8487D (регистрационный номер 58320-14 в Федеральном информационном фонде);
- анализатор спектра FSW67 (регистрационный номер 58300-14 в Федеральном информационном фонде);
- набор мер коэффициентов передачи и отражения 85054D, 85052D, 85056D, 85058B (регистрационный номер 53567-13 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 21 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
