| Номер в госреестре | 77569-20 |
| Наименование СИ | Модули ввода/вывода |
| Обозначение типа СИ | WAGO-I/O-SYSTEM серии 750, 753 |
| Изготовитель | "WAGO Kontakttechnik GmbH & Co. KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 предназначены для преобразования аналоговых сигналов силы и напряжения постоянного и переменного тока, частоты, сопротивления от первичных измерительных преобразователей электрических и неэлектрических величин в цифровые коды, а также преобразования цифровых кодов в аналоговые сигналы напряжения и силы постоянного тока.
Принцип действия модулей ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 (далее -модули) заключается в аналого-цифровом преобразовании входных аналоговых сигналов. За счет цифро-аналогового преобразования на выходах модулей формируются выходные аналоговые сигналы напряжения и силы постоянного тока.
Модули совместно с первичными измерительными преобразователями обеспечивают измерение частоты, силы и напряжения постоянного и переменного тока, температуры, сопротивления, циклический сбор и обработку информации о контролируемых параметрах, а также формирование управляющих воздействий на исполнительные механизмы.
Модули выполнены в виде законченных конструктивов и могут быть установлены на 35 мм DIN-рейке.
Модули выпускаются в различных модификациях, отличающихся функциональным назначением, количеством входных и выходных каналов и техническими возможностями, приведенными в таблицах 3 - 8.
Модули ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 используются в информационно-измерительных и управляющих системах в различных отраслях промышленности.
Общие виды модулей показаны на рисунках 1 - 6.
Место установки защитной шильд-наклейки

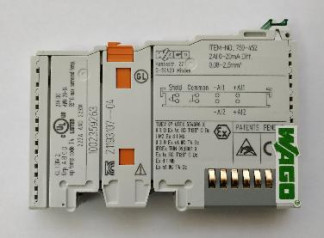

Рисунок 1 - Общий вид модуля вволы сигналов силы постоянного тока (750-452)
Место установки защитной шильд-наклейки
Рисунок 5 - Общий вид модуля ввода сигналов от термопреобразователей сопротивления (750-464)
Метрологические характеристики модулей ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 нормированы с учетом встроенного в них программного обеспечения, предназначенного для управления их работой. Номера версий встроенного ПО модулей приведены в таблице 2. Внешнее (сервисное) программное обеспечение WAGO-I/O-Check 3, устанавливаемое на компьютер и не влияющее на метрологические характеристики модулей, предназначено для конфигурирования модулей (выбора модификаций и/или диапазонов входных/выходных сигналов), визуализации результатов преобразования и задания значений выходных сигналов.
Идентификационные данные внешнего (сервисного) программного обеспечения приведены в таблице 1
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование | WAGO_SW0759_0302_V031902_IX03_ro Check_S.exe |
| Номер версии (идентификационный номер) | Не ниже Package Version 03.19.02 (03) |
| Цифровой идентификатор | C30F152FE42633F9EBD5D81BF35DAF42 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2 - Номера версий встроенного ПО
| Обозначение модуля | Идентификационные данные ПО | Обозначение модуля | Идентификационные данные ПО | Обозначение модуля | Идентификационные данные ПО |
| Версия | Версия | Версия | |||
| 750-452 750-452/xxx-xxx 753-452 | 31 | 750-469 753-469 750-469/xxx-xxx | 40 | 750-493 750-493/xxx-xxx | 2, 3 |
| 750-453 750-453/xxx-xxx 753-453 | 4 | 750-470 750-470/xxx-xxx | 4 | 750-494 750-494/xxx-xxx | 6, 3 |
| 750-454 750-454/xxx-xxx 753-454 | 31 | 750-472/xxx-xxx 750-472 753-472 | 9 | 750-495 750-495/xxx-xxx | 5,2 |
| 750-454/025-xxx | 30 | 750-471 | 1 | 750-496 | 1 |
| 750-455 750-455/xxx-xxx 753-455 | 4 | 750-473 750-473/xxx-xxx | 4 | 750-476 750-476/xxx-xxx 753-476 | 9 |
| 750-456 750-456/xxx-xxx 753-456 | 31 | 750-474 750-474/xxx-xxx 753-474 | 9 | 750-550 750-550/xxx-xxx 753-550 | 3С |
| 750-457 750-457/xxx-xxx 753-457 | 4 | 750-475 753-475 750-475/020-000 | 3 | 750-552 750-552/000-200 753-552 | 3С |
| 750-458 | 2 | 750-497 | 1 | 750-552/025-000 | 3А |
| 750-459 753-459 | 4 | 750-477 753-477 | 3 | 750-553 753-553 | 4 |
| 750-460 750-460/xxx-xxx 753-460 | 3Е | 750-478 750-478/xxx-xxx 753-478 | 9 | 750-554 750-554/xxx-xxx 753-554 | 3С, 3А |
| 750-461 753-461 750-461/xxx-xxx 753-461/xxx-xxx | 3B | 750-479 750-479/xxx-xxx 753-479 | 4 | 750-482 750-482/xxx-xxx 753-482 | 4, 6 |
| 750-461/000-009 | 3D | 750-480 750-480/xxx-xxx 753-480 | 4 | 750-555 753-555 | 4 |
| 750-461/020-000 | 1 | 750-481/xxx-xxx | 41 | 750-404/xxx-xxx | 42 |
| 750-463 | 6 | 753-562 | 2 | 750-556 750-556/xxx-xxx 753-556 | 3С |
| 750-464 750-464/xxx-xxx | 6 | 750-483 750-483/xxx-xxx 753-483 | 4 | 750-563 750-563/ххх-ххх | 2 |
| 750-465 753-465 | 31 | 750-484 750-484/xxx-xxx | 6, 3 | 750-585 750-585/xxx-xxx | 3А |
| 750-465/025-000 | 30 | 750-485 | 31 | 750-450 | 2 |
| 750-466 750-466/xxx-xxx 753-466 | 31 | 750-486 750-486/xxx-xxx | 1 | 750-451 750-451/xxx-xxx | 2 |
| 750-466/025-000 | 30 | 750-487/xxx-xxx | 41 | 753-560 | 2 |
| 750-467 753-467 | 31 | 750-491 750-491/xxx-xxx | 3G | 750-557 750-557/ххх-ххх 753-557 | 4 |
| 750-468 750-468/xxx-xxx | 3В, 3А | 750-492 750-492/xxx-xxx 753-492 | 4 | 750-559 750-559/ххх-ххх 753-559 | 4 |
| 750-586 | 3А | 750-597 | 1 |
Программная защита встроенного программного обеспечения и результатов преобразований реализована на основе системы паролей и разграничения прав доступа средствами операционной системы. Механическая защита встроенного программного обеспечения модулей обеспечивается разрушаемой шильд-наклейкой с логотипом WAGO, устанавливаемой на боковых панелях модулей.
Уровень защиты - "высокий" по Р 50.2.077-2014.
Таблица 3 - Модули ввода сигналов силы и напряжения постоянного и переменного тока
| Обозначение модуля | Поддиапазоны входного сигнала | Пределы допускаемой основной приведенной погрешности *, % | Примечание |
| 1 | 2 | 3 | 4 |
| 750-452 750-452/000-200 753-452 | от 0 до 20 мА | ±0,2 | |
| 750-453 750-453/040-000 753-453 | от 0 до 20 мА | ±0,1 | |
| 750-454 750-454/000-200 750-454/025-000 750-454/025-003 750-454/000-001 750-454/000-002 750-454/000-003 753-454 | от 4 до 20 мА | ±0,2 | |
| 750-455 750-455/020-000 750-455/025-000 750-455/040-000 753-455 | от 4 до 20 мА | ±0,1 | |
| 750-456 750-456/000-200 753-456 | от -10 до 10 В | ±0,2 | |
| 750-457 750-457/025-000 750-457/040-000 753-457 | от -10 до 10 В | ±0,1 | |
| 750-459 753-459 | от 0 до 10 В | ±0,1 | |
| 750-465 750-465/000-002 750-465/025-000 753-465 | от 0 до 20 мА | ±0,2 | |
| 750-466 750-466/000-001 750-466/000-003 750-466/000-200 750-466/025-000 753-466 | от 4 до 20 мА | ±0,2 | |
| 750-467 753-467 | от 0 до 10 В | ±0,2 | |
| 750-468 750-468/000-001 750-468/025-000 750-468/040-000 | от 0 до 10 В | ±0,2 | |
| 750-470 750-470/005-000 | от 0 до 20 мА | ±0,1 |
| 1 | 2 | 3 | 4 |
| 750-471 | от 0 до 20 мА от 4 до 20 мА от 3,6 до 21 мА от -20 до 20 мА от 0 до 10 В от -10 до 10 В | ±0 ,1 | |
| от -200 до 200 мВ | ±0,3 | ||
| 750-472 750-472/005-000 753-472 | от 0 до 20 мА | ±0,1 | |
| 750-473 750-473/005-000 | от 4 до 20 мА | ±0,1 | |
| 750-474 750-474/000-200 750-474/005-000 753-474 | от 4 до 20 мА | ±0,1 | |
| 750-475 753-475 | от 0 до 1 А | ±0,1 | Переменного и постоянного тока |
| 750-475/020-000 | от 0 до 5 А | ±0,2 | Переменного и постоянного тока |
| 750-476 750-476/000-200 753-476 | от -10 до 10 В | ±0,1 | |
| 750-477 753-477 | от 0 до 10 В | ±0,1 | |
| 750-478 750-478/005-000 753-478 | от 0 до 10 В | ±0,1 | |
| 750-479 750-479/000-001 753-479 | от -10 до 10 В | ±0,05 | |
| 750-480 750-480/000-001 753-480 | от 0 до 20 мА | ±0,05 | |
| 750-482 750-482/000-300 750-482/025-000 750-482/000-001 753-482 | от 4 до 20 мА | ±0,1 | |
| 750-483 750-483/040-000 753-483 | от 0 до 30 В | ±0,05 | |
| 750-484 750-484/040-000 750-484/000-001 | от 4 до 20 мА | ±0,2 | |
| 750-485 | от 4 до 20 мА | ±0,2 | |
| 750-486 750-486/040-000 | от 0 до 20 мА от 4 до 20 мА от 3,6 до 21 мА | ±0,1 |
| 1 | 2 | 3 | 4 |
| 750-492 750-492/040-000 753-492 | от 4 до 20 мА | ±0,05 | |
| 750-493 750-493/000-001 750-493/025-000 | от 0 до 480 В (переменный ток) от 0 до 277 В (переменный или постоянный ток ) от 0 до 1 А (для 750-493, 750-493/025-000) от 0 до 5 А (для 750493/000-001) | ±0,5 ( переменный ток) ±1,0 (постоянный ток) | Диапазоны от 0 до 1 А и от 0 до 5 А указаны для постоянного и переменного тока |
| 750-494 750-494/000-001 750-494/025-000 750-494/025-001 | от 0 до 480 В (переменный ток) от 0 до 277 В (переменный или постоянный ток) от 0 до 1 А (для 750-494, 750-494/025-000) от 0 до 5 А (для 750494/000-001, 750-494/025-001) | ±0,3 (напряжение переменного тока) ±0,5 (сила переменного тока) ±1,0 (сила и напряжение постоянного тока) | Диапазоны от 0 до 1 А и от 0 до 5 А указаны для постоянного и переменного тока |
| 750-495 750-495/000-001 750-495/040-000 750-495/040-001 | от 52 до 345 В от 104 до 690 В (переменный ток) от 30 до 200 В от 60 до 400 В (переменный ток) от 0 до 1 А (для 750-495, 750-495/040-000) от 0 до 5 А (для 750495/000-001, 750-495/040-001) | ±0,3 | Трехфазное подключение Однофазное подключение Диапазоны от 0 до 1 А и от 0 до 5 А указаны для переменного тока |
| 750-496 | от 0 до 20 мА от 4 до 20 мА от 3,6 до 21 мА | ±0,1 | |
| 750-497 | от -10 до 10 В от 0 до 10 В от -11 до 11 В | ±0,1 | |
| Температурный коэффициент: - для модулей 750-456, 753-456, 750-456/000-200 - 0,015 %/°С - для модулей 750-475, 753-475, 750-475/020-000 - 0,011 %/°С - для остальных модулей - 0,010 %/°С | |||
| Нормальные условия измерений: - диапазон температуры воздуха, оС от +23 до +27 - относительная влажность при температуре +25 оС, % до 95 - диапазон атмосферного давления, кПа от 84,0 до 106,0 | |||
| *Для всех модулей (кроме 750-484/040-000, 750-484/000-001) за нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов входных сигналов; для модулей 750-484, 750-484/040-000, 750-484/000-001 -верхний предел диапазона входного сигнала. | |||
| Обозначение модуля | Поддиапазоны входного сигнала | Пределы допускаемой основной приведенной погрешности *, % |
| 750-404/000-003 750-404/040-003 | от 0,1 до 8 000 Гц | ±1,0 |
| от 0,25 до 32 000 Гц | ±1,5 | |
| от 1 до 100 000 Гц | ±1,5 |
Температурный коэффициент - 0,010 %/°С
Нормальные условия измерений:
- диапазон температуры воздуха, оС от +23 до +27
- относительная влажность при температуре +25 оС, % до 95
- диапазон атмосферного давления, кПа_от 84,0 до 106,0
*За нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов входных сигналов._
Таблица 5 - Модули вывода сигналов силы и напряжения постоянного тока
| Обозначение модуля | Поддиапазоны выходного сигнала | Пределы допускаемой основной приведенной погрешности *, % |
| 1 | 2 | 3 |
| 750-550 750-550/000-200 753-550 | от 0 до 10 В | ±0,1 |
| 750-552 750-552/000-200 750-552/025-000 753-552 | от 0 до 20 мА | ±0,1 |
| 750-553 753-553 | от 0 до 20 мА | ±0,1 |
| 750-554 750-554/000-200 750-554/025-000 753-554 | от 4 до 20 мА | ±0,1 |
| 750-555 753-555 | от 4 до 20 мА | ±0,1 |
| 750-556 750-556/000-200 753-556 | от -10 до 10 В | ±0,1 |
| 750-557 750-557/040-000 753-557 | от -10 до 10 В | ±0,1 |
| 750-559 750-559/025-000 750-559/040-000 753-559 | от 0 до 10 В | ±0,1 |
| 750-560 | от 0 до 10 В | ±0,2 |
| 750-562 | от 0 до 10 В от -10 до 10 В | ±0,05 |
| 750-563 750-563/040-000 | от 0 до 20 мА от 4 до 20 мА от 6 до 18 В | ±0,05 |
| 750-585 750-585/040-000 | от 0 до 20 мА | ±0,2 |
| 1 | 2 | 3 |
| 750-586 | от 4 до 20 мА | ±0,2 |
| 750-597 | от 0 до 10 В от -10 до 10 В | ±0,1 |
| Температурный коэффициент: для модулей 750-554, 753-554, 750-554/000-200, 750-554/025-000 - 0,015 %/°С | ||
| для модулей 750-560 | - 0,020 %/°С | |
| для модулей 750-597 | - 0,001 %/°С | |
| для остальных модулей | - 0,010 %/°С | |
| Нормальные условия измерений: | ||
| о/'ч - диапазон температуры воздуха, С | от +23 до +27 | |
| - относительная влажность при температуре +25 оС, % - диапазон атмосферного давления, кПа | до 95 от 84,0 до 106,0 | |
| *За нормирующее значение принимается абсолютное значение алгебраической разности | ||
| верхнего и нижнего пределов диапазонов выходных сигналов. | ||
Таблица 6 - Модули ввода сигналов от термопреобразователей сопротивления и источников переменного_сопротивления
| Обозначение модуля | Поддиапазоны контролируемого параметра (температуры, сопротивления) | Пределы допускаемой основной приведенной* (абсолютной) погрешности | Примечание |
| 1 | 2 | 3 | 4 |
| Сигналы от | |||
| от -200 до +850 оС | ±0,6 оС | Pt100 | |
| от -50 до +150 оС | ±0,6 оС | Pt100 | |
| от -200 до +850 0С | ±0,5 оС | Pt200 | |
| от -200 до +850 0С | ±0,3 оС | Pt500 | |
| 750-450 750-451 750-451/025-000 | от -200 до +850 оС | ±0,2 оС | Pt1000 |
| от -50 до +150 оС от -60 до +180 0С | ±0,2 оС ±0,4 оС | Pt1000 (a=0,00385 0С-1) 100Н | |
| от -60 до +180 0С | ±0,2 оС | 1000Н | |
| от -50 до +150 оС | ±0,2 оС | 1000Н (a=0,00617 0С-1) | |
| от 0 до 5000 Ом | ±0,3 Ом | ||
| от 0 до 1200 Ом | ±0,3 Ом | ||
| 750-460 | |||
| 753-460 | |||
| 750-461 753-461 750-461/000-006 | от -200 до +850 °С | ±0,2 % | Сигналы от |
| Pt100 (a=0,00385 0С-1) | |||
| 750-461/000-200 | |||
| 750-461/025-000 | |||
| 750-460/000-003 750-461/000-003 | от -200 до +850 °С | ±0,2 % | Сигналы от Pt1000 (a=0,00385 0С-1) |
| 750-460/000-005 | от -60 до +180 °С | ±0,2 % | Сигналы от 1000Н (a=0,00617 0С-1) |
| 750-461/000-002 | от 10 Ом до 1,2 кОм | ±0,2 % | |
| 750-461/000-007 | от 10 Ом до 5 кОм | ±0,2 % |
| 1 | 2 | 3 | 4 |
| 750-461/003-000 753-461/003-000 750-464 750-464/040-000 750-481/003-000 750-481/040-000 | от -200 до +850 0С от -200 до +850 0С от -200 до +850 0С от -200 до +850 оС от -60 до +180 0С от -60 до +180 оС от 10 Ом до 1,2 кОм от 10 Ом до 5 кОм | ±0,2 % | Сигналы от Pt100 Pt 200 Pt 500 Pt1000 (а=0,00385 0С-1) 100Н 1000Н (а=0,00617 0С-1) |
| 750-463 | от -30 до +150 оС | ±0,5 оС | Сигналы от Pt1000 (а=0,00385 0С-1) 1000Н (а=0,00617 0С-1) |
| Температурный коэффициент: - для модулей 750-463, 750-464, 750-464/020-000, 750-464/040-000 - 0,002 %/°С - для модулей 750-461/000-006 - 0,001 %/°С - для остальных модулей - 0,010 %/°С | |||
| Нормальные условия измерений: - диапазон температуры воздуха, оС от +23 до +27 - относительная влажность при температуре +25 оС, % до 95 - диапазон атмосферного давления, кПа от 84,0 до 106,0 | |||
| *За нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов контролируемого параметра. | |||
Таблица 7 - Модули ввода сигналов от термопар и источников напряжения постоянного тока.
| Обозначение модуля | Поддиапазоны контролируемого параметра (температуры, напряжения постоянного тока) | Пределы допускаемой основной абсолютной погрешности | Примечание | |
| 1 | 2 | 3 | 4 | |
| от -200 до +1000 0С | ±1 | оС | Сигналы от (E) | |
| от -200 до +1300 0С | ±1 | оС | (N) | |
| от -200 до +1370 0С | ±1 | оС | (K) | |
| 750-458 | от -200 до +400 0С | ±1 | оС | (T) |
| от -50 до +1760 0С | ±2 | оС | (S) | |
| от -50 до +1760 0С | ±2 | оС | (R) | |
| от -210 до +12000С | ±1 | оС | (J) | |
| от +200 до +1820 0С | ±3 | оС | (B) | |
| 750-469 | ||||
| 750-469/000-200 | от -100 до +1370 0С | ±6 | оС | Сигналы от (К) |
| 753-469 | ||||
| 750-469/000-001 | от -50 до +1700 0С | ±6 | оС | Сигналы от (S) |
| 750-469/000-002 | от -100 до +400 0С | ±6 | оС | Сигналы от (T) |
| 750-469/000-006 | от -100 до +1200 0С | ±6 | оС | Сигналы от (J) |
| 750-469/000-008 | от -100 до +1000 0С | ±6 | оС | Сигналы от (E) |
| 750-469/000-012 | от -100 до +800 0С | ±6 | оС | Сигналы от (L) |
| 1 | 2 | 3 | 4 |
| Сигналы от | |||
| от -100 до +1370 оС | (К) | ||
| от -50 до +1700 0С | (S) | ||
| 750-469/003-000 | от -100 до +400 ооС | (T) | |
| 750-469/040-000 | от -100 до +1200 оС | ±6 оС | (J) |
| 750-487/003-000 | от -100 до +1000 оС | (E) | |
| от -100 до +800 оС | (L) | ||
| от +600 до +1800 оС | (B) | ||
| от -100 до +1300оС | (N) | ||
| от 0 до +1700 оС | (R) | ||
| 750-491 | от -15 до 15 мВ (UD) | ±30 мкВ для UD | Ud, Uref - |
| 750-491/000-001 | о н 2 д о 6 Ю U e ' ) t | ±10 мВ для Uref | наименования |
| входов модуля | |||
| Температурный коэффициент: | |||
| - для модулей 750-469, 753-469, 750-469/xxx-xxx, 750-487/003-000 | - 0,20 °С /°С | ||
| - для остальных модулей | - 0,010 %/°С | ||
| Нормальные условия измерений: | |||
| о - диапазон температуры воздуха, С | от +23 до +27 | ||
| - относительная влажность при температуре +25 С, % | до 95 | ||
| - диапазон атмосферного давления, кПа | от 84,0 до 106,0 | ||
Таблица 8 - Основные технические характеристики
| Обозначение модуля | Количество каналов | Масса, г | Потребляемая сила тока, мА |
| 1 | 2 | 3 | 4 |
| 750-452 750-452/xxx-xxx 753-452 | 2 | 51 | 70 |
| 750-453 750-453/xxx-xxx 753-453 | 4 | 51 | 65 |
| 750-454 750-454/xxx-xxx 753-454 | 2 | 51 | 70 |
| 750-454/025-xxx | 2 | 51 | 70 |
| 750-455 750-455/xxx-xxx 753-455 | 4 | 51 | 65 |
| 750-456 750-456/xxx-xxx 753-456 | 2 | 46 | 80 |
| 750-457 750-457/xxx-xxx 753-457 | 4 | 51 | 65 |
| 750-458 | 8 | 49 | 100 |
| 750-459 753-459 | 4 | 51 | 65 |
| 750-460 750-460/xxx-xxx 753-460 | 4 | 43 | 65 |
| 1 | 2 | 3 | 4 |
| 750-461 753-461 750-461/xxx-xxx 753-461/xxx-xxx | 2 | 53 | 80 |
| 750-461/000-009 | 2 | 53 | 80 |
| 750-461/020-000 | 2 | 53 | 80 |
| 750-463 | 4 | 60 | 50 |
| 750-464 750-464/xxx-xxx | 2 (4) | 48 | 50 |
| 750-465 753-465 | 2 | 51 | 75 |
| 750-466 750-466/xxx-xxx 753-466 | 2 | 51 | 75 |
| 750-466/025-000 | |||
| 750-467 753-467 | 2 | 55 | 60 |
| 750-468 750-468/xxx-xxx | 4 | 53 | 60 |
| 750-469 753-469 750-469/xxx-xxx | 2 | 39 | 65 |
| 750-470 750-470/xxx-xxx | 2 | 55 | 100 |
| 750-471 | 4 | 50 | 100 |
| 750-472/xxx-xxx 750-472 753-472 | 2 | 55 | 75 |
| 750-473 750-473/xxx-xxx | 2 | 56 | 100 |
| 750-474 750-474/xxx-xxx 753-474 | 2 | 55 | 75 |
| 750-475 753-475 750-475/020-000 | 2 | 50 | 80 |
| 750-476 750-476/xxx-xxx 753-476 | 2 | 53 | 75 |
| 750-477 753-477 | 2 | 50 | 80 |
| 750-478 750-478/xxx-xxx 753-478 | 2 | 52 | 75 |
| 750-479 750-479/xxx-xxx 753-479 | 2 | 50 | 100 |
| 750-480 750-480/xxx-xxx 753-480 | 2 | 50 | 100 |
| 750-481/xxx-xxx | 2 | 95 | 25 |
| 1 | 2 | 3 | 4 |
| 750-482 750-482/xxx-xxx 753-482 | 2 | 55 | 65 |
| 750-483 750-483/xxx-xxx 753-483 | 2 | 55 | 80 |
| 750-484 750-484/xxx-xxx | 2 | 91 | 25 |
| 750-485 | 2 | 94 | 31 |
| 750-486 750-486/xxx-xxx | 4 | 48 | 45 |
| 750-487/xxx-xxx | 2 | 48 | 13,5 |
| 750-491 750-491/xxx-xxx | 2 | 60 | 65 |
| 750-492 750-492/xxx-xxx 753-492 | 2 | 54 | 80 |
| 750-493 750-493/xxx-xxx | 3/3 * | 48 | 100 |
| 750-494 750-494/xxx-xxx | 3/3 * | 48 | 100 |
| 750-495 750-495/xxx-xxx | 4/3 ** | 88 | 100 |
| 750-496 | 8 | 47 | 69 |
| 750-497 | 8 | 49 | 105 |
| 750-550 750-550/xxx-xxx 753-550 | 2 | 49 | 65 |
| 750-552 750-552/000-200 753-552 | 2 | 55 | 70 |
| 750-552/025-000 | 2 | 55 | 70 |
| 750-553 753-553 | 4 | 54 | 60 |
| 750-554 750-554/xxx-xxx 753-554 | 2 | 55 | 70 |
| 750-555 753-555 | 4 | 54 | 60 |
| 750-556 750-556/xxx-xxx 753-556 | 2 | 55 | 65 |
| 750-557 750-557/xxx-xxx 753-557 | 4 | 54 | 125 |
| 750-559 750-559/xxx-xxx 753-559 | 4 | 54 | 125 |
| 750-560 | 2 | 55 | 16 |
| 750-562 | 2 | 55 | 170 |
| 750-563 750-563/xxx-xxx | 2 | 54 | 110 |
| 1 | 2 | 3 | 4 |
| 750-585 750-585/xxx-xxx | 2 | 92 | 21 |
| 750-586 | 2 | 92 | 21 |
| 750-597 | 8 | 50 | 61 |
| 750-404/xxx-xxx | 1 | 55 | 70 |
| 750-450 | 4 | 49 | 85 |
| 750-451 750-451/xxx-xxx | 8 | 49 | 110 |
| Электропитание: напряжение постоянного тока, В | 5 (поступает от головного устройства по внутренней шине) | ||
| Условия эксплуатации: - диапазон температуры воздуха, С - относительная влажность при +25 0С, % - диапазон атмосферного давления, кПа | от 0 до +55 (для модулей 75х-ххх) от -20 до +65 (для модулей 75х-ххх/025-ххх) от -40 до +70 (для модулей 75х-ххх/040-ххх) до 95 от 84,0 до 106,0 | ||
| Срок службы, лет, не менее Наработка на отказ, ч, не менее | 5 80 000 | ||
| Примечания: *3 входа по току, 3 - по напряжению; **4 входа по току, 3 - по напряжению | |||
наносится на титульный лист руководства по эксплуатации модулей ввода/вывода WAGO- I/O-SYSTEM серии 750, 753 типографским путем.
Таблица 8 - Комплектность модулей ввода/вывода WAGO-I/O-SYSTEM серии 750, 753
| Наименование | Обозначение | Кол-во | Примечание |
| Модуль ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 | 750-ххх 750-ххх/xxx-xxx 753-ххх | Определяется заказом | Модификация определяется заказом |
| Программное обеспечение | WAGO-I/O-Check 3 | 1 экз. | По заказу |
| Руководство по эксплуатации | - | 1 экз. | В электронном виде |
| Методика поверки | МП 2064-0145-2019 | 1 экз. |
осуществляется по документу МП 2064-0145-2019 "ГСИ. Модули ввода/вывода WAGO-I/O-SYSTEM серии 750, 753. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 6 ноября 2019 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информацион-ном фонде по обеспечению единства измерений 46628-11);
- генератор сигналов специальной формы AFG-72125 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 53065-13);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48930-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на боковую панель модуля в виде наклейки.
приведены в эксплуатационном документе.
Приказ Росстандарта от 31.07.2018 №1621 "Об утверждении Государственной поверочной схемы для средств измерений времени и частоты"
Приказ Росстандарта от 01.10.2018 № 2091 "Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А"
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 15.02.2016 г. №146 "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления"
Техническая документация фирмы "WAGO Kontakttechnik GmbH & Co. KG", Германия
| Зарегистрировано поверок | 2662 |
| Поверителей | 11 |
| Актуальность данных | 22.11.2024 |
