Генераторы сигналов серий 1465, 1465-V (далее — генераторы 1465, генераторы 1465-V, генераторы) предназначены для формирования сигналов стабильных по частоте и уровню выходной мощности.
Генераторы сигналов серий 1465, 1465-V (далее — генераторы 1465, генераторы 1465-V, генераторы) предназначены для формирования сигналов стабильных по частоте и уровню выходной мощности.
Номер в госреестре | 77570-20 |
Наименование СИ | Генераторы сигналов |
Обозначение типа СИ | серии 1465 |
Изготовитель | «Ceyear Technologies Co., Ltd.», КНР |
Год регистрации | 2020 |
Срок свидетельства | 25.02.2030 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Генераторы сигналов серий 1465, 1465-V (далее — генераторы 1465, генераторы 1465-V, генераторы) предназначены для формирования сигналов стабильных по частоте и уровню выходной мощности.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация сигналов с амплитудной, импульсной, векторной, частотной и фазовой модуляциями.
Конструктивно генераторы состоят из моноблоков, управление обеспечивается с помощью клавиш, валкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сообщения об ошибках. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генераторы сигналов серии 1465 выпускаются в моделях 1465C, 1465D, 1465F,1465H, 1465L (1465СЮ/Р/Н/Ъ). Генераторы сигналов серии 1465-V выпускаются в моделях 1465C-V, 1465D-V, 1465F-V, 1465H-V, 1465L-V (1465C-V/D-V/F-V/H-V/L-V). Модели генераторов отличаются друг от друга диапазоном рабочих частот, диапазоном и погрешностью установки уровня выходного сигнала.
Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведены в таблице 1.
Таблица 1 - Функциональное назначение опций
Название опции |
Описание опции |
Наличие в генераторе |
|||
1465 C |
1465 D |
1465 F |
1465 H/L |
||
1465-H01A |
Программируемый ступенчатый аттенюатор 115 дБ |
+ |
+ |
+ |
- |
1465-H01B |
Программируемый ступенчатый аттенюатор 90 дБ |
- |
- |
- |
+ |
1465-H02A |
Функция аналоговой модуляции |
+ |
+ |
+ |
+ |
1465-H02B |
Функция импульсной модуляции (100 нс) |
+ |
+ |
+ |
+ |
1465-H02C |
Функция импульсной модуляции (20 нс) |
+ |
+ |
+ |
+ |
1465-H03 |
Аналоговое свипирование по частоте |
+ |
+ |
+ |
+ |
1465-H04 |
Низкий фазовый шум |
+ |
+ |
+ |
+ |
1465-H05 |
Увеличенная максимальная выходная мощность |
+ |
+ |
+ |
+ |
1465-H06 |
Сверхвысокая выходная мощность в диапазоне частот от 10 МГц до 20 ГГц |
- |
+ |
- |
- |
1465-H80 |
87230 USB датчик мощности (9 кГц - 6 ГГц) |
+ |
+ |
+ |
+ |
1465-H81 |
87231 USB датчик мощности (9 кГц - 18 ГГц) |
+ |
+ |
+ |
+ |
1465-H82 |
87232 USB датчик мощности (9 кГц - 26,5 ГГц) |
+ |
+ |
+ |
+ |
1465-H83 |
87233 USB датчик мощности (9 кГц - 40 ГГц) |
+ |
+ |
+ |
+ |
1465-H91 |
Выходной разъем N-тип |
- |
+ |
- |
- |
Название опции |
Описание опции |
Наличие в генераторе |
|||
1465 C |
1465 D |
1465 F |
1465 H/L |
||
1465-H92 |
Высокочастотный выход на задней панели генератора |
+ |
+ |
+ |
+ |
1465-H96 |
Продление гарантии до 5 лет |
+ |
+ |
+ |
+ |
1465-H99 |
Алюминиевый транспортировочный кейс |
+ |
+ |
+ |
+ |
1465-S10 |
Сложные последовательности импульсов (при наличии опции H02B или 02C) |
+ |
+ |
+ |
+ |
1465 C-V |
1465 D-V |
1465 F-V |
1465 H/L V |
||
1465-H01A |
программируемый ступенчатый аттенюатор 115 дБ |
+ |
+ |
+ |
- |
1465-H01B |
программируемый ступенчатый аттенюатор 90 дБ |
- |
- |
- |
+ |
1465-H02A |
Функция аналоговой модуляции |
+ |
+ |
+ |
+ |
1465-H02B |
Функция импульсной модуляции (100 нс) |
+ |
+ |
+ |
+ |
1465-H02C |
Функция импульсной модуляции (20 нс) |
+ |
+ |
+ |
+ |
1465-H03 |
Аналоговое свипирование по частоте |
+ |
+ |
+ |
+ |
1465-H04 |
Низкий фазовый шум |
+ |
+ |
+ |
+ |
1465-H05 |
Увеличенная максимальная выходная мощность |
+ |
+ |
+ |
+ |
1465-H31 |
Расширение полос внутренней модуляции до 200 МГц |
+ |
+ |
+ |
+ |
1465-H32 |
Расширение внутренней памяти до 8 ГБ |
+ |
+ |
+ |
+ |
1465-H33 |
Функция входа внешних IQ сигналов (порт BNC) |
+ |
+ |
+ |
- |
1465-H35 |
Функция входа внешних данных (оптический порт) |
+ |
+ |
+ |
+ |
1465-H80 |
87230 USB датчик мощности (9 кГц - 6 ГГц) |
+ |
+ |
+ |
+ |
1465-H81 |
87231 USB датчик мощности (9 кГц - 18 ГГц) |
+ |
+ |
+ |
+ |
1465-H82 |
87232 USB датчик мощности (9 кГц - 26,5 ГГц) |
+ |
+ |
+ |
+ |
1465-H83 |
87233 USB датчик мощности (9 кГц - 40 ГГц) |
+ |
+ |
+ |
+ |
1465-H91 |
Выходной разъем N-тип |
- |
+ |
- |
- |
1465-H92 |
Высокочастотный выход на задней панели генератора |
+ |
+ |
+ |
+ |
1465-H96 |
Продление гарантии до 5 лет |
+ |
+ |
+ |
+ |
1465-H99 |
Алюминиевый транспортировочный кейс |
+ |
+ |
+ |
+ |
1465-S01 |
Произвольная форма сигнала |
+ |
+ |
+ |
+ |
1465-S02 |
Линейная модуляция частоты |
+ |
+ |
+ |
+ |
1465-S03 |
Функция AWGN (гауссовский белый шум) |
+ |
+ |
+ |
+ |
1465-S04 |
Функция затухания динамики (при наличии опции S01) |
+ |
+ |
+ |
+ |
1465-S05 |
Аналоговые сигналы радара (при наличии опции S01) |
+ |
+ |
+ |
+ |
1465-S10 |
Сложные последовательности импульсов (при наличии опции H02B или 02C) |
+ |
+ |
+ |
+ |

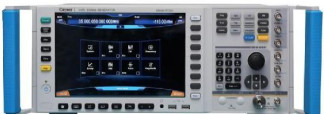

Общий вид генераторов с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Место
пломбировки
б) Вид сзади Рисунок 1 - Общий вид генераторов 1465
Место нанесения знака утверждения типа
Место
пломбировки
Генераторы имеют специализированное программное обеспечение (ПО). Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Signal Generator:1465 Series |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.57 |
Цифровой идентификатор ПО (серийный номер) |
- |
Таблица 3 - Метрологические характеристики генераторов
Наименование характеристики |
Значение |
|
Генераторы 1465 |
||
Частотный диапазон, Гц: |
||
для моделей |
||
- 1465C |
от 105 до 10109 |
|
- 1465D |
от 105 до 20109 |
|
- 1465D с опцией H06 |
от 107 до 20109 |
|
-1465F |
от 105 до 40 109 |
|
- 1465H |
от 105 до 50109 |
|
-1465L |
от 105 до 67 109 |
|
Частотный диапазон |
Вспомогательный коэффициент N |
|
-от 100 кГц до 250 МГц включ. |
0,125 |
|
-св. 250 до 500 МГц включ. |
0,0625 |
|
-св. 500 МГц до 1 ГГц включ. |
0,125 |
|
-св 1 до 2 ГГц включ. |
0,25 |
|
-св. 2 до 3,2 ГГц включ. |
0,5 |
|
-св. 3,2 до 10 ГГц включ. |
1,0 |
|
-св .10 до 20 ГГц включ. |
2,0 |
|
-св. 20 до 40 ГГц включ. |
4,0 |
|
-св. 40 до 67 ГГц включ. |
8,0 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы относительной погрешности ус- |
||
тановки частоты генератора |
±5 10 |
|
Диапазон установки уровня выходного сигнала, дБм* |
||
Стандартная комплектация |
без опции H01A/B |
с опцией H01A/B |
1465C/D |
||
от 100 кГц до до 20 ГГ ц включ. |
от -20 до +15 |
от -110 до +15 |
1465D с опцией Н06 |
||
от 10 МГц до до 20 ГГц включ. |
от -10 до +28 |
от -90 до +27 |
1465F |
||
от 100 кГц до до 9 ГГц включ. |
от -20 до +12 |
от -110 до +12 |
св. 9 ГГц до 40 ГГц включ. |
от -20 до +12 |
от -110 до +12 |
1465 H/L |
||
от 100 кГц до до 15 ГГц включ. |
от -20 до +5 |
от -90 до +5 |
св. 15 ГГц до 30 ГГц включ. |
от -20 до +5 |
от -90 до +5 |
св. 30 ГГц до 67 ГГц включ. |
от -20 до +5 |
от -90 до +4 |
Опция H05 |
||
1465C/D |
||
от 100 кГц до до 20 ГГ ц включ. |
от -20 до +20 |
от -110 до +20 |
1465F |
||
от 100 кГц до до 9 ГГц включ. |
от -20 до +20 |
от -110 до +20 |
св. 9 ГГц до 40 ГГц включ. |
от -20 до +17 |
от -110 до +17 |
1465 H/L |
||
от 100 кГц до до 15 ГГц включ. |
от -20 до +17 |
от -90 до +17 |
св. 15 ГГц до 30 ГГц включ. |
от -20 до +13 |
от -90 до +13 |
св. 30 ГГц до 67 ГГц включ. |
от -20 до +8 |
от -90 до +8 |
Наименование характеристики |
Значение |
|||||
Пределы допускаемой погрешности установки уровня выходного сигнала, дБ |
||||||
стандартная комплектация |
||||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: |
Д |
ля значений уровня выходного сигнала |
||||
от -20 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. +10 дБм до 20 дБм включ. |
св. 20 дБм |
|||
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,6 |
±0,8 |
- |
||
св. 2 до 20 ГГц включ. |
±1,5 |
±0,8 |
±0,8 |
- |
||
св. 20 до 40 ГГц включ. |
±1,8 |
±0,9 |
±1,0 |
- |
||
св. 40 до 50 ГГц включ. |
±1,8 |
±1,3 |
- |
- |
||
св. 50 до 67 ГГц включ. |
±2,0 |
±1,5 |
- |
- |
||
св. 500 МГц до 20 ГГц включ.(1465D+H06) |
±0,9 |
±0,8 |
±1,2 |
|||
с опцией H01A/B |
||||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: |
Д |
ля значений уровня выходного сигнала |
||||
от -90 дБм до -70 дБм включ. |
св. -70 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. 10 дБм до 20 дБм включ. |
св. 20 дБм |
||
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,7 |
±0,6 |
±0,8 |
- |
|
св. 2 до 20 ГГц включ. |
±1,8 |
±0,9 |
±0,8 |
±0,8 |
- |
|
св. 20 до 40 ГГц включ. |
±2,0 |
±1,0 |
±0,9 |
±1,0 |
- |
|
св. 40 до 50 ГГц включ. |
±2,5 |
±1,5 |
±1,3 |
- |
- |
|
св. 50 до 67 ГГц включ. |
±3,0 |
±1,8 |
±1,5 |
- |
- |
|
от 10 МГц до 500 МГц включ.(1465D+H06) |
±1,8 |
±1,0 |
±0,9 |
±1,3 |
||
св. 500 МГц до 20 ГГц включ.(1465D+H06) |
±2,0 |
±1,1 |
±0,8 |
±0,8 |
±1,2 |
|
Разрешение по мощности, дБ |
0,01 |
|||||
Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм, частоте несущей 1 ГГц, дБн/Гц, на отстройках: — 100 Гц — 1 кГц — 10 кГц — 100 кГц |
-101 -121 -130 -130 |
Генераторы 1465-V
Частотный диапазон, Г ц, для |
|
моделей: |
от 105 до 10109 |
-1465C-V |
|
-1465D-V |
от 105 до 20109 |
-1465F-V |
от 105 до 40 109 |
-1465H-V |
от 105 до 50109 |
-1465L-V |
от 105 до 67 109 |
Наименование характеристики |
Значение |
|
Частотный диапазон |
Вспомогательный коэффициент N |
|
-от 100 кГц до 250 МГц включ. |
0,125 |
|
-св. 250 до 500 МГц включ. |
0,0625 |
|
-св. 500 МГц до 1 ГГц включ. |
0,125 |
|
-св. 1 до 2 ГГц включ. |
0,25 |
|
-св. 2 до 3,2 ГГц включ. |
0,5 |
|
-св. 3,2 до 10 ГГц включ. |
1,0 |
|
-св. 10 до 20 ГГц включ. |
2,0 |
|
-св. 20 до 28,5 ГГц включ. |
3,0 |
|
-св. 28,5 до 40 ГГц включ. |
5,0 |
|
-св. 40 до 67 ГГц включ. |
10,0 |
|
Разрешение установки частоты, Гц |
0,001 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы относительной погрешности |
||
установки частоты генератора: |
±5 10 |
|
Диапазон установки уровня выходного сигнала, дБм |
||
Стандартная комплектация |
без опции H01A/B |
с опцией H01A/B |
1465A-V/B-V/C-V/D-V |
||
от 100 кГц до до 20 ГГ ц включ. |
от -20 до +15 |
от -110 до +15 |
1465F-V |
||
от 100 кГц до до 9 ГГц включ. |
от -20 до +10 |
от -110 до +10 |
св. 9 ГГц до 30 ГГц включ. |
от -20 до +10 |
от -110 до +10 |
св. 30 ГГц до 40 ГГц включ. |
от -20 до +10 |
от -110 до +10 |
1465 H-V/L-V |
||
от 100 кГц до до 15 ГГц включ. |
от -20 до +5 |
от -90 до +5 |
св. 15 ГГц до 30 ГГц включ. |
от -20 до +5 |
от -90 до +5 |
св. 30 ГГц до 60 ГГц включ. |
от -20 до +5 |
от -90 до +4 |
св. 60 ГГц до 67 ГГц включ. |
от -20 до +4 |
от -90 до +3 |
Опция H05 1465A-V/B-V/C-V/D-V |
||
от 100 кГц до до 20 ГГ ц включ. |
от -20 до +20 |
от -110 до +20 |
1465F-V |
||
от 100 кГц до до 9 ГГц включ. |
от -20 до +18 |
от -110 до +18 |
св. 9 ГГц до 30 ГГц включ. |
от -20 до +15 |
от -110 до +15 |
св. 30 ГГц до 40 ГГц включ. |
от -20 до +12 |
от -110 до +12 |
1465 H-V/L-V |
||
от 100 кГц до до 15 ГГц включ. |
от -20 до +15 |
от -90 до +15 |
св. 15 ГГц до 30 ГГц включ. |
от -20 до +12 |
от -90 до +12 |
св. 30 ГГц до 60 ГГц включ. |
от -20 до +8 |
от -90 до +6 |
св. 60 ГГц до 67 ГГц включ. |
от -20 до +6 |
от -90 до +4 |
Наименование характеристики |
Значение |
|||||
Пределы допускаемой погрешности установки уровня выходного сигнала, дБ |
||||||
стандартная комплектация |
||||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: |
Для значений уровня выходного сигнала |
|||||
от -20 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. +10 дБм до 20 дБм включ. |
||||
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,6 |
±0,8 |
|||
св. 2 до 20 ГГц включ. |
±1,5 |
±0,8 |
±0,8 |
|||
св. 20 до 40 ГГц включ. |
±1,8 |
±0,9 |
±1,0 |
|||
св. 40 до 50 ГГц включ. |
±1,8 |
±1,3 |
- |
|||
св. 50 до 67 ГГц включ. |
±2,0 |
±1,5 |
- |
|||
с опцией H01A/B |
||||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: |
Для значений уровня выходного сигнала |
|||||
от -90 дБм до -70 дБм включ. |
св. -70 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. 10 дБм до 20 дБм включ. |
|||
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,7 |
±0,6 |
±0,8 |
||
св. 2 до 20 ГГц включ. |
±1,8 |
±0,9 |
±0,8 |
±0,8 |
||
св. 20 до 40 ГГц включ. |
±2,0 |
±1,0 |
±0,9 |
±1,0 |
||
св. 40 до 50 ГГц включ. |
±2,5 |
±1,5 |
±1,3 |
- |
||
св. 50 до 67 ГГц включ. |
±3,0 |
±1,8 |
±1,5 |
- |
||
Разрешение по мощности, дБ |
0,01 |
|||||
Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм, частоте несущей 1 ГГц, дБн/Гц**, на отстройках: — 100 Гц — 1 кГц — 10 кГц — 100 кГц |
-101 -121 -130 -130 |
|||||
* Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт ** Здесь и далее сокращение «дБн/Гц» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте в полосе 1 Гц |
Наименование характеристики |
Значение |
Масса (без опций), кг, не более |
28 |
Габаритные размеры, мм, не более — ширина |
517 |
— высота |
192 |
— длина |
550 |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 200 до 240 |
Потребляемая мощность, В А, не более |
350 |
Рабочие условия эксплуатации: -температура окружающего воздуха, °C |
от +20 до +30 |
-относительная влажность окружающего воздуха, % |
от 30 до 80 |
-атмосферное давление, кПа |
от 84 до 106 |
наносится на верхнюю панель генераторов сигналов в виде голографической наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность генераторов сигналов
Наименование |
Обозначение |
Количество |
Генератор сигналов |
1465C или 1465D или 1465F или 1465H или 1465L или 1465C-V или 1465 D-V или 1465 F-V или 1465 H-V или 1465 L-V |
1* шт. |
Опции к генератору сигналов* |
- |
1 шт. |
Шнур сетевого питания* |
- |
1 шт. |
Методика поверки |
МП 651-19-033 |
1 экз. |
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
* Поставляется по заказу |
осуществляется по документу МП 651-19-033 «Генераторы сигналов серий 1465, 1465-V. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.
Основные средства поверки:
—частотомер электронно-счётный 53132А с опциями 012 и 124 (регистрационный № 26211-03 в Федеральном информационном фонде);
—стандарт частоты рубидиевый FS 725 (регистрационный № 31222-06 в Федеральном информационном фонде);
—генератор сигналов Agilent E8257D (регистрационный номер 53941-13 в Федеральном информационном фонде);
—анализатор спектра FSW67 (регистрационный №58300-14 в Федеральном информационном фонде);
—анализатор источников сигналов с СВЧ преобразователями частоты Е5052А/В (регистрационный № 73702-18 в Федеральном информационном фонде);
—преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8488A (регистрационный № 58375-14 в Федеральном информационном фонде) с блоком измерительным ваттметров N1914A (регистрационный № 57386-14 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
Зарегистрировано поверок | 376 |
Поверителей | 19 |
Актуальность данных | 21.11.2024 |
