Анализаторы спектра и сигналов 4051, 4051-S, 77571-20

Анализаторы спектра и сигналов серий 4051, 4051-S (далее — анализаторы) предназначены для измерений параметров спектра радиотехнических сигналов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	77571-20
Наименование СИ	Анализаторы спектра и сигналов
Обозначение типа СИ	серии 4051
Изготовитель	«Ceyear Technologies Co., Ltd.», КНР
Год регистрации	2020
Срок свидетельства	25.02.2030
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия анализаторов основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного гетеродинного перестраиваемого приемника.

Конструктивно анализаторы выполнены в виде моноблоков, на передней панели которых расположены: органы управления; жидкокристаллический цветной дисплей; измерительные разъемы, разъемы USB. На задней панели расположены разъемы: BNC выхода промежуточной частоты; входа/выхода опорной частоты 10 МГц; входа внешней синхронизации и подключения антенны GPS; интерфейсы LAN, USB и GPIB; разъем питания.

Управление операциями меню, а также задание рабочих параметров анализатора производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсу GPIB и LAN.

Анализаторы позволяют проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний.

Анализаторы серии 4051 выпускаются в следующих модификациях - 4051A, 4051B, 4051C, 4051D, 4051E, 4051F, 4051G, 4051H, 4051L; серии 4051-S - модификации 4051A-S, 4051B-S, 4051C-S, 4051D-S, 4051E-S, отличающиеся друг от друга диапазоном частот.

Анализаторы могут иметь дополнительные опции, приведенные в таблице 1.

Таблица 1 - Функциональное назначение опций

Название опции	Описание опции
4051-H01	Высокочастотный выход на задней панели анализатора
4051-H02	Выход промежуточной частоты от 275 до 475 МГц
4051-H03	Выход промежуточной частоты от 10 до 160 МГц
4051-H04A	Выход цифрового преобразователя 40 МГц (совместим с опцией H04B)
4051-H04B	Выход цифрового преобразователя 80 МГц (при наличии опции H38B) (совместим с опцией H04A)
4051-H08	Выход широкополосного логарифмического детектора
4051-H12A	Высокоскоростной цифровой выход 40 МГц (не совместима с опциями H12B, H12C и H39)

Название опции	Описание опции
4051-H12B	Высокоскоростной цифровой выход 200 МГц (при наличии опции H38B) (не совместима с опциями H12A, H12C и H39)
4051-H12C	Высокоскоростной цифровой выход 550 МГц (при наличии опции H38C) (не совместима с опциями H12A, H12B и H39)
4051-H15	Поддержка внешнего питания 24 В
4051-H22A	4711 SSD цифровой регистратор данных (при наличии опции H12A или H12B)
4051-H22B	4712 HDD цифровой регистратор данных (при наличии опции H12A или H12B)
4051-H33	Электронный аттенюатор с шагом 1 дБ
4051-H34-04 4051-H34-09 4051-H34-13 4051-H34-18 4051-H34-26 4051-H34-40 4051-H34-45 4051-H34-50	Малошумящий предусилитель
4051-H36	Коммутация преселектора на выход
4051-H38A	Расширение полосы анализа до 40 МГц (при наличии опции H36)
4051-H38B	Расширение полосы анализа до 200 МГц (при наличии опции H36)
4051-H38C	Расширение полосы анализа до 550 МГц (при наличии опции H36)
4051-H39	Аудиоанализ (не совместим с опцией H12A или H12B)
4051-H40	Внешнее расширение частотного диапазона (не совместима с моделью 4051A)
4051-H41	Анализ спектра в реальном времени (максимальная полоса анализа зависит от опции H38/H38B)
4051-H48	Измерение коэффициента шума
4051-S04	Измерение фазовых шумов
4051-S09	Анализ параметров аналоговой модуляции
4051-S10	Многофакторный анализ сигналов
4051-S12	Векторный анализ сигналов
4051-S13	Анализ импульсных сигналов
4051-H99	Алюминиевый транспортировочный кейс

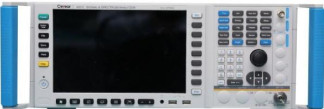

Общий вид анализаторов с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.

Место нанесения знака утверждения типа

Место пломбировки

«»« ••••• «***••*

Й*Й*Й%®\а *у# а а X

г U>«« А1

< 4U>£&i& V WWWSfflWWViW A VtWAWAWA%yv%%ya>

|' *

б) Вид сзади Рисунок 1 - Общий вид анализаторов

Программное обеспечение

Анализаторы имеют специализированное программное обеспечение (ПО). Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Signal/Spectrum Analyzer:4051 Series
Номер версии (идентификационный номер) ПО	не ниже 2.1.2
Цифровой идентификатор ПО(серийный номер)	-

Таблица 3 - Метрологические характеристики анализаторов

Наименование характеристики	Значение
Диапазон рабочих частот, Гц, для модификаций: - 4051A, 4051A-S - 4051B, 4051B-S - 4051C, 4051C-S - 4051D, 4051D-S - 4051E, 4051E-S - 4051F - 4051G -4051H - 4051L	от 3 до 4109 от 3 до 6,5 109 от 3 до 9109 от 3 до 20109 от 3 до 26,5 109 от 3 до 40109 от 3 до 45 109 от 3 до 50109 от 3 до 67 109
Частота опорного кварцевого генератора, МГ ц	10
Пределы допускаемой относительной погрешности по частоте опорного кварцевого генератора	±(T10-7 + 5,5 10-8)*
Пределы допускаемой абсолютной погрешности измерений частоты маркера, Гц (sweep point=1002)	±(Г-5ог + 0,001 -Бпо + 0,05-Бпп + + 2 Гц + 0,5-Бш /1001) **
Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером, Гц	±(Г-5ог + 0,1)
Допускаемые значения полос обзора	0 Гц; от 10 Гц до верхнего предела частоты соответствующей модификации
Номинальные значения полосы пропускания на уровне минус 3 дБ, Гц	от 1 до 3 106 (с шагом 1,2,3 и 5 от установленного значения); 4106; 5106; 6 1 06, 8 1 06, 107
Допускаемые значения полос анализа для серии 4051: -стандартное исполнение -опция H38A -опция H38B -опция H38C	от 10 Гц до 10 МГц от 10 Гц до 40 МГц от 10 Гц до 200 МГц от 10 Гц до 550 МГц
Пределы допускаемой абсолютной погрешности при измерении мощности, относительно полосы пропускания 300 кГц, из-за переключения полосы пропускания (значения полос пропускания от 1 Гц до 10 МГц), дБ	±0,3
Уровень фазового шума при отстройке частоты от несущей 1 ГГц, дБн/Гц***, не более (серия 4051/серия 4051-S): - 100 Гц - 1 кГц - 10 кГц - 100 кГц	-96/-96 -115/-115 -125/-118 -125/-123

Наименование характеристики	Значение
Уровень собственных шумов (при простом или ус
редняющем детекторе, тип усреднения - логариф
мический, ослаблении входного аттенюатора 0 дБ,
полосе пропускания 1 Гц), дБм****, не более:
Для серий 4051 (кроме модификации 4051L) и
4051A-S:
предусилитель выключен
- от 10 МГц до 1 ГГц включ.
- св. 1 до 2 ГГц включ.	-153
- св. 2 до 3 ГГц включ.	-151
- св. 3 до 3,6 ГГц включ.	-150
- св. 3,6 до 4 ГГц включ.	-148
- св. 4 до 5 ГГц включ.	-145
- св. 5 до 9 ГГц включ.	-148
- св. 9 до 18 ГГц включ.	-150
- св. 18 до 26,5 ГГц включ.	-148
- св. 26,5 до 40 ГГц включ.	-143
- св. 40 до 50 ГГц включ.	-138
предусилитель включён	-133
от 10 МГц до 2 ГГц включ.
- св. 2 до 3 ГГц включ.	-162
- св. 3 до 3,6 ГГц включ.	-160
- св. 3,6 до 9 ГГц включ.	-156
- св. 9 до 18 ГГц включ.	-155
- св. 18 до 26,5 ГГц включ.	-154
- св. 26,5 до 40 ГГц включ.	-154
- св. 40 до 50 ГГц включ.	-150
Для модификации 4051L:	-145
предусилитель отсутствует
от 10 МГц до 1 ГГц включ.
- св. 1 до 2 ГГц включ.	-153
- св. 2 до 3 ГГц включ.	-151
- св. 3 до 3,6 ГГц включ.	-148
- св. 3,6 до 4 ГГц включ.	-147
- св. 4 до 5 ГГц включ.	-143
- св. 5 до 9 ГГц включ.	-144
- св. 9 до 18 ГГц включ.	-145
- св. 18 до 26,5 ГГц включ.	-145
- св. 26,5 до 40 ГГц включ.	-141
- св. 40 до 50 ГГц включ.	-135
- св. 50 до 67 ГГц включ.	-131 -131

Наименование характеристики	Значение
Неравномерность амплитудно-частотной характеристики (А) относительно уровня опорной частоты 500 МГц, ослабление входного аттенюатора 10 дБ, без предусилителя, дБ, не более: - от 3 Гц до 20 МГц включ.	±0,7
- св. 20 МГц до 2 ГГц включ.	±0,5
- св. 2 до 3,6 ГГц включ.	±0,7
- св. 3,6 до 4 ГГц включ.	±1,0
- св. 4 Гц до 9 ГГц включ.	±1,5
- св. 9 до 18 ГГц включ.	±2,0
- св. 18 до 26,5 ГГц включ.	±2,5
- св. 26,5 до 40,0 ГГц включ.	±3,0
- св. 40,0 до 50,0 ГГц включ.	±3,0
- св. 50,0 до 67,0 ГГц включ.	±4,0
Неравномерность амплитудно-частотной характеристики относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, предварительный усилитель выключен/включен, дБ, не более: - от 3 Гц до 20 МГц включ.	±1,2/±1,5
- св. 20 МГц до 2 ГГц включ.	±1,0/±1,5
- св. 2 до 3,6 ГГц включ.	±1,2/±1,5
- св. 3,6 до 4 ГГц включ.	±1,5/±1,8
- св. 4 Гц до 9 ГГц включ.	±2,0/±2,5
- св. 9 до 18 ГГц включ.	±2,5/±3,0
- св. 18 до 26,5 ГГц включ.	±3,0/±3,5
- св. 26,5 до 50,0 ГГц включ.	±3,5/±4,0
Пределы допускаемой абсолютной погрешности измерений мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, FOT от 1 Гц до 1 МГц), дБ: - на опорной частоте 500 МГц	±0,24
- весь частотный диапазон	±(0,24 + A)
Уровень остаточных откликов, внутренний аттенюатор 0 дБ, от 200 кГц до 9 ГГц, дБм	-100
* Где T - количество лет с даты выпуска ** Здесь и далее 5ог - относительная погрешность частоты опорного кварцевого генератора,
F - измеряемая частота; FTO - полоса обзора; Fra - полоса пропускания
*** Здесь и далее сокращение «дБн/Гц» обозначает уровень мощности сигнала в дБ относи-
тельно уровня мощности на центральной (несущей) частоте в полосе 1 Гц
**** Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относи-
тельно мощности 1 мВт

Наименование характеристики	Значение
Масса (без опций), кг, не более	25
Габаритные размеры, мм, не более: - ширина	510
- высота	190
- длина	534
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В	от 220 до 240
Потребляемая мощность, В • А, не более	400
Рабочие условия эксплуатации: - температура окружающего воздуха, °C	от +20 до +30
- относительная влажность окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Тип измерительного разъема для модификаций: - 4051A, 4051B, 4051C, 4051D, 4051A-S, 4051B-S,	N-тип
4051C-S, 4051D-S - 4051E, 4051E-S	3,5 мм
- 4051F, 4051G, 4051H	2,4 мм
-4051L	1,85 мм

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и в виде голографической наклейки на верхнюю панель анализаторов.

Комплектность

Таблица 4 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор спектра и сигналов	4051A, или 4051B, или 4051C, или 4051D, или 4051E, или 4051F, или 4051G, или 4051H, или 4051L, 4051A-S, или 4051B-S, или 4051C-S, или 4051D-S, или 4051E-S	1 шт.
Опции к анализатору*	-	1 шт.
Шнур сетевого питания*	-	1 шт.
Методика поверки	МП 651-19-032	1 экз.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
* Поставляется по заказу

Поверка

осуществляется по документу 651-19-032 МП «Анализаторы спектра и сигналов серий 4051, 4051-S. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.

Основные средства поверки:

- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде);

- генератор сигналов Agilent E8257D (регистрационный номер 53941-13 в Федеральном информационном фонде);

- ваттметр Ш914А (регистрационный номер 44731-10 в Федеральном информационном фонде) с преобразователем мощности N8488A (регистрационный номер 58375-14 в Федеральном информационном фонде);

- частотомер 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
