Анализаторы спектра портативные серии 4024 (далее — анализаторы 4024) предназначены для измерений параметров спектра радиотехнических сигналов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	77572-20
Наименование СИ	Анализаторы спектра портативные
Обозначение типа СИ	серии 4024
Изготовитель	«Ceyear Technologies Co., Ltd.», КНР
Год регистрации	2020
Срок свидетельства	25.02.2030
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия анализаторов 4024 основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного гетеродинного перестраиваемого приемника в цифровой код и отображается на экране дисплея.

Конструктивно анализаторы 4024 состоят из портативных моноблоков, на передней панели которых расположены органы управления и дисплей с сенсорным управлением. На верхней панели расположены разъемы: измерительные; BNC выхода промежуточной частоты, входа/выхода опорной частоты 10 МГц, входа внешней синхронизации, подключения антенны GPS; питания, а также интерфейсы LAN, USB и mini USB; гнезда карты расширения памяти SD и подключения наушников.

Результаты измерений и режимы работы отображаются на дисплее анализатора 4024. Анализаторы 4024 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом (через интерфейсы mini USB и LAN) и ручном режимах.

Анализаторы 4024 имеют модификации 4024A, 4024B, 4024C, 4024D, 4024E, 4024F, 4024G, отличающиеся друг от друга диапазоном частот.

Анализаторы 4024 могут иметь дополнительные опции, приведенные в таблице 1.

Таблица 1 - Функциональное назначение опций

Название опции	Описание опции
4024-006	Сетевой адаптер
4024-007	Литий-ионный аккумулятор
4024-008	Кабель Ethernet
4024-009	Карта MicroSD
4024-010	GPS антенна
4024-011	Режим измерения с внешним USB датчиком мощности
4024-012	USB датчик мощности 87230 (9 кГц - 6 ГГц)
4024-013	USB датчик мощности 87231 (9 кГц - 18 ГГц)
4024-014	USB датчик мощности 87232 (9 кГц - 26,5 ГГц)
4024-015	USB датчик мощности 87233 (9 кГц - 40 ГГц)
4024-016	Функция анализа помех
4024-017	Функция аналоговой демодуляции и анализа параметров модулированных сигналов АМ, ФМ, ЧМ
4024-018	Функция сканирования каналов
4024-019	Функция сканирования списка частот
4024-020	Выход промежуточной частоты
4024-021	Антенна 89101A (10 кГц - 20 МГц) (при наличии опции 4024-025)
4024-022	Антенна 89101B (20 МГц - 200 МГц) (при наличии опции 4024-025)
4024-023	Антенна 89101C (200 МГц - 500 МГц) (при наличии опции 4024-025)
4024-024	Антенна 89101D (500 МГц - 4 ГГц) (при наличии опции 4024-025)

Название опции	Описание опции
4024-025	Антенный усилитель 89401 (10 кГц - 4ГГц) (при наличии опции 4024021, 022, 023 или 024), N(f)
4024-026	Антенна 89901 (1 ГГц - 18 ГГц), N(f)
4024-027	Антенна 89902 (18 ГГц - 40 ГГц), 2.92mm(f)
4024-028	Многофункциональная сумка-переноска
4024-029	Рюкзак-переноска
4024-030	Транспортный кейс
4024-031	Держатель антенны 89901 (при наличии опции 4024-026)
4024-032	Держатель антенны 89902 (при наличии опции 4024-027)
4024-033	Функция анализа сигналов
4024-034	Функция измерения напряженности поля
4024-035	4 ГГц Следящий генератор (100 кГц - 4 ГГц) (только для 4024A)
4024-036	6,5 ГГц Следящий генератор (100 кГц - 6,5 ГГц) (только для 4024B)
4024-037	9 ГГц Следящий генератор (100 кГц - 9 ГГц) (только 4024C)
4024-038	Функция пеленга (при наличии опций 4024-010, 050 и ориентированной антенны)
4024-039	Функция карты помех (при наличии опций 4024-010)
4024-040	АЗУ (автомобильное зарядное устройство)
4024-041	Всенаправленная штыревая антенна
4024-042	Направленная антенна (700 МГц - 4 ГГц)
4024-043	Направленная антенна (700 МГц - 6 ГГц)
4024-044	Направленная антенна (680 МГц - 10 ГГц)
4024-045	Направленная антенна (680 МГц - 20 ГГц)
4024-046	Направленная антенна (400 МГц - 4 ГГц)
4024-047	Направленная антенна (400 МГц - 6 ГГц)
4024-048	Направленная антенна (380 МГц - 10 ГГц)
4024-049	Направленная антенна (380 МГц - 20 ГГц)
4024-050	Внешний электронный компас (USB порт, при наличии опции 4024-038)
4024-051	6 ГГц всенаправленная антенна (680 МГц - 6 ГГц)
4024-052	8 ГГц всенаправленная антенна (300 МГц - 8 ГГц)
4024-053	VHF/UHF раздвижная штыревая антенна (140 МГц/430 МГц)
4024-054	Пассивная направленная антенна (700 МГц - 4 ГГц)
4024-055	Пассивная направленная антенна (700 МГц - 6 ГГц)
4024-056	Пассивная направленная антенна (680 МГц - 10 ГГц)
4024-057	Пассивная направленная антенна (680 МГц - 18 ГГц)
4024-058	Пассивная направленная антенна (680 МГц - 25 ГГц)
4024-059	Пассивная направленная антенна (680 МГц - 35 ГГц)
4024-060	N/SMA-JJ RF кабель (DC - 18 ГГц, 2 м)
4024-061	N/SMA-JJ RF кабель (DC - 18 ГГц, 1 м)

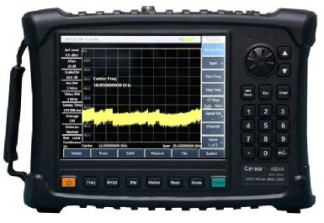

Общий вид анализаторов 4024 с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.

		Место нанесения
Место пломбировки		знака утверждения
		типа

б) Вид сверху Рисунок 1 - Общий вид анализаторов 4024

Программное обеспечение

Анализаторы 4024 имеют специализированное программное обеспечение (ПО). Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Spectrum Analyzer: 4024 Series
Номер версии (идентификационный номер) ПО	не ниже 2.1.84
Цифровой идентификатор ПО (серийный номер)	-

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот для модификаций, Гц:
- 4024A	от 9 103 до 4 109
- 4024B	от 9103 до 6,5 109
- 4024C	от 9103 до 9109
-4024D	от 9103 до 20109
-4024E	от 9103 до 26,5 109
- 4024F	от 9103 до 32109
- 4024G	от 9103 до 44109
Частота опорного генератора, МГц	10
Пределы допускаемой относительной погрешности
по частоте опорного кварцевого генератора в зави
симости от количества лет с даты выпуска (T), Гц	±(T5 10-7+3 10-7)
Пределы допускаемой абсолютной погрешности
измерений частоты, Гц	±(Р'5ог+ 0,02Тпо + 0,1 Fпп)*
Допускаемые значения полос обзора	0 Гц; от 100 Гц до верхнего предела
	частоты модификации
Пределы допускаемой относительной погрешности
установки полос обзора, %:	±2
Средний уровень собственных шумов (при про
стом или усредняющем детекторе, ослаблении
входного аттенюатора 0 дБ, полосе пропускания
1 Гц), дБм**, не более:
Предусилитель выключен
- от 10 МГц до 20 ГГ ц включ.	-138
- св. 20 до 32 ГГц включ.	-135
- св. 32 до 40 ГГц включ.	-127
- св. 40 до 44 ГГц включ.	-120
Предусилитель включен
- от 10 МГц до 20 ГГ ц включ.	-157
- св. 20 до 32 ГГц включ.	-154
- св. 32 до 40 ГГц включ.	-148
- св. 40 до 44 ГГц включ.	-140
Диапазон установки опорного уровня, дБм	от -120 до +30
Пределы допускаемой абсолютной погрешности
установки опорного уровня в диапазоне значений
от -60 до 0 дБм, дБ	±1,2
Пределы допускаемой абсолютной погрешности
измерений мощности из-за нелинейности шкалы
дисплея, дБ	±1,0
Диапазон установки входного аттенюатора для мо-
дификаций, дБ:
- 4024A, 4024B, 4024C	от 0 до 30
- 4024D, 4024E, 4024F, 4024G	от 0 до 50

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений мощности при переключении входного аттенюатора, дБ	±1,2
Пределы допускаемой абсолютной погрешности измерений мощности в диапазоне от -50 до 0 дБм в диапазоне частот, дБ: -от 10 МГц до 13 ГГц включ. -св. 13 до 40 ГГц включ	±1,8 ±2,3
Опция — Следящий генератор
Диапазон рабочих частот для модификаций, Гц,: - 4024A - 4024B - 4024C	от 105 до 4 109 от 105 до 6,5 109 от 105 до 9 109
Диапазон выходной мощности, дБм:	от -40 до 0
Пределы допускаемой абсолютной погрешности установки выходной мощности в диапазоне частот от 10 МГц до 9 ГГц, дБ	±2,5
Уровень фазовых шумов при отстройке частоты от несущей 1 ГГц, дБн/Гц***, не более: - 10 кГц - 100 кГц - 1 МГц	-90 -95 -110
* Где 5ог - относительная погрешность частоты опорного кварцевого генератора, F -измеряемая частота; Бпо - полоса обзора; Бпп - полоса пропускания Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт * Здесь и далее сокращение «дБн/Гц» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте в полосе 1 Гц

Наименование характеристики	Значение
Потребляемая мощность для модификаций, В А, не
более:
- 4024A, 4024B, 4024C	25
- 4024D, 4024E, 4024F, 4024G	30
Габаритные размеры, мм, не более:
— ширина	338
— высота	218
— длина	100
Масса (без аккумулятора) для модификаций, кг, не бо-
лее:
- 4024A, 4024B, 4024C	4,5
- 4024D, 4024E, 4024F, 4024G	5
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C	от +20 до +30
- относительная влажность окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Тип измерительного разъема для модификаций:
- 4024A, 4024B, 4024C,4024D, 4024E	N-тип
- 4024F, 4024G	2,4 мм

Знак утверждения типа

наносится на верхнюю панель анализаторов 4024 в виде голографической наклейки и на титульный лист технической документации типографским способом.

Комплектность

Таблица 5 - Комплектность анализаторов 4024

Наименование	Обозначение	Количество
Анализатор спектра портативный	4024A, или 4024B, или 4024С, или 4024D, или 4024E, или 4024F, или 4024G	1 шт.
Опции к анализатору*	-	1 шт.
Шнур сетевого питания с адаптером*	-	1 шт.
Аккумулятор*	-	1 шт.
Методика поверки	МП 651-19-030	1 экз.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
* Поставляется по заказу

Поверка

осуществляется по документу МП 651-19-030 «Анализаторы спектра портативные серии 4024. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.

Основные средства поверки:

- частотомер 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде);

- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде);

- ваттметр N1914A с преобразователем N8487A (регистрационный номер 44731-10 в Федеральном информационном фонде) и преобразователем измерительным E4412A (регистрационный номер 57163-14 в Федеральном информационном фонде);

- генератор сигналов Agilent E8257D (регистрационный номер 53941-13 в Федеральном информационном фонде);

- анализатор спектра FSV13 (регистрационный номер 65533-16 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
