| Номер в госреестре | 77577-20 |
| Наименование СИ | Преобразователи расхода электромагнитные |
| Обозначение типа СИ | BaseFlow |
| Изготовитель | Компания "Comac Cal s.r.o.", Чехия |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода электромагнитные BaseFlow (далее-преобразователи) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, протекающих по трубопроводу, с электрической проводимостью не менее 20 мкСм.
Принцип действия преобразователей основан на законе электромагнитной индукции Фарадея, согласно которому при движении токопроводящей среды (проводника тока) через магнитное поле в проводнике индуцируется ЭДС, пропорциональная скорости его движения. Положительно заряженные частицы потока жидкости смещаются к одному электроду, отрицательно заряженные частицы к другому электроду, при этом возникающая разность потенциалов пропорциональна скорости движения жидкости и, при известном сечении трубы, пропорциональна расходу.
Конструктивно преобразователи состоят из:
- первичного преобразователя, представляющего собой измерительные электроды и электрод контроля пустой трубы, вмонтированные в измерительный участок из нержавеющей или окрашенной стали, футерованный немагнитным материалом (вкладышем);
- электронного блока, который обрабатывает поступающие от первичного преобразователя сигналы и обеспечивает формирование выходных сигналов.
Преобразователи выпускаются двух моделей:
- модель BaseFlow300 имеет электронный блок, который снабжен дисплеем для настройки параметров и индикации измеряемых величин, выпускается в двух исполнениях: компактное и раздельное; преобразователи имеют частотно-импульсные и аналоговый выходные сигналы, а также интерфейс RS485;
- модель BaseFlow100 настраивается с помощью приложения Comac.apk для ОС Android через Bluetooth, исполнение - компактное, преобразователи имеют частотно-импульсные и аналоговый выходные сигналы.
Преобразователи обеспечивают:
- измерение объемного расхода и объема, с преобразованием в выходной сигнал;
- сигнализацию наличия потока жидкости;
- имитацию выходного сигнала, соответствующего определенному расходу, посредством активации соответствующей функции в целях настройки системы измерения;
- отслеживание аварийных состояний системы (в том числе не полностью заполненного трубопровода) посредством срабатывания частотно-импульсного выхода и/или индикации на дисплее (для модели BaseFlow300);
При заказе преобразователей возможен выбор:
- вида технологического присоединения преобразователей к трубопроводу («сэндвич», резьбовое, молочная гайка, хомутное, фланцевое);
- материала вкладыша и электродов; исполнения преобразователя (компактное или раздельное);
- динамического диапазона измерений.
Монтаж преобразователя на трубопроводе может быть выполнен в горизонтальном или вертикальном положении. Длина прямых участков трубопровода перед и после первичного преобразователя расхода должна составлять соответственно не менее 5Ду и 3Ду. В случае измерения расхода в двух направлениях применяются прямые участки 5Ду до и после преобразователя.

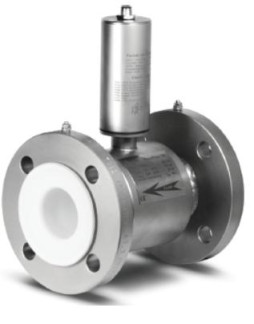

Общий вид преобразователей приведен на рисунке 1.
Рисунок 1— Общий вид преобразователей Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное ПО, обеспечивающее обработку сигналов, поступающих от первичного преобразователя.
Для обслуживания, настройки, диагностики преобразователей модели BaseFlow100 служит сервисная программа Сотас.арк, не являющаяся метрологически значимой. Идентификационные данные ПО приведены в таблице 1.
Таблица 1— Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | ||
| BaseFlow 100 | COMAC CAL android 6346.apk | BaseFlow 300 | |
| Наименование ПО | - | - | |
| Номер версии (идентификационный номер) ПО | не ниже V2.16 | не ниже V2.00 | не ниже V8.22 |
| Цифровой идентификатор ПО | 58A7124C | B5A25DC7 | 4D1271A0 |
| Алгоритм расчёта контрольных сумм | CRC32 | CRC32 | CRC32 |
Уровень защиты ПО преобразователей расхода электромагнитных BaseFlow от непреднамеренных и преднамеренных изменений «средний» в соответствии Р50.2.077-2014.
Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью преобразователей.
Таблица 2—Метрологические характеристики
| Наименование характеристики | Значения |
| Диаметр условного прохода (Ду), мм | от 4 до 600 |
| Верхний предел диапазона измерений объемного расхода (Qmax), м /ч | от 0,54 до 12210* |
| Динамический диапазон измерений объемного расхода | 60, 100, 200** |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % | ±0,5 |
| *- Qmax в зависимости от Ду, **-выбирается при заказе | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значения | |
| BaseFlow100 | BaseFlow300 | |
| Диапазон скорости потока жидкости, м/с | от -12,0 до -0,2 и от 0,2 до 12,0 | |
| Максимальная температура измеряемой среды (для компактного исполнения), оС | 90 | |
| Максимальная температура измеряемой среды (для раздельного исполнения), оС | 150 (вкладыш PTFE)* 130 (вкладыш PFA)* 170 (вкладыш керамика)* 80 (мягкая, жесткая резины)* | |
| Максимальное давление измеряемой среды, МПа | от 1,0 до 4,0* | |
| Напряжение питания постоянного тока, В | от 20,4 до 27,6 | от 20,4 до 27,6 |
| Потребляемая мощность, Вт, не более | 5 | |
| Выходные сигналы: - пассивный токовый, мА - частотно-импульсный, Гц - интерфейс | от 4 до 20 от 0 до 1600 | от 4 до 20 от 0 до 400 RS-485 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | от 90 до 600 ** от 51 до 565** от 172 до 668** | от 90 до 600** от 70 до 565** от 198 до 694** |
| Масса, кг, не более: | от 1 до 360** | От 0,8 до 344** |
| Условия эксплуатации: - температура окружающей среды, °С -относительная влажность окружающего воздуха, %, не более -атмосферное давление, кПа | от 0 до 55 90 от 84 до 106,7 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 90 000 | |
| * - выбирается при заказе ** - зависят от Ду и способа присоединения | ||
наносится в виде наклейки на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность преобразователей расхода электромагнитных BaseFlow
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь расхода электромагнитный BaseFlow | BaseFlow100 или BaseFlow300 | 1 шт. | Исполнение согласно заказу |
| USB носитель с установочным файлом программы «Comac.apk» | - | 1 шт. | Для модели BaseFlow100 |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | - | 1 экз. | - |
| Методика поверки | МП 2550-0357-2019 | 1 экз. | - |
осуществляется по документу МП 2550-0357-2019 «ГСИ. Преобразователи расхода электромагнитные BaseFlow. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.11.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, в диапазоне расхода, соответствующего диапазону расхода поверяемого преобразователя расхода электромагнитного BaseFlow, и пределами допускаемой относительной погрешности 5= ±0,20 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Технический регламент Таможенного Союза ТР ТС 020/2011 Электромагнитная совместимость технических средств
Техническая документация изготовителя
| Зарегистрировано поверок | 104 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
