| Номер в госреестре | 77578-20 |
| Наименование СИ | Частотомеры аналоговые |
| Обозначение типа СИ | ZQ |
| Изготовитель | "Weigel Messgerate GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Частотомеры аналоговые ZQ (далее по тексту - частотомеры) предназначены для измерения частоты в однофазных электрических цепях переменного тока.
Частотомеры являются приборами магнитоэлектрической системы.
Принцип действия которого основан на взаимодействии магнитного поля, обусловленного током в подвижной катушке, с полем неподвижного постоянного магнита. Угол поворота подвижной части механизма, а также указателя в виде стрелки ножевого типа прибора, прямо пропорционален силе тока, идущего по обмотке подвижной катушки и, соответствует действующему значению частоты сети.
Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90°) с нулевой отметкой на краю диапазона и указателя ножевого типа в виде стрелки. Корректор нуля - механический.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, что обозначено в модификациях буквой «К». Шкалы приборов являются сменными для модификаций ZQ 48К, ZQ 72К, ZQ 96К, ZQ 144К соответственно и имеют различный диапазон измерений. Частотомеры предназначены для щитового крепления.
Частотомеры имеют четыре модификации, отличающиеся габаритными размерами и массой. Наименование модификаций частотомеров указаны на боковой поверхности приборов. Область применения: предприятия промышленности и энергетики.
Рабочее положение - вертикальное.
Общий вид частотомеров представлен на рисунке 1, место нанесения данных о типе и модификации частотомера представлены на рисунке 2, на рисунке 3 указано место пломбирования.

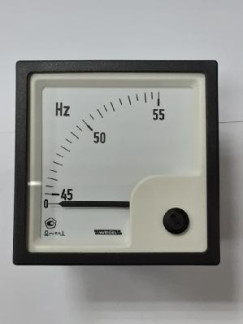

Рисунок 1 - Частотомер аналоговый ZQ
отсутствует.
Основные метрологические и технические характеристики частотомеров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 7590-93 | 0,5 |
| Диапазоны измеряемых частот, Гц для модификаций ZQ 48К, ZQ 72К, ZQ 96К, ZQ 144К | от 45 до 55; от 48 до 52; от 55 до 65;от 58 до 62; от 180 до 220; от 360 до 440; от 380 до 420 |
| Номинальное рабочее напряжение сети, В для модификации ZQ 48К для модификаций ZQ 72К, ZQ 96К для модификации ZQ 144 К | до150 до 150 и до 300 до 150 и до 600 |
| Пределы допускаемого отклонения от номинального напряжения, % от Ином | от -15 до +10 |
| Пределы допускаемой дополнительной приведенной погрешности к верхнему пределу диапазона, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ±0,75 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, % | ±0,75 |
| Наименование характеристики | Значение |
| Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более | 1,5 |
| Время успокоения, с, не более | 6 |
| Температура окружающего воздуха при нормальных условиях применения, °С | от 21 до 25 |
| Диапазон рабочих температур, °С | от -10 до +55 |
| Диапазон температур транспортирования и хранения, °С | от -25 до +65 |
| Габаритные размеры, мм, не более | |
| для модификации ZQ48K | 48x48x53 |
| для модификации ZQ72K | 72x72x53 |
| для модификации ZQ96K | 96x96x53 |
| для модификации ZQ144RS | 144x144x53 |
| Масса, кг, не более | |
| для модификации ZQ48K | 0,13 |
| для модификаций ZQ72K, ZQ96K, ZQ144RS | 0,30 |
| Длина шкалы, мм, не более | |
| для модификации ZQ48K | 41 |
| для модификации ZQ72K | 61 |
| для модификации ZQ96K | 97 |
| для модификации ZQ144RS | 146 |
| Степень защиты по ГОСТ 14254-2015 | |
| для корпуса | IP50; IP52; IP54 |
| для клемм | IP20 |
| Допустимая длительная перегрузка от конечного значения диапазона измерений (не более 2 ч), % | 120 |
| Сопротивление изоляции, МОм, не менее | 40 |
| Группа по механическому воздействию по ГОСТ 22261-94 | 5 |
| Средняя наработка на отказ, ч, не менее | 65 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на корпус (шильдик) частотомера и на титульный лист инструкции по эксплуатации.
Комплектность частотомеров приведена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Частотомер аналоговый ZQ (одна из модификаций) | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Упаковочная коробка | - | 1 шт. |
осуществляется по документу ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».
Основные средства поверки:
частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном информационном фонде 32359-06);
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в инструкцию по эксплуатации или в свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к частотомерам аналоговым ZQ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам Документация фирмы-изготовителя
