| Номер в госреестре | 77579-20 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | ARL 9900 |
| Изготовитель | "Thermo Fisher Scientific (Ecublens) SARL", Швейцария; Производственные площадки: "Thermo Fisher Scientific (Ecublens) SARL", Швейцария; "Thermo Fisher Scientific Brno s.r.o.", Чехия |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные ARL 9900 (далее по тексту - спектрометры) предназначены для измерений массовой доли элементов в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы и т.п.) образцах и образцах, находящихся в твердом, жидком и порошкообразном состоянии (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты и т.д.).
Принцип действия спектрометров основан на принципе излучения атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным.
Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются корпус, термостабилизированный вакуумный танк, рентгеновская трубка с высоковольтным генератором, гониометр, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Ar/CH4 и He), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения, монохроматор (в зависимости от модификации).
Спектрометры рентгенофлуоресцентные ARL 9900 могут комплектоваться дифрактометрическим блоком и в зависимости от комплектации и мощности рентгеновской трубки на прибор наносится следующая маркировка (вариант маркировки приведен на рисунке 1):
ARL 9900, Type 600 или ARL 9900 IntelliPower 600 или ARL 9900, Type IP600 -спектрометр оснащен генератором IntelliPower для трубки мощностью 600 В • А;
ARL 9900, Type 1200 или 9900 IntelliPower 1200 или ARL 9900, Type IP1200 -спектрометр оснащен генератором IntelliPower для трубки мощностью 1200 В- А;
ARL 9900, Type 2500 или ARL 9900 IntelliPower 2500 или ARL 9900, Type IP2500 -спектрометр оснащен генератором IntelliPower для трубки мощностью 2500 В А;
ARL 9900, Type 3600 или ARL 9900 IntelliPower 3600 или ARL 9900, Type IP3600 -спектрометр оснащен генератором IntelliPower для трубки мощностью 3600 В А;
ARL 9900, Type 4200 или ARL 9900 IntelliPower 4200 или ARL 9900, Type IP4200 -спектрометр оснащен генератором IntelliPower для трубки мощностью 4200 В А;
ARL 9900 Workstation ™ или WS ARL 9900 или ARL 9900 IntelliPower NeXRD -спектрометр оснащен генератором IntelliPower для трубки мощностью от 600 до 4200 В А и имеет возможность работать совместно с опциональным дифракционным модулем.

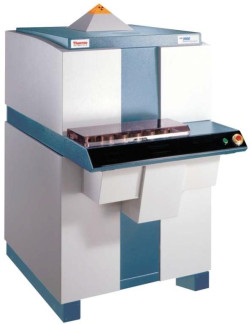

Общий вид спектрометров рентгенофлуоресцентных ARL 9900 приведен на рисунке 2.
Место нанесения знака утверждения типа Рисунок 2 - Общий вид средства измерений Пломбирование спектрометров рентгенофлуоресцентных ARL 9900 не предусмотрено.
Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии и расчетом контрольной суммы метрологически значимой части.
ПО управляет работой спектрометра, отображает, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OXSAS |
| Номер версии (идентификационный номер) ПО | не ниже 1.3 |
| Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) | B3618F0ADAE160D9C0DE4BF2B0D3B05C |
К метрологически значимой части ПО относится исполняемый файл OXSAS.exe.
| Уровень защиты программного обеспечения «средний» Р 50.2.077-2014. Технические характеристикиТаблица 2 - Метрологические характеристики | в соответствии |
| Наименование характеристики | Значение |
| Анализируемые элементы | от B до U |
| Чувствительность по контрольным элементам в стандартном образце, кимп/смА-1, не менее: | |
| - вольфрам (по линии WZai) | 0,002 |
| - никель (по линии NiKa) | 0,005 |
| - марганец (по линии MnXa) | 0,015 |
| Предел допускаемого относительного среднеквадратического | |
| отклонения (ОСКО) выходного сигнала, % | 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, ч, не более | 1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230+23 -34.5 50/60 |
| Потребляемая мощность, кВ А, не более, при мощности | |
| рентгеновской трубки, кВ-А: | |
| 0,6 кВА | 3,5 |
| 1,2 кВА | 3,5 |
| 2,5 кВА | 5,0 |
| 3,6 кВА | 6,0 |
| 4,2 кВА | 7,0 |
| Габаритные размеры, мм, не более | |
| -высота | 1635 |
| -ширина | 1220 |
| -длина | 1681 |
| Масса*, кг, не более | 900 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Средний срок службы, лет | 8 |
| * Без внешнего компьютера и охладителя | |
наносится на спектрометр в виде наклейки согласно рисунку 1, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный | ARL 9900 | 1 шт. |
| Компьютер с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | РТ-МП-6498-448-2019 | 1 шт. |
осуществляется по документу РТ-МП-6498-448-2019 «ГСИ. Спектрометры рентгенофлуоресцентные ARL 9900. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27.12.2019 г.
Основные средства поверки:
- стандартные образцы сталей углеродистых и легированных типов 13Х, 55С2, 05кп, 38Х2МЮА, 60С2, 38Х2Н2МА, 36Х2Н2МФА, 30ХН2МФА, Св-08ХГ2С, 30 и В2Ф (комплект ИСО УГ0к-ИСО УГ9к), (регистрационный номер в Федеральном информационном фонде ГСО 10504-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками измерений.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения Техническая документация «Thermo Fisher Scientific» (Ecublens) SARL, Швейцария
