| Номер в госреестре | 77581-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-10, РГС-25 |
| Изготовитель | РУП "Минский рессорный завод", Беларусь, г.Минск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25 (далее -резервуары) предназначены для приема, хранения и измерений объема дизельного топлива, воды и других жидкостей.
Принцип действия резервуаров основан на заполнении и сливе из них дизельного топлива, воды и других жидкостей.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные одностенные сосуды. Для строповки при перемещении предусмотрены грузовые петли. Конструкция резервуаров предусматривает подземную установку.
Резервуары оснащены фланцевыми люками-лазами, входными и выходными линиями. Резервуары отличаются между собой номинальной вместимостью, габаритными размерами, типами днищ.

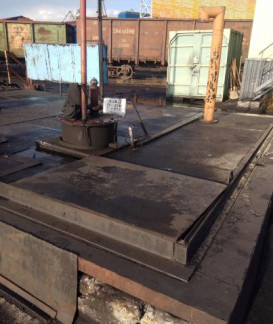

Общий вид видимых частей конструкций резервуаров представлен на рисунках 1, 2, 3. Эскизы резервуаров представлены на рисунках 4, 5, 6.
Рисунок 5 - Эскиз резервуаров РГС-25 с зав. №№ 1, 2, 3 Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | ||
| РГС-10 с зав. № 1370 | РГС-25 с зав. №№ 1, 2, 3 | РГС-25 с зав. №№ 844, 875 | |
| Номинальная вместимость, м3 | 10 | 25 | |
| Пределы допускаемой относительной погрешности вместимости (объемный метод), % | ±0,25 | ||
| Значение | |||
| Наименование характеристики | РГС-10 с зав. № 1370 | РГС-25 с зав. №№ 1, 2, 3 | РГС-25 с зав. №№ 844, 875 |
| Габаритные размеры, мм, не более: - ширина | 3410 | 4278 | 4790 |
| - диаметр | 2200 | 2780 | 2800 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -35 до +35 | ||
| Средний срок службы, лет | 10 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность резервуаров
| Наименование изделия | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 с зав. № 1370 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 с зав. №№ 1, 2, 3, 844, 875 | 5 шт. |
| Технический паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
- рулетка измерительная металлическая Р10УЗГ (регистрационный № 15860-96);
- термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный № 28208-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-25
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
