| Номер в госреестре | 77583-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-2000, РВСП-2000, РВСП-5000, РВС-10000 |
| Изготовитель | Запорожский завод металлических конструкций, Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВСП-2000, РВСП-5000, РВС-10000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВСП-2000, РВСП-5000, РВС-10000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-1000 № 9, РВС-2000 № 10, РВСП-2000 №№ 3, 4, 11 расположены: Российская Федерация, Воронежская обл., г. Воронеж, ул. Димитрова, 134.
Резервуары стальные вертикальные цилиндрические РВСП-5000 № 10, РВС-10000 №№ 1, 2, 3, 4 расположены: Российская Федерация, Воронежская обл., Лискинский р-он, район хут. Старая Покровка.

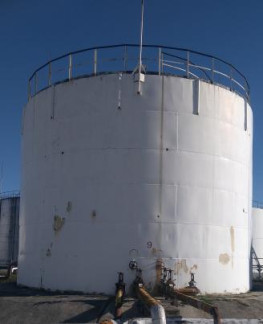

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВСП-2000, РВСП-5000, РВС-10000 представлен на рисунке 1-5.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| РВС- 1000 | РВС- 2000 | РВСП- 2000 | РВСП- 5000 | РВС- 10000 | |
| Номинальная вместимость, м3 | 1000 | 2000 | 2000 | 5000 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ±0,1 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 1 шт. |
| РВС-2000 | 1 шт. | |
| РВСП-2000 | 3 шт. | |
| РВСП-5000 | 1 шт. | |
| РВС-10000 | 4 шт. | |
| Паспорт | - | 10 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (рег. № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (рег. № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (рег. № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (рег. № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (рег. № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-2000, РВСП-2000, РВСП-5000, РВС-10000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объем-ного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
