Весы автомобильные подкладные Смарт, 77596-20

Назначение

Весы автомобильные подкладные Смарт (далее — средство измерений) предназначены для измерений нагрузки на ось автомобильных транспортных средств (далее — ТС), выраженной в единицах массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести, определяемая долей полной массы ТС, которая прикладывается через ось ТС к грузоприемному устройству средства измерений, вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением измеряемой величины.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и могут быть переданы в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.

Средство измерений имеет модульную конструкцию и включает в себя:

-    грузоприемное устройство (далее — ГПУ), которое состоит из двух платформ, представляющих собой металлоконструкцию для размещения на них колес ТС. Каждая платформа опирается на четыре или шесть тензорезисторных весоизмерительных датчиков (далее — датчик) LP7110 (LP7110H), изготовитель «LOCOSC Precision Technology Co., Ltd», Китай. Каждая платформа ГПУ оснащена пузырьковым указателем уровня для визуального контроля горизонтального положения ГПУ при взвешивании;

-    электронное устройство преобразования и обработки сигналов датчиков с показывающим устройством и органами управления средством измерений — весоизмерительный прибор СВ-05, изготовитель ООО «СмартВес», г. Санкт-Петербург;

-    или электронное устройство преобразования и передачи сигналов датчиков по беспроводному каналу связи, закрепляемое на ГПУ весов, функционирующее совместно с электронным устройством отображения измерительной информации и управления средством измерений — весоизмерительным прибором СВ-06, изготовитель ООО «СмартВес», г. Санкт-Петербург.

Средство измерений выпускается в модификациях, которые отличаются максимальными нагрузками и исполнением ГПУ:

-    Смарт-10 с платформами ГПУ, опирающимися на 4 датчика, и со значением максимальной нагрузки (на ось), равным 10 т, и ценой деления шкалы 10 или 20 кг.

-    Смарт-20 с платформами ГПУ, опирающимися на 6 датчиков, и со значением максимальной нагрузки (на ось), равным 20 т, и ценой деления шкалы 20 кг.

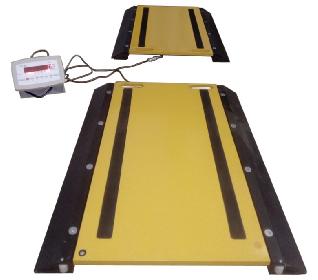

Общий вид ГПУ средства измерений представлен на рисунке 1.

Общий вид электронных устройств, а также схема пломбировки для защиты от несанкционированного доступа представлены на рисунках 2 — 4.

Пломбировка

корпуса

свинцовой

или

полимерной

пломбой

На маркировочной табличке средства измерений, располагаемой на корпусе весоизмерительного прибора, указываются следующие основные данные:

-    наименование (или идентификационный знак) изготовителя;

-    обозначение типа (модификации) средства измерений;

-    заводской (серийный) номер средства измерений, идентификационные номера платформ ГПУ;

-    знак утверждения типа;

-    диапазон температуры (весоизмерительного прибора);

-    наибольший предел взвешивания (максимальная нагрузка), Max, т;

-    наименьший предел взвешивания (минимальная нагрузка), Min, т;

-    цена деления шкалы (d);

На маркировочной табличке, располагаемой на каждой платформе ГПУ, указываются следующие основные данные:

-    заводской (серийный) номер средства измерений, идентификационный номер платформы ГПУ;

-    диапазон температуры (ГПУ).

Программное обеспечение

Программное обеспечение средства измерений (далее — ПО) является встроенным, хранится в энергонезависимом запоминающем устройстве. Изменение программного обеспечения через интерфейс пользователя, а также без применения специализированного оборудования изготовителя невозможно.

Для защиты от несанкционированного доступа к ПО, параметрам регулировки средства измерений используется пломбировка.

Уровень защиты ПО — «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 1) доступны для просмотра при включении средства измерений (весоизмерительного прибора).

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики

Знак утверждения типа

наносят на маркировочные таблички, расположенные на весоизмерительном приборе, ГПУ, а также на титульные листы эксплуатационной документации способом типографской печати.

Комплектность

Таблица 4 — Комплектность средства измерений

Поверка

осуществляется по документу МП 204-13-2019 «ГСИ. Весы автомобильные подкладные Смарт. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.09.2019 г.

Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу М1, М1-2, М2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средства измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-010-54260022-2018 «Весы автомобильные подкладные Смарт. Технические условия»
