| Номер в госреестре | 77605-20 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | МВСК Уралвес |
| Изготовитель | ООО "Вектор-ПМ", г.Пермь |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия МВСК Уралвес (далее — весы) предназначены для измерений массы автомобильных транспортных средств.
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.
Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011) (далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011).
ГПУ включает в себя одну или несколько совмещённых или не совмещённых секций, представляющих собой металлическую конструкцию, каждая из которых опирается на четыре датчика. Совмещённые секции имеют общие точки опоры на датчики. ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна (врезной вариант) или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется наклонными пандусами. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное, основание (свайное, асфальтобетонное, металлическое, щебёночное).
Весы оснащены последовательными интерфейсами передачи данных RS-232 и/или RS-485.

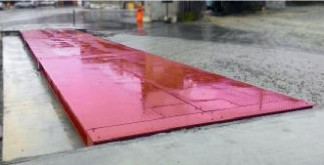

Общий вид ГПУ весов представлен на рисунке 1.
В весах используются датчики весоизмерительные тензорезисторные:
- датчики весоизмерительные тензорезисторные С11, регистрационный № 51168-12;
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификация ZS, регистрационный № 75819-19;
- датчики весоизмерительные тензорезисторные «Уралвес К-С», регистрационный № 75853-19;
- датчики весоизмерительные тензорезисторные SQB, изготовитель - «KELI SENSING TECHNOLOGY (NINGBO) CO.,LTD», Китай.
Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. В весах используются приборы весоизмерительные КСК, регистрационный № 68544-17.
Общий вид приборов весоизмерительных КСК представлен на рисунке 2.
Обозначение модификаций весов имеет вид: МВСК Уралвес-[1]-[2]-[3]. Расшифровка индексов в обозначении модификаций приведена в таблице 1.
Таблица 1 — Расшифровка индексов в обозначении модификаций
| Индекс | Значение | Расшифровка |
| [1] | 5; 10; 15; 20; 25; 30; 40; 60; 80; 100; 120; 150 | условное обозначение максимальной нагрузки (Max), т |
| [2] | КН; СБ; МГ; Б | Максимальная нагрузка (Max), т КН - колейное исполнение (ГПУ состоит из двух не совмещённых секций); СБ - одноплатформенное исполнение (ГПУ состоит из одной секции или нескольких совмещённых); МГ - малогабаритное ГПУ колейного исполнения; Б - исполнение для карьерной техники |
| [3] | от 3,2 до 24 | Длина грузоприемного устройства, м |
Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Защита обеспечивается блокировкой доступа в режим регулировки прибора при помощи металлической пломбы на задней панели корпуса прибора (для КСК 18) или при помощи пароля (КСК 10).
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.
Изменение ПО весов через интерфейс пользователя невозможно. Доступ к метрологически значимым параметрам регулировки возможен только при нарушении пломбы и изменения положения переключателя (КСК18). Для дополнительной защиты применяется разграничение прав доступа к параметрам регулировки посредством пароля (для КСК10).
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077—2014.
Идентификационные данные ПО доступны для просмотра через меню и приведены в таблице 1.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.03* |
| Цифровой идентификатор ПО | - |
| * номер версии ПО должен быть не ниже указанного | |
Таблица 3 - Метрологические характеристики
| Характеристика | Модификации | |||
| МВСК Уралвес-5 | МВСК Уралвес-10 | МВСК Уралвес-15 | МВСК Уралвес-20 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | [II | |||
| Максимальная нагрузка (Мах), т | 5 | 10 | 15 | 20 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, кг | 5 | 10 | 5 | 10 |
| Число поверочных интервалов (n) | 1000 | 1000 | 3000 | 2000 |
Таблица 4 - Метрологические характеристики
| Характеристика | Модификации | |||
| МВСК Уралвес-25 | МВСК Уралвес-30 | МВСК Уралвес-40 | МВСК Уралвес-60 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | [II | |||
| Максимальная нагрузка (Мах), т | 25 | 30 | 40 | 60 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, кг | 10 | 10 | 20 | 20 |
| Число поверочных интервалов (n) | 2500 | 3000 | 2000 | 3000 |
Таблица 5 - Метрологические характеристики
| Характеристика | Модификации | |||
| МВСК Уралвес-80 | МВСК Уралвес-100 | МВСК Уралвес-120 | МВСК Уралвес-150 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | [II | |||
| Максимальная нагрузка (Мах), т | 80 | 100 | 120 | 150 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, кг | 50 | 50 | 100 | 100 |
| Число поверочных интервалов (n) | 1600 | 2000 | 1200 | 1500 |
Таблица 6 - Технические характеристики
| Характеристика | Значение |
| Диапазон уравновешивания тары | 100% Max |
| Диапазон температуры для ГПУ, оС, при использовании датчиков: - «Уралвес К-С» - С11 - ZS - SQB | от -30 до +50 от -40 до +50 от -40 до +40 от -40 до +40 |
| Диапазон температуры для приборов весоизмерительных, оС | от -20 до +50 |
| Параметры электропитания весов от сети переменного тока: напряжение, В частота, Гц | от 187 до 242 50±1 |
| Габаритные размеры ГПУ весов, мм, не более - длина - ширина - высота | 24100 4500 320 |
| Масса ГПУ, т, не более | 12 |
наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | — | 1 шт. |
| Руководство по эксплуатации | ВПМ427427-008РЭ | 1 экз. |
| Паспорт | — | 1 экз. |
| Руководство по эксплуатации на весоизмерительный прибор | - | 1 экз. |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: эталоны единицы массы 4-го и/или 5-ого разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-008-60694339-2018 «Весы автомобильные неавтоматического действия МВСК Уралвес. Технические условия»
| Зарегистрировано поверок | 479 |
| Поверителей | 57 |
| Актуальность данных | 17.09.2024 |
