| Номер в госреестре | 77606-20 |
| Наименование СИ | Анализаторы технологических процессов |
| Обозначение типа СИ | серии Kemtrak 007 |
| Изготовитель | "Kemtrak AB", Швеция |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы технологических процессов серии Kemtrak 007 (далее - анализаторы) предназначенные для измерения и контроля технологических параметров жидких сред: мутности, оптической плотности в ультрафиолетовом, видимом и ближнем инфракрасном участке спектра, цвета, концентрации растворенных полиароматических углеводородов и концентрации нерастворенных веществ, в зависимости от входящего в комплект поставки измерительного блока.
Принцип действия анализаторов основан на регистрации оптических сигналов от измерительных фотометрических ячеек, передаваемых по оптоволоконным кабелям.
Принцип действия анализаторов, предназначенных для измерения цветности и оптической плотности в ультрафиолетовом, видимом и ближнем инфракрасном участке спектра заключается в измерении ослабления света при прохождении через исследуемую жидкость. Ослабление интенсивности света, вызванное поглощением и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом Ламберта-Бера.
Принцип действия анализаторов, предназначенных для измерения мутности, основан на измерении ослабления светового потока при прохождении через исследуемую жидкость. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, регистрируется под углом 90°.
Принцип действия анализаторов, предназначенных для измерения концентрации растворенных полиароматических углеводородов, основан на измерении флуоресценции нефтепродуктов при ультрафиолетовом возбуждении в исследуемой жидкости.
Принцип действия анализаторов, предназначенных для измерения концентрации нерастворенных веществ, основан на обратном рассеивании света от взвешенных частиц в ближнем инфракрасном диапазоне.
Анализаторы применяются для анализа различных жидких сред и нефтепродуктов.
Анализаторы состоят из измерительных ячеек или рабочего зонда, монтируемых в трубопровод или устанавливаемых байпас, подключаемых к ним оптоволоконных кабелей и микропроцессорного измерительного блока, в котором расположены фотометрический анализатор, преобразователь/регистратор сигналов и пользовательский интерфейс.
Анализаторы выпускаются в следующих модификациях DCP007, ТС007-В, NBP007-8, FL007-8, которые отличаются типом измерительной ячейки.

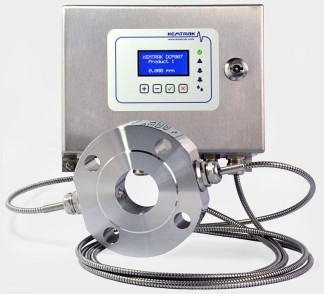

Общий вид анализаторов с обозначением места нанесения знака поверки представлен на рисунках 1 и 2.
Пломбирование анализаторов не предусмотрено.
Управление работой анализаторов технологических серии Kemtrak 007 осуществляется с помощью встроенного программного обеспечения 007MAST_L, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером посредством протоколов Ethernet.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 007MAST L |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения оптической плотности, Б | от 0,01 до 3,0 |
| Абсолютная погрешность измерений оптической плотности, Б при: -диапазоне измерений оптической плотности от 0,01 до 1,00 Б включительно; | ±0,01 |
| -диапазоне измерений оптической плотности св. 1,0 до 3,0 Б включ. | ±0,10 |
| Диапазон измерения цветности по платино-кобальтовой (хром-кобальтовой) шкале, единицы Хазена (градусы цветности) | от 0 до 500 |
| Относительной погрешности измерения цветности, % | ±3 |
| * Диапазон измерения мутности, ЕМФ | от 0 до 4000 |
| Относительной погрешности измерения мутности, % | ±4 |
| Диапазон измерений концентрации растворенных полиароматических углеводородов (ПАУ), мкг/л | от 1 до 1000 |
| Относительная погрешность измерений концентрации растворенных полиароматических углеводороводов, % | ±3 |
| Диапазон измерения концентрации нерастворимых веществ, мкг/дм3 | от 1 до 400 |
| Относительная погрешности измерений концентрации нерастворимых веществ, % | ±6 |
| *ЕМФ - единица мутности по формазину |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон длин волн, нм | от 350 до 1100 |
| Диапазон показаний цветности по шкале ASTM D1500, единицы цветности | от 0,5 до 8,0 |
| Диапазон показаний цветности по шкале Сейболта (ASTM D156), единицы цветности | от +30 до -16 |
| Наименование характеристики | Значение |
| Диапазон показаний цветности по платиново-кобальтовой (хром-кобальтовой) шкале, единицы Хазена | от 0 до 5000 |
| Диапазон показаний концентрации ПАУ мкг/л | от 1 до 5000 |
| Предел обнаружения ПАУ, мкг/л | 1 |
| Диапазон показаний мутности, ЕМФ | от 0 до 10 000 |
| Диапазон показаний концентрации взвешенных частиц, % | от 0,0005 до 100 |
| Габаритные размеры ДхШ*В, мм, не более - измерительный блок - рабочий зонд | 224*215x105 120, 225, 325, 425* |
| Масса, кг, не более | 3,9 |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность окружающего воздуха (без конденсации), % | от 0 до +50 80 |
| * Длина зонда может варьироваться по требованию заказчика | |
наносится на титульный лист руководства по эксплуатации типографическим способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений.
| Наименование | Обозначение | Количество |
| Анализатор технологических процессов серии Kemtrak 007* | - | 1 шт. |
| Методика поверки | МП 037.Д4-19 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| *Анализаторы поставляются с измерительным блоком и набором измерительных ячеек согласно заказу клиента | ||
осуществляется по документу МП 037.Д4-19 «ГСИ. Анализаторы технологических процессов серии Kemtrak 007. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 27 июня 2019 г. Основные средства поверки:
- рабочий эталон 1-го разряда по Государственной поверочной схеме для средств измерений оптической плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2085 от 28.09.2018
- стандартный образец массовой доли нерастворимых веществ каолина в твёрдой основе МНВ-20 ГСО 6541-92
Основные метрологические характеристики:
массовая доля нерастворимых веществ каолина в твёрдой основе 4 %; относительная погрешность аттестованного значения СО при Р=0,95 соответствует 3,2 %;
- стандартный образец цветности водных растворов (хром-кобальтовая шкала) ГСО 8214-2002
Основные метрологические характеристики:
Аттестованное значение 5000 гр. цв./вода;
- стандартный образец содержания нефтепродуктов в водорастворимой матрице ГСО 7117-94
Основные метрологические характеристики:
масса нефтепродуктов в экземпляре СО от 0,005 до 5,0 мг; границы относительной погрешности аттестованного значения СО при Р=0,95 от 1,3 до 0,8 %;
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 Основные метрологические характеристики:
границы относительной погрешности аттестованного значения СО при доверительной вероятности 0,95 соответствует ±1,7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ГОСТ 31868-2012 Вода. Методы определения цветности
ГОСТ Р 57164-2016 Вода питьевая. Методы определения запаха, вкуса и мутности Техническая документация «Kemtrak AB», Швеция
