Приборы для измерений параметров контура и шероховатости поверхности MarSurf CD 140, MarSurf CD 280, MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280, 77611-20

Назначение

Приборы для измерений параметров контура и шероховатости поверхности MarSurf CD 140, MarSurf CD 280, MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280 (далее по тексту - приборы) предназначены для измерений профилей различных деталей и (или) параметров шероховатости, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и т.д.

Описание

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, рубиновым или твердосплавным наконечником и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления и оценки (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).

Прибор выпускается в следующих модификациях: MarSurf CD 140, MarSurf CD 280, MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280, которые различаются визуально, метрологическими и техническими характеристиками, а так же набором измеряемых параметров.

Прибор состоит из блока привода с щуповой системой, щуповой консоли, стойки с гранитным основанием, системы управления и оценки результатов измерений на базе персонального компьютера (ПК).

На гранитном основании смонтирована колонна с вертикальными направляющими (ось Z), на которой крепится блок привода с горизонтальной направляющей (ось Х) на которых установлена щуповая система с закрепленной на ней щуповой консолью (ось ZW). Управление всеми перемещениями осуществляется при помощи меню на экране монитора с мышки или джойстика.

Приборы модификаций MarSurf CD 140 и MarSurf CD 280 оснащаются блоком привода с щуповой системой для измерений параметров контура поверхности. Приборы модификаций MarSurf GD 140 и MarSurf GD 280 оснащаются блоком привода с щуповой системой для измерений параметров шероховатости поверхности (BFW). Приборы модификаций MarSurf VD 140 и MarSurf VD 280 оснащаются блоком привода с щуповой системой для измерений параметров контура и щуповой системой для измерений параметров шероховатости поверхности (C 11 и BFW). Приборы модификаций MarSurf CD 140 и MarSurf CD 280 по дополнительному заказу могут поставляться с функцией измерений шероховатости поверхности (C 11). Приборы модификаций MarSurf GD 140 и MarSurf GD 280 по дополнительному заказу могут оснащаться программной функцией оценки контура поверхности (в пределах диапазона измерений щуповой системы).

Приборы могут оснащаться стойкой 350 мм или 600 мм в зависимости от выбранного исполнения.

Приборы оснащаются опорной плитой с сеткой отверстий 50 мм для установки измеряемых деталей. Плита имеет ось перемещения TY (в поперечном направлении) с диапазоном перемещения 60 мм с ручным приводом. Опционально данная ось может оснащаться электроприводом.

Блоки приводов приборов модификаций MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280 оснащены регулировкой угла наклона привода, приборы модификаций MarSurf CD 140 и MarSurf CD 280 могут быть оснащены регулировкой угла наклона привода в зависимости от модификации.

Щуповая система BFW на приборах модификаций MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280 может поворачиваться на 90° вокруг вертикальной оси для обеспечения поперечного трассирования (рис. 4), а также может поворачиваться на необходимый угол относительно своей оси, в том числе и на угол 180° (рис. 5).

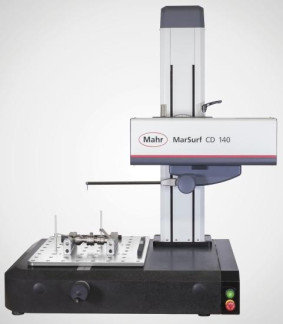

Общий вид приборов представлен на рисунках 1-3.

Пломбировка приборов от несанкционированного доступа не предусмотрена.

Mahr) M-

I

Программное обеспечение

Приборы имеют в своем составе программное обеспечение (ПО) MarWin, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения приборов «высокий» в соответствии с

Таблица 2 - Метрологические характеристики приборов

1)    - для консоли длиной 210 мм;

2)    - для консоли длиной 350 мм;

3)    - для консоли длиной 490 мм;

4)    -

7 - при использовании стандартной шуповой консоли;

5)    - для поверхностей с шероховатостью Rz < 1 мкм, угол сегмента не менее ±40° относительно зенита;

6)    - для поверхностей с шероховатостью Rz < 1 мкм, угол сегмента не менее ±40° относительно зенита либо максимально возможный;

7)    - для поверхностей с шероховатостью Rz < 1 мкм, длина аппроксимирующей прямой не менее 2 мм;

8)    - при угле наклона блока привода 0°;

9)    - для модификаций MarSurf CD 140 и MarSurf CD 280 функция доступна по дополнительному заказу;

10)    - для щуповой системы BFW;

11)    - для шуповой системы C 11;

12)    - для шуповой консоли длиной 45 мм;

13)    - для шуповой системы длиной 90 мм;

14)    - для шуповой системы длиной 135 мм;

15)    - при температуре окружающей среды от плюс 18 до плюс 22 °C_

Таблица 3 - Технические характеристики приборов

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 203-37-2019 «Приборы для измерений параметров контура и шероховатости поверхности MarSurf CD 140, MarSurf CD 280, MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 июня 2019 г.

Основные средства поверки:

-    мера для поверки приборов для измерений контура поверхности KN 100 (Рег. № 52266-12);

-    мера шероховатости 1-го разряда по ГОСТ 8.296-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма наносится на свидетельство о поверке, знак в виде голографической наклейки наносится на прибор или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657 «Об утверждении Государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм»

Техническая документация изготовителя
