| Номер в госреестре | 77612-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 1000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Цилиндрическая стенка резервуара РВС-1000 включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-1000 с заводскими номерами К1, К2 расположены по адресу: 188477, Ленинградская область, Кингисеппский район, Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов, АО «Усть-Луга Ойл».

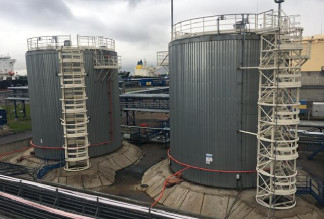

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-1000 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-1000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-1000 | 2 шт. |
| Градуировочная таблица | - | 2 экз. |
| Методика поверки | МП 469-2019 | 1 экз. |
осуществляется по документу МП 469-2019 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 30 октября 2019 г.
Основные средства поверки:
- машина координатно-измерительная мобильная FARO Laser Scanner Focus S 70, регистрационный номер 70272-18;
- рулетка измерительная металлическая 2-го класса точности РНГ, мод. Р50Н2Г, регистрационный номер 60606-15, верхний предел измерений 50 м;
- рулетка измерительная металлическая 2-го класса точности TS20/2 регистрационный номер 22003-07, верхний предел измерений: 20 м;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-1000
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
