| Номер в госреестре | 77615-20 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "ПК "Красный Яр", пос.Красный Яр |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-1000 предназначены для измерения объема, приема, хранения и отпуска нефтепродуктов.
Описание средства измерения
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 1000 м3. Резервуары являются по принципу действия закрытыми, по расположению - наземные. Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные патрубки расположенные в нижней части резервуара.
Резервуары вертикальные стальные РВС-1000 с заводскими номерами 342, 343, 344, 345, 346 расположены в Красноярском крае, Емельяновском районе, п. Емельяново, р-н Аэропорта «Красноярск», сооружение № 1, расходный склад ГСМ.

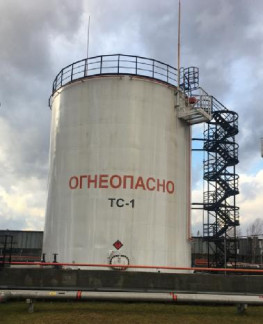

Общий вид резервуаров вертикальных стальных РВС-1000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | Описание |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары вертикальные стальные | РВС-1000 №№ 342 - 346 | 5 шт. |
| Технический паспорт РВС-1000 | - | 5 экз. |
| Градуировочная таблица | - | 5 экз. |
| Методика поверки | 18-18/033 МП | 1 экз. |
осуществляется по документу 18-18/033 МП «Резервуары вертикальные стальные РВС-1000. Зав. №№ 342 - 346. Методика поверки» геометрическим методом с применением геодезических приборов, утвержденному ФБУ «Красноярский ЦСМ» 14.10.2019 г.
Основные средства поверки:
- рулетка измерительная металлическая типа Р, модификация Р30УЗГ, регистрационный № 51171-12, с диапазоном измерений от 0 до 30 м с КТ = 3;
- толщиномер ультразвуковой Булат 2, регистрационный № 46426-11, с диапазоном измерений от 1 до 100 мм с погрешностью ±(0,001h+0,3) мм;
- тахеометр электронный TOPCON IS-201, регистрационный № 43884-10 с диапазоном измерений горизонтальных углов от 0 до 360" с погрешностью ±1", c диапазоном измерений вертикальных углов наклона от минус 45 до 90" с погрешностью ±1", с диапазоном измерений расстояний от 1,5 до 3000 м с погрешностью ±(2+2х xD) мм, где D - измеряемое расстояние в мм;
- сканер лазерный Imager 5010, регистрационный № 67609-17, с диапазоном измерений от 0 до 360° с погрешностью ±0,014°, с диапазоном от минус 160 до 160° с погрешностью ±2 (1+1010-6 D) мм;
- рейка нивелирная телескопическая VEGA TS3M, регистрационный № 34005-07, с диапазоном измерений от 1 до 3000 мм с погрешностью метровых интервалов шкалы ±1 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
